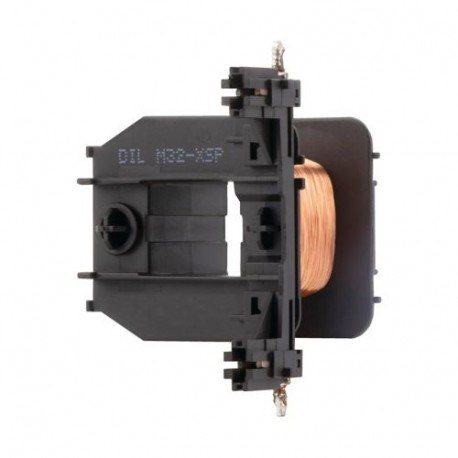

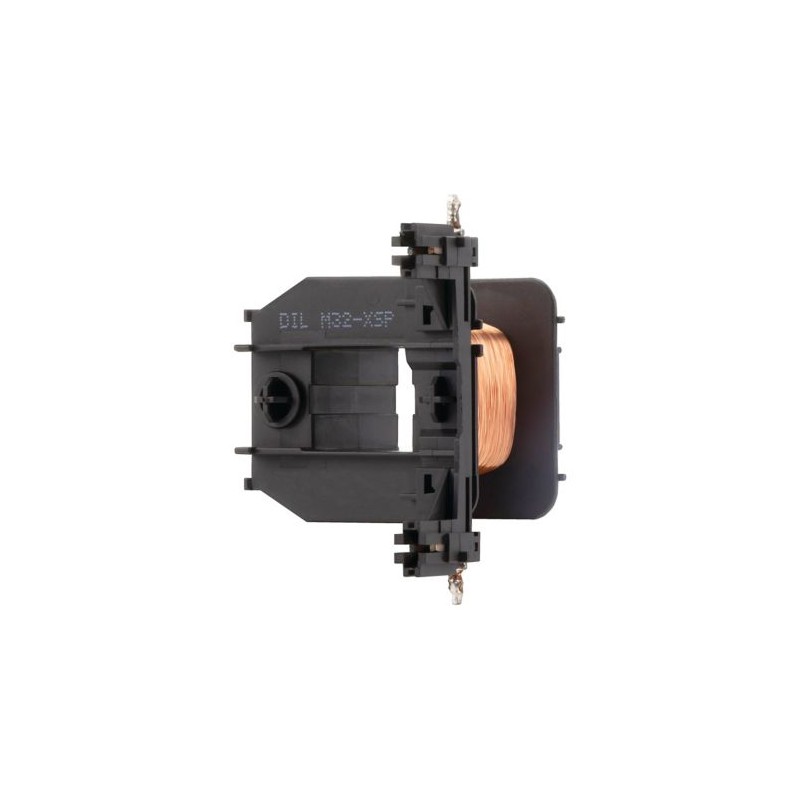

DILM32-XSP(24V50HZ) 281130 Y7-281130 EATON ELECTRIC Ersatzspule, AC für Schütze DILM17-32 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM32-XSP(24V50HZ) 281130 Y7-281130 EATON ELECTRIC Ersatzspule, AC für Schütze DILM17-32

DILM32-XSP(24V50HZ)

281130

Y7-281130

EATON-MOELLER

Ersatzspule, AC für Schütze DILM17-32

DILM32-XSP (24V50HZ)

Eaton Moeller® series DILM Ersatzspule, Werkzeuglose Steckverbindung, 24 V 50 Hz, AC, verwendbar für: DILM17, DILM25, DILM32, DILM38

Ersatzspule, Anschlusstechnik: Werkzeuglose Steckverbindung, Betätigungsspannung: 24 V 50 Hz, Spannung AC/DC: AC, Verwendbar für: DILM17, DILM25, DILM32, DILM38, DILM17 - DILM38

Mehr Infos


Niederspannungsschaltgeräte > Spule für Schütz

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $32.81
Stückpreis: $32.81
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Ersatzspule
Katalognummer
281130
Produkt Länge/Tiefe
64 mm
Produkthöhe
49 mm
Produktbreite
46 mm
Produktgewicht
0.048 kg
Zertifikat(e)
IEC/EN 60947-4-1
CSA
CSA File No.: 012528
UL
UL Category Control No.: NLDX
UL 508
CSA-C22.2 No. 14-05
CE
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
EAN
4015082811303
Modellcode
DILM32-XSP(24V50HZ)

General

Zubehör
Einzelne Spulen
Produktkategorie
Zubehör
Spannungsart
Wechselstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Magnet system

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Design verification

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 281130 Niederspannungsschaltgeräte (EC001043)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) AC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM32-XSP(24V50HZ) Y7-281130 281130 ES_281130.pdf 1 Mbytes DILM32-XSP(24V50HZ) Y7-281130 281130 ES_281130.pdf
