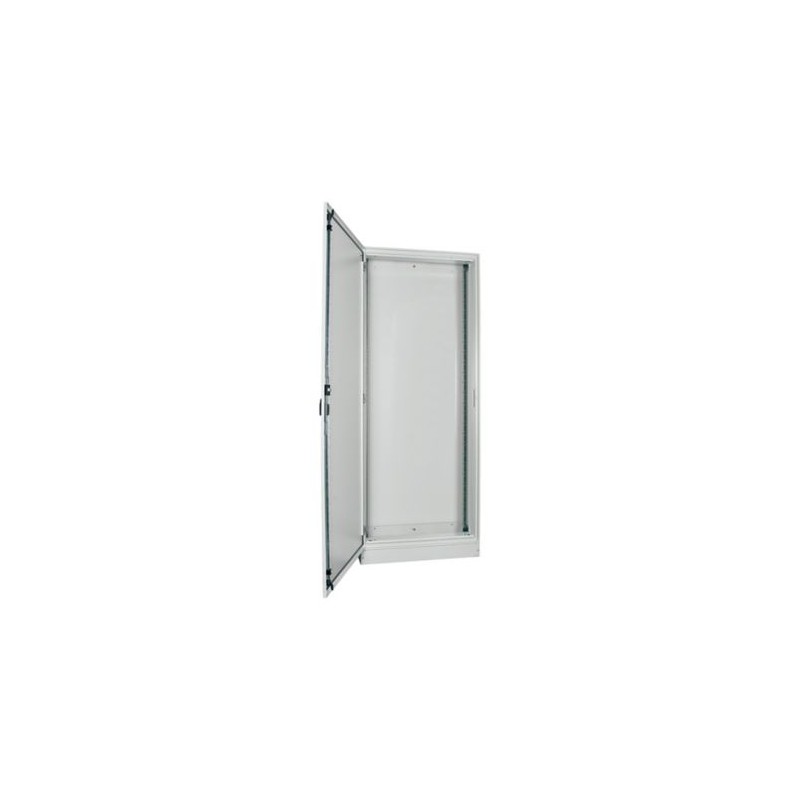

BPM-F-850/20/2-P-EP 142446 EATON ELECTRIC Quadro di distribuzione a pavimento, EP, IP55, AxLxP 2060x850x250mm
BPM-F-850/20/2-P-EP
142446
EATON-MOELLER
Quadro di distribuzione a pavimento, EP, IP55, AxLxP=2060x850x250mm
Il sistema EP standard per montaggio a incasso è un sistema per supporti per quadri elettrici testati in fabbrica e in fabbrica
sistemi di armadi elettrici > Cabinet di distribuzione
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton xEnergy Basic empty enclosure
Sigla catalogo
142446
EAN
4015081391776
Lunghezza/profondità del prodotto
270 mm
Altezza prodotto
2080 mm
Larghezza prodotto
870 mm
Peso prodotto
55 kg
Conformità
RoHS conform
Codice modello
BPM-F-850/20/2-P-EP
Delivery program
Colore
Grigio
Technical data - mechanical
Finitura superficie
Verniciatura a polvere
Metodo di montaggio
indipendente
Materiale
Acciaio
Qualità del materiale
Altro
Numero di fori per connettore
0
Numero di coperchi/sportelli
1
Numero di blocchi
0
Carico ammissibile delle porte secondo IEC 62208 - max
0 N
Carico ammissibile della custodia secondo IEC 62208 - max
0 N
Carico ammissibile della piastra di montaggio secondo IEC 62208 - max
0 N
Tipo di installazione
Installazione a pavimento possibile
Temperature-rise verification as per IEC 60890
Diss. cal. amb. 35°C Δ T: 20°C p. sup. custodia base centr. indip.(IEC 60890)
193 W
Diss. cal. amb. 35°C Δ T: 20°C p. sup. custodia centr. fis. parete(IEC 60890)
172 W
Diss. cal. amb. 35°C Δ T: 35°C p. sup. custodia base centr. indip.(IEC 60890)
387 W
Diss. cal. amb. 35°C Δ T: 35°C p. sup. custodia centr. fis. parete(IEC 60890)
346 W
Diss. cal. amb. 35°C Δ T:20°C p. sup. custodia singola base ind.(IEC 60890)
202 W
Diss. cal. amb. 35°C delta T:20°C p. sup. custodia avv. base indip.(IEC 60890)
197 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia singola a parete(IEC 60890)
183 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia avv. fis. parete(IEC 60890)
188 W
Diss. cal. amb. 35°C Δ T:35°C p. sup. custodia singola base ind.(IEC 60890)
406 W
Diss. cal. amb. 35°C delta T:35°C p. sup. custodia avv. base indip.(IEC 60890)
396 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia singola a parete(IEC 60890)
368 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia avv. fis. parete(IEC 60890)
376 W
Dissipazione termica (Delta T = 20 K) secondo IEC / TR 60890
0 W
Design verification as per IEC/EN 61439
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Non rilevante per installazione interna.
10.2.5 Sollevamento
Riempito, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2.6 Impatto meccanico
IK10
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
IP55
10.4 Distanze d’isolamento superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione da folgorazione
< 0.1 Ω; i requisiti della norma di prodotto sono soddisfatti.
10.6 Incorporamento di componenti e dispositivi di commutazione
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 440 V AC
10.9.3 Tensione di tenuta a impulsi
8 kV
10.9.4 Test custodie in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
Additional information
Caratteristiche
accoppiabile
esecuzione EMC
esecuzione EMC
Dotato di:
Porta
Numero RAL
7035
Adatto per
Montaggio metrico
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 870 mm |
| altezza (EF000040) | 2080 mm |
| profondità (EF000049) | 270 mm |
| materiale (EF002169) | acciaio |
| qualità del materiale (EF001257) | altro |
| finitura della superficie (EF006569) | rivestito a polvere |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| autonomo (EF020363) | Sì |
| modello a parete verticale con presa a pavimento (EF015208) | No |
| adatto per montaggio murale (EF000664) | No |
| modello d'angolo (EF020814) | No |
| montaggio intermedio (EF022994) | No |
| accoppiabile (EF001229) | Sì |
| con piastra di montaggio (EF000118) | No |
| piastra di montaggio a profondità regolabile (EF006054) | No |
| adatto per montaggio a parete (EF007536) | No |
| fissaggio al palo (EF009582) | No |
| con porta (EF009169) | Sì |
| numero di porte (EF000122) | 1 |
| con porta di visione (EF001089) | No |
| con porta di ventilazione (EF006279) | No |
| con porta posteriore (EF007381) | No |
| numero di serrature (EF000123) | 0 |
| con parte superiore (EF007965) | No |
| coperchio trasparente (EF011401) | No |
| adatto per montaggio metrico (EF005823) | Sì |
| tetto inclinato (EF009278) | No |
| numero di aperture per connettori (EF005554) | 0 |
| prestampaggi in rilievo (EF001039) | No |
| versione EMC (EF001062) | Sì |
| resistenza agli urti (EF004293) | IK10 |
| grado di protezione (IP) (EF005474) | IP55 |
| indice di protezione (NEMA) (EF011959) | altro |
| capacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986) | 0 W |
| carico max. ammesso dell'armadio secondo IEC 62208 (EF014987) | 0 N |
| carico max. ammesso della porta secondo IEC 62208 (EF014988) | 0 N |
| carico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989) | 0 N |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BPM-F-850/20/2-P-EP 142446 142446_IT.pdf | 135 Kbytes |
|
