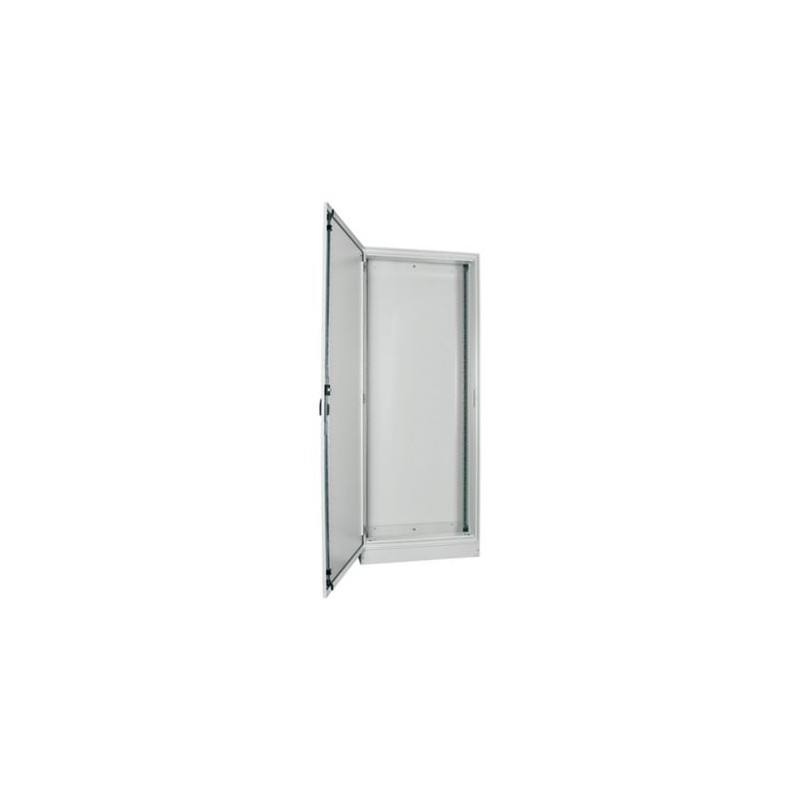

BPM-F-850/20/2-P-EP 142446 EATON ELECTRIC Tableau de distribution au sol, EP, IP55, H x l x P   2 060 x 850 .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BPM-F-850/20/2-P-EP 142446 EATON ELECTRIC Tableau de distribution au sol, EP, IP55, H x l x P   2 060 x 850 ..

BPM-F-850/20/2-P-EP

142446

EATON-MOELLER

Tableau de distribution au sol, EP, IP55, H x l x P = 2 060 x 850 x 250 mm

Le système EP encastré standard est un système pour le montage en surface d’ensembles d’appareillage de commutation finis en usine et testés

Plus de détails


Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)

Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

En savoir plus



Tableau de distribution au sol, EP, IP55, H x l x P = 2 060 x 350 x 250 mm
Le système de montage EP à colonnes normalisées est un système destiné à la réalisation d'ensembles d'appareillage montés en usine et conformes aux essais de type
[

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel détaché [PV]
87 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial détaché [PV]
74 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central détaché [PV]
64 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
70 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
62 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
55 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel détaché [PV]
175 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial détaché [PV]
149 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central détaché [PV]
129 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
141 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret initial pour montage mural [PV]
124 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret central pour montage mural [PV]
111 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Réalisation, montage et sécurisation conformes aux instructions de montage en vigueur.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK10
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP55
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
< 0,1 Ω - les exigences de la norme produit sont respectées.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 440 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
8 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Ne concerne pas les coffrets en métal.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
,

Caractéristiques techniques ETIM 7.0

Armoires, coffrets, boites, baies, pupitres et accessoires (EG000011) / Boîte / Coffret / armoire de distribution (vide) (EC000261)
Electricité, Electronique, Automatisation et Commande / Armoire, rack, boîtier, châssis-équipés / Armoire électrique (vide) / Armoire d'appareillage ([email protected] [AGZ056016])
largeur
350 mm
hauteur
2060 mm
profondeur
250 mm
matériau
acier
qualité du matériau
autre
finition de la surface
revêtu par poudre
couleur
gris
numéro RAL
7035
avec cadre/support de montage
non
plaque de montage réglable en profondeur
non
nombre de serrures
0
installation au sol possible
oui
fixation au mur
non
encastrement mural
non
fixation sur mât
non
connectable
oui
nombre de portes
1
adapté à un montage métrique
non
adapté à un montage extérieur
non
toit incliné
non
finition CEM
non
avec porte à hublot
non
avec porte de ventilation
non
avec porte arrière
non
Indice de protection contre les chocs (IK)
IK10
indice de protection (IP)
IP55
Degré de protection (NEMA)
-
]

ETIM for 142446 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)
Caractéristique Valeur
Largeur (EF000008) 870 mm
Hauteur (EF000040) 2080 mm
Profondeur (EF000049) 270 mm
Matériau (EF002169) Acier
Qualité du matériau (EF001257) Autre
Finition de la surface (EF006569) Revêtu par poudre
Couleur (EF000007) Gris
Numéro RAL (EF000116) 7035
Indépendant (EF020363) Oui
Modèle mural avec prise au sol (EF015208) Non
Montage mural (EF000664) Non
Modèle angulaire (EF020814) Non
Encastrement intermédiaire (EF022994) Non
À coupler (EF001229) Oui
Avec plaque de montage (EF000118) Non
Plaque de montage réglable en profondeur (EF006054) Non
Encastrement mural (EF007536) Non
Fixation sur mât (EF009582) Non
Avec porte (EF009169) Oui
Nombre de portes (EF000122) 1
Avec porte à hublot (EF001089) Non
Avec porte de ventilation (EF006279) Non
Avec porte arrière (EF007381) Non
Nombre de serrures (EF000123) 0
Avec partie supérieure (EF007965) Non
Couvercle transparent (EF011401) Non
Adapté à un montage métrique (EF005823) Oui
Toit incliné (EF009278) Non
Nombre d'ouvertures de connecteur (EF005554) 0
Estampages (EF001039) Non
Finition CEM (EF001062) Oui
Résistance aux chocs (EF004293) IK10
Classe de protection (IP) (EF005474) IP55
Classe de protection (NEMA) (EF011959) Autre
Capacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986) 0 W
Charge max. autorisée de l'armoire selon IEC 62208 (EF014987) 0 N
Charge max. autorisée de la porte selon IEC 62208 (EF014988) 0 N
Charge max. autorisée de la plaque de montage selon IEC 62208 (EF014989) 0 N
