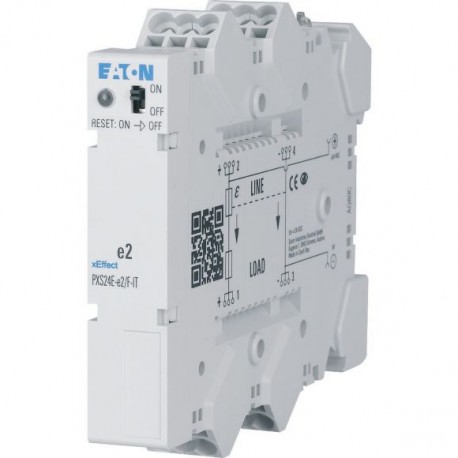

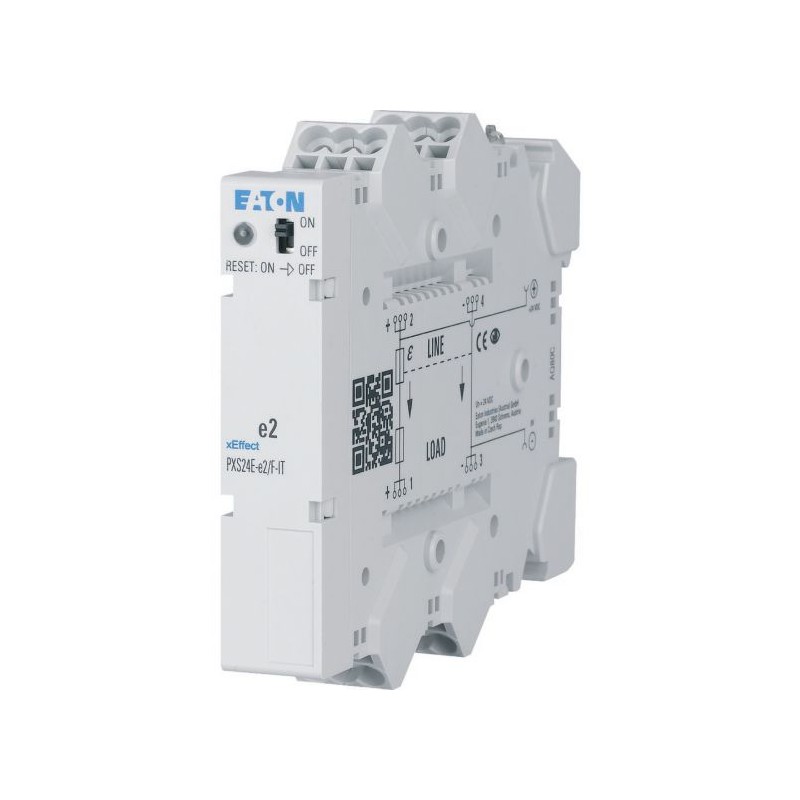

PXS24E-e2/F PXS24E02A002 EATON ELECTRIC Electronic overcurrent protection for 24V DC, fix 2A w/o supply term.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PXS24E-e2/F PXS24E02A002 EATON ELECTRIC Electronic overcurrent protection for 24V DC, fix 2A w/o supply term..

PXS24E-e2/F

PXS24E02A002

PXS24E02A002

EATON-MOELLER

Electronic overcurrent protection for 24V DC, fix 2A w/o supply terminals

Protec. Sovracorrente elettronica per 24V DC, fissa 2A senza morsetti

PXS24E-e2/F - Protezione elettronica

Maggiori dettagli


relè > relè di monitoraggio corrente

Protezione da sovracorrente elettronica

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $73.33
Prezzo unitario: $73.33
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Protezione elettronica

Programma di fornitura

Funzione di base
Automazione 24V
Numero di canali
1
Protezione
Elettronico
Corrente nominale [In]
2 A
Tensione nominale di esercizio [Un]
24 V
Norma/Approvazione
CE
UL508

Dati tecnici

Elettrico
Tensione di esercizio [UB]
24V DC (15 .. 30V DC)
Correzione corrente nominale di esercizio [IN]
2 A
Attivazione per corrente di sovraccarico e cortocircuito
Tipo 1.3 x INcon limitazione attiva della corrente
Tempo di attivazione per attivazione elettronica
470 ms
Carichi capacitivi
Fino a 20.000 µF
Carichi induttivi
Fino a 13 A
Meccanico
Ampiezza
17.5 mm
Profondità
119.2 mm
morsettiMorsetti di derivazione
3x CARICHI (+) e 3x TERRA (-)
morsettiTipo di morsetto:
Morsetti push-in
morsettiCapacità dei morsetti
2,5 (flessibile con puntalini)
4 (rigido) mm²
Sbarre collettrici
LINEA (+) e TERRA (-); max 60 A in varie lunghezze fino a 1 m
Montaggio
Montabile a scatto su guida DIN TH35 (EN 60715)
LED di stato
Due colori
Verde = OK; Rosso = Attivato
OFF = Canale non in uso
Interruttore a scorrimento
On/Off/Reset
Campo di testo
17,5 x 6 mm
Grado di protezione
IP20
Temperatura ambiente
-30 - +55 °C
Temperatura di stoccaggio/trasporto ammessa
-40 - +100 °C
Dimensione di base
92.5 mm
Conformità alle norme
EN 45545-2; IEC 61373

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
2 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0.4 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 8.0

relè (EG000019) / Relè di monitoraggio corrente (EC001440)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Monitoraggio (Tecnica Commutazione A Bassa Tensione) / UnitÓ di monitoraggio corrente ([email protected] [AKF096014])
esecuzione del collegamento elettrico
raccordo a innesto
con morsetti amovibili
no
sottocorrente monofase possibile
no
sottocorrente trifase possibile
no
sovracorrente monofase possibile
no
sovracorrente trifase possibile
no
finestra monofase possibile
no
finestra trifase possibile
no
contiene funzione sottocorrente di tensione continua
no
contiene funzione sovracorrente di tensione continua
sì
funzione finestra di corrente continua
no
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
15 - 30 V
tipo di tensione per l’azionamento
DC
intervallo di misura corrente
0 - 2.6 A
min. ritardo all’eccitazione impostabile
0 s
max. ritardo all’eccitazione ammesso
0 s
min. ritardo alla diseccitazione impostabile
0 s
max. ritardo alla diseccitazione ammesso
0 s
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
0
trasformatore di corrente esterno
no
Larghezza
18 mm
Altezza
93 mm
profondità
127 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PXS24E-e2/F PXS24E02A002 PXS24E02A002 IT_PXS24E02A002.pdf 117 Kbytes PXS24E-e2/F PXS24E02A002 PXS24E02A002 IT_PXS24E02A002.pdf
