> EATON - MOELLER>GW4-030-BA3 200016 ELECTRIC Alimentazione 230Vac / 24VDC3A
Prodotto precedente Prodotto successivo

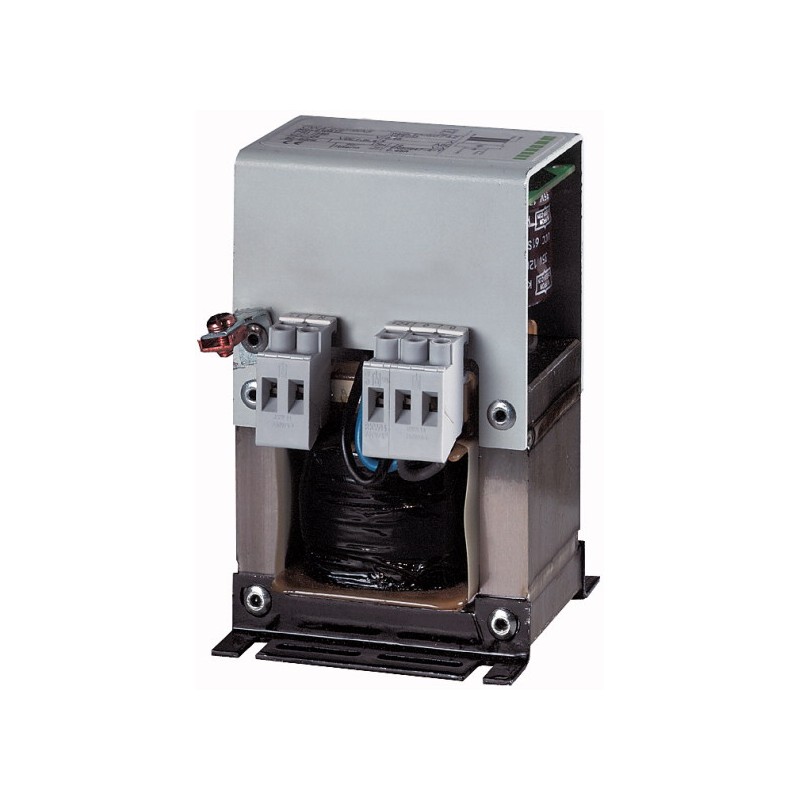

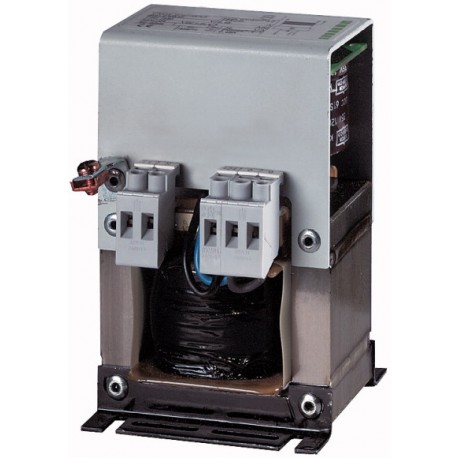

GW4-030-BA3 200016 EATON ELECTRIC Alimentazione 230Vac / 24VDC3A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

GW4-030-BA3 200016 EATON ELECTRIC Alimentazione 230Vac / 24VDC3A

GW4-030-BA3

200016

EATON-MOELLER

Alimentazione 230Vac / 24VDC3A

Maggiori dettagli


sistemi di controllo industriali (PLC) > Alimentazione del sistema PLC

Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Alimentatore, a 1 fase, 230VAC/24VDC, 3A
Modulo di alimentazione, Assortimento: Moduli di alimentazione GW4, Descrizione: non regolato, livellato, monofase, Campo d'ingresso tensione: 230 V AC, Tensione nominale d'ingresso: 230 V AC, Tensione nominale di uscita: 24VDC, Corrente nominale di uscita: 3 A, utilizzabile per: easy…, MFD…, EC4P…, XC-CPU…, XIOC…, PS4…, Grado di protezione: IP20, Tipo di fissaggio: a vite, Dissipazione: 26 W
[

Programma di fornitura

Assortimento
Moduli di alimentazione GW4
Descrizione
non regolato
livellato
Fasi
monofase
Campo d'ingresso tensione
230 V AC
Tensione nominale d'ingresso
230 V AC
Tensione nominale di uscita
24VDC
Corrente nominale di uscita
3 A
utilizzabile per
easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…
,

Dati tecnici

Generalità
Classe di protezione
1
Sezionamento di potenziale
Sì, VDE 0551, IEC/EN 60742, SELV
Frequenza di reteValore nominale
50/60 Hz
Compatibilità elettromagnetica (EMC)Interferenza emessa
Classe B (EN 55011, 22)
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
6 kV a contatto (Level 3), 8 kV in aria (Level 3), IEC/EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)RFI
10 V/m, modulata, IEC/EN 61000 4-2
Compatibilità elettromagnetica (EMC)Burst
2 kV (Level 3) IEC/EN 61000-4-4
Compatibilità elettromagnetica (EMC)Surge
2 kV (Classe strum. 3), IEC/EN 61000-4-5
Compatibilità elettromagnetica (EMC)Tensione impulsiva
4,9 kV, IEC EN 60947
Dati ambientaliTemperatura ambiente
-25 - 55
Dati ambientaliTemperatura ambiente stoccaggio
--25 - 85 °C
Dati ambientaliCategoria di sovratensione/grado di inquinamento
2, EN 50178
Dati ambientaliVibrazioni
0,075 mm (10 - 57 Hz), 10 cicli, IEC 60068-2-6
Dati ambientaliShock meccanico 11 ms
15, IEC 60068-2-27 (3 urti) g
Dati ambientaliAltitudine
max. 2000 m sul livello del mare, prestare attenzione al derating mm
Dati ambientaliNote

Declassamento

da +44 a +55 °C andamento lineare

da 100% a 93% di potenza

Dati ambientaliGrado di protezione
IP20
Dati ambientaliTipo di fissaggio
a vite
Dati ambientaliPosizione di montaggio
facoltativa
Dissipazione
26 W
Tensione di ingresso
Valore nominale
230 V AC
Intervallo
230 V AC
Valore nominale corrente di ingresso per fase
0.45 A
Perdite a vuoto
7.6 W
Perdite in corto circuito
15.5 W
Tensione di uscita
Valore nominale
24 V DC
Ondulazione residua
≦ 5 %
Corrente di uscita (valore nominale)
3 A
Corrente di uscita Intervallo a 55 °C
0 - 3 A
Sezioni di collegamento
Rigido
0,5 - 4 mm2
Flessibile con puntalino
0,5 - 2,5 mm2
Collegamenti
Collegamento a vite
Peso
2 kg
Protezione
Corrente di ingresso [I1]
0.45 A
Interruttore automaticoPKZ
PKZM0-0.63
Interruttore automaticoCorrente di impostazione
0.45 A
Interruttore automaticoFAZ
FAZ-S1/1
Interruttore automaticoSolo protezione contro corto circuiti
●
Curva corrente-tensione
Nota

Intervallo della tensione nominale di impiego Ue a 230 V e 3 x 400 V AC (lato primario)

e con una corrente di carico di I = 0 A fino ad una corrente nominale di impiego 1 x Ie

,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
26 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / alimentazione elettrica sistema PLC (EC000599)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-alimentatore rete ([email protected] [AKE532014])
tensione d’entrata per AC 50 Hz
0 - 0 V
tensione d’entrata per AC 60 Hz
0 - 0 V
tensione d’entrata per DC
0 - 0 V
tipo di tensione d’ingresso
AC
max. corrente d’entrata per AC 50 Hz
0.45 A
max. corrente d’entrata per AC 60 Hz
0.45 A
max. corrente d’entrata per DC
0 A
tipo di tensione d’uscita
DC
tipo di tensione d’uscita
DC
tensione d’uscita per AC 50 Hz
0 - 0 V
tensione d’uscita per AC 60 Hz
0 - 0 V
tensione d’uscita per DC
0 - 0 V
max. corrente d’uscita per AC 50 Hz
0 A
max. corrente d’uscita per AC 60 Hz
0 A
max. corrente d’uscita per DC
3 A
potenza erogata
72 W
capacità di ridondanza
no
adatto per funzioni di sicurezza
sì
larghezza
85 mm
altezza
122 mm
profondità
90 mm
,

Dimensioni

¹⁾ Fabbisogno di spazio massimo
]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
GW4-030-BA3 200016 200016_IT.pdf 234 Kbytes GW4-030-BA3 200016 200016_IT.pdf
