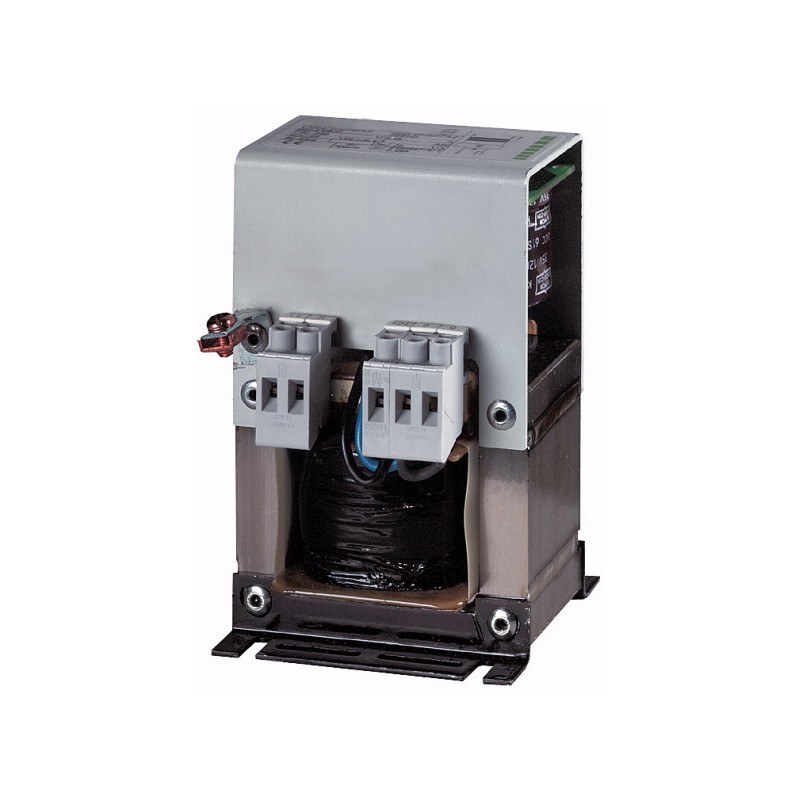

GW4-030-BA3 200016 EATON ELECTRIC Bloc d’alimentation, monophasé, 230VAC/24VDC, 3A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

GW4-030-BA3 200016 EATON ELECTRIC Bloc d’alimentation, monophasé, 230VAC/24VDC, 3A

GW4-030-BA3

200016

EATON-MOELLER

Bloc d’alimentation, monophasé, 230VAC/24VDC, 3A

Plus de détails


Commande industrielle API > Bloc d'alimentation

Home > EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Bloc d’alimentation, monophasé, 230VAC/24VDC, 3A
Alimentation, Gamme: Alimentations GW4, Description: Non régulées, Lissées, monophasé, Plage de la tension d'entrée: 230 V AC, Tension nominale d'entrée: 230 V AC, Tension assignée de sortie: 24 V DC, Courant assigné de sortie: 3 A, Utilisation pour: easy…, MFD…, EC4P…, XC-CPU…, XIOC…, PS4…, Degré de protection: IP20, Montage: par vis, Puissance dissipée: 26 W
[

Gamme de livraison

Gamme
Alimentations GW4
Description
Non régulées
Lissées
Phases
monophasé
Plage de la tension d'entrée
230 V AC
Tension nominale d'entrée
230 V AC
Tension assignée de sortie
24 V DC
Courant assigné de sortie
3 A
Utilisation pour
easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…
,

Caractéristiques techniques

Généralités
Classe de protection
1
Séparation galvanique
oui, VDE 0551, IEC/EN 60742, TBTS
Fréquence réseauValeur nominale
50/60 Hz
Compatibilité électromagnétique (CEM)Emission
classe B (EN 55011, 22)
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
6 kV au contact (niveau 3), 8 kV dans l'air (niveau 3), IEC/EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs rayonnés aux fréquences radioélectriques
10 V/m, modulés, IEC/EN 61000 4-2
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
2 kV (niveau 3) IEC/EN 61000-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
2 kV (classe 3) IEC/EN 61000-4-5
Compatibilité électromagnétique (CEM)Tension de choc
4,9 kV, IEC EN 60947
Caractéristiques environnementalesTempérature ambiante
-25 - 55
Caractéristiques environnementalesTempérature ambiante de stockage
- -25 - 85 °C
Caractéristiques environnementalesCatégorie de surtension/Degré de pollution
2, EN 50178
Caractéristiques environnementalesVibrations
0.075 mm (10 - 57 Hz), 10 cycles, IEC 60068-2-6
Caractéristiques environnementalesTenue aux chocs d'une durée de 11 ms
15, IEC 60068-2-27 (3 chocs) g
Caractéristiques environnementalesAltitude d’installation
2000 m max., au-delà déclassement nécessaire m
Caractéristiques environnementalesRemarques

Déclassement

linéaire de +44 % à +55 % de la puissance

pour une température de 100 à 93 °C

Caractéristiques environnementalesDegré de protection
IP20
Caractéristiques environnementalesMontage
par vis
Caractéristiques environnementalesPosition de montage
Quelconque
Puissance dissipée
26 W
Tension d’entrée
Valeur nominale
230 V AC
Plage
230 V AC
Valeur nominale du courant d’entrée par phase
0.45 A
Pertes à vide
7.6 W
Pertes en court-circuit
15.5 W
Tension de sortie
Valeur assignée
24 V DC
Ondulation résiduelle
≦ 5 %
Courant de sortie (valeur nominale)
3 A
Courant de sortie plage à 55 °C
0 - 3 A
Sections raccordables
Conducteur à âme massive
0.5 - 4 mm2
Conducteur souple avec embout
0,5 - 2,5 mm2
Raccordements
Borne à boulon
Poids
2 kg
Protection
Courant d’entrée [I1]
0.45 A
DisjoncteurPKZ
PKZM0-0.63
DisjoncteurCourant de réglage
0.45 A
Disjoncteur de protection lignesFAZ
FAZ-S1/1
Disjoncteur de protection lignesprotection contre les courts-circuits seulement
●
Courbe courant/tension
Remarques

Plage de tension assignée d'emploi Ue sous 230 V ou 3 x 400 V AC (côté primaire)

et un courant de charge I = 0 A jusqu'au courant assigné d'emploi 1 x Ie

,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
26 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Bloc d'alimentation (EC000599)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - bloc d’alimentation ([email protected] [AKE532014])
tension d'entrée CA 50 Hz
0 - 0 V
tension d'entrée CA 60 Hz
0 - 0 V
tension d'entrée CC
0 - 0 V
type de tension d'entrée
AC
courant d'entrée max. à CA 50 Hz
0.45 A
courant d'entrée max. à CA 60 Hz
0.45 A
courant d'entrée max. CC
0 A
type de tension de sortie
DC
type de tension de sortie
DC
tension de sortie CA 50 Hz
0 - 0 V
tension de sortie CA 60 Hz
0 - 0 V
tension de sortie CC
0 - 0 V
courant de sortie max. à CA 50 Hz
0 A
courant de sortie max. à CA 60 Hz
0 A
courant de sortie max. CC
3 A
puissance dissipée
72 W
capacité de redondance
non
adapté aux fonctions de sécurité
oui
largeur
85 mm
hauteur
122 mm
profondeur
90 mm
,

Encombrements

¹⁾ Espace maximal nécessaire
]
