> EATON - MOELLER>Interruttori di posizione >LS-11S/S 266104 Y7-266104 ELECTRIC Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile
ANUNCIAR
Prodotto precedente Prodotto successivo

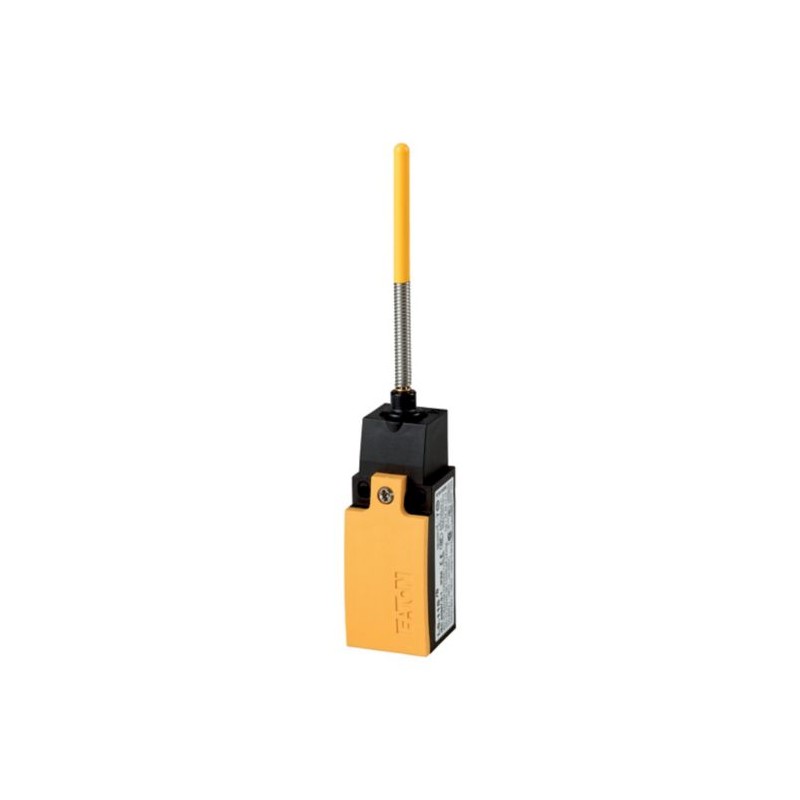

LS-11S/S 266104 Y7-266104 EATON ELECTRIC Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LS-11S/S 266104 Y7-266104 EATON ELECTRIC Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile

LS-11S/S

266104

Y7-266104

EATON-MOELLER

2

Interruttore di posizione, 1NA+1NC, azionamento ad asta flessibile

Interruttore di posizione in plastica 1 NO + 1 NC rottura asta flessibile

Eaton Moeller® series LS Position switch, Spring-rod actuator, Complete unit, 1 N/O, 1 NC, Snap-action contact - Yes, Cage Clamp, Yellow, Insulated material, -25 - +70 °C, Not to be used as a safety position switch

Interruttore di posizione, Funzione di base: Interruttori di posizione, Riferimento gruppo parti: LS(M)-..., Gamma prodotti: Attuatore a molla, Grado di protezione: IP66, IP67, Caratteristiche: Unità completa, Temperatura ambiente: -25 - +70 °C, Contatto rapido: Sì, Descrizione: Non deve essere utilizzato come interruttore di posizione di sicurezza, Contatti N/A = Normalmente aperto: 1 N/A, Contatti N/A = Normalmente chiuso: 1 NC, Colore Coperchi custodia: Giallo, Custodia: Materiale isolante, Tipo di collegamento: Morsetto a gabbia, Morsetto a gabbia è un marchio registrato di Wago Kontakttechnik, 32432 Minden, Germania., Accessori per morsetti a gabbia Wago: pettine elettrico, grigio, Wago Art-Nr. 264-402, Lunghezza asta: 126 mm, Norme: IEC/EN 60947

Maggiori dettagli


sensori > Interruttore

Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $71.01
Prezzo unitario: $35.51
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series LS Position switch
Catalog Number
266104
EAN
4015082661045
Product Length/Depth
33.5 mm
Product Height
180 mm
Product Width
31 mm
Product Weight
0.067 kg
Certifications
CSA-C22.2 No. 14
CSA File No.: 012528
UL File No.: E29184
UL 508
CSA
IEC/EN 60947
UL
CE
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947-5
Catalog Notes
The operating head can be rotated 90° to enable adaptation to the specified approach direction
Model Code
LS-11S/S

Specifiche del prodotto

Type
Position switch
Features
Snap-action contact
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Cable entry metrical
Enclosure material finishing
Other
Operating frequency
6000 Operations/h
Pollution degree
3
Actuator alignment
Roller cam crossed
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Enclosure material
Insulated material
Plastic
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current for specified heat dissipation (In)
6 A
Sensor height
61 mm
Sensor length
33.5 mm
Static heat dissipation, non-current-dependent Pvs
0 W
Width sensor
31 mm
Product category
Spring-rod actuator
Action
2021118113756-Mechanical Limit Switches.xlsm-Data
Rated impulse withstand voltage (Uimp)
4000 V AC
Enclosure color
Yellow Cover
Actuating force at beginning/end of stroke
1.0 N/8.0 N
Explosion safety category for dust
None
Explosion safety category for gas
None
Actuator type
Spring-rod
Actuating torque of rotary drives
0.2 Nm
Actuator length
126 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of safety auxiliary contacts
1
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 125 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Connection type
Cage Clamp
Degree of protection
IP66/IP67
NEMA Other
Interface type
None
Switch function type
Quick-break switch
Lifespan
8,000,000 mechanical Operations
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Supply frequency
Max. 400 Hz, Contacts
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

ETIM for 266104 Sensori (EC000030)
Caratteristica Valore
larghezza del sensore (EF007094) 31 mm
diametro del sensore (EF007111) 0 mm
altezza del sensore (EF007283) 61 mm
lunghezza del sensore (EF007334) 33.5 mm
corrente d'esercizio nominale Ie per AC-15, 24 V (EF007084) 6 A
corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) 6 A
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 6 A
corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) 3 A
corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) 0.8 A
corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) 0.3 A
funzione di commutazione (EF000189) organo di comando a scatto rapido
funzione di commutazione a bloccaggio (EF007447) No
uscita elettronica (EF006987) No
apertura forzata (EF006694) No
numero di contatti ausiliari di sicurezza (EF006940) 1
numero di contatti di riposo (EF008255) 1
numero di contatti di chiusura (EF008256) 1
numero di contatti invertitori (EF008257) 0
tipo di interfaccia (EF006977) senza
tipo di interfaccia per comunicazione sicura (EF003956) senza
forma di costruzione della scatola (EF004008) cubo
materiale della scatola (EF001596) materiale sintetico
rivestimento scatola (EF001601) altro
tipo di elemento di azionamento (EF006976) asta a molla
allineamento dell'elemento di azionamento (EF008793) punteria a rullo trasversale
tipo di collegamento elettrico (EF003961) inserimento cavo (metrico)
con indicatore di stato (EF001602) No
adatto per funzioni di sicurezza (EF001597) Sì
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) -25 °C
grado di protezione (IP) (EF005474) IP66/IP67
indice di protezione (NEMA) (EF011959) altro
