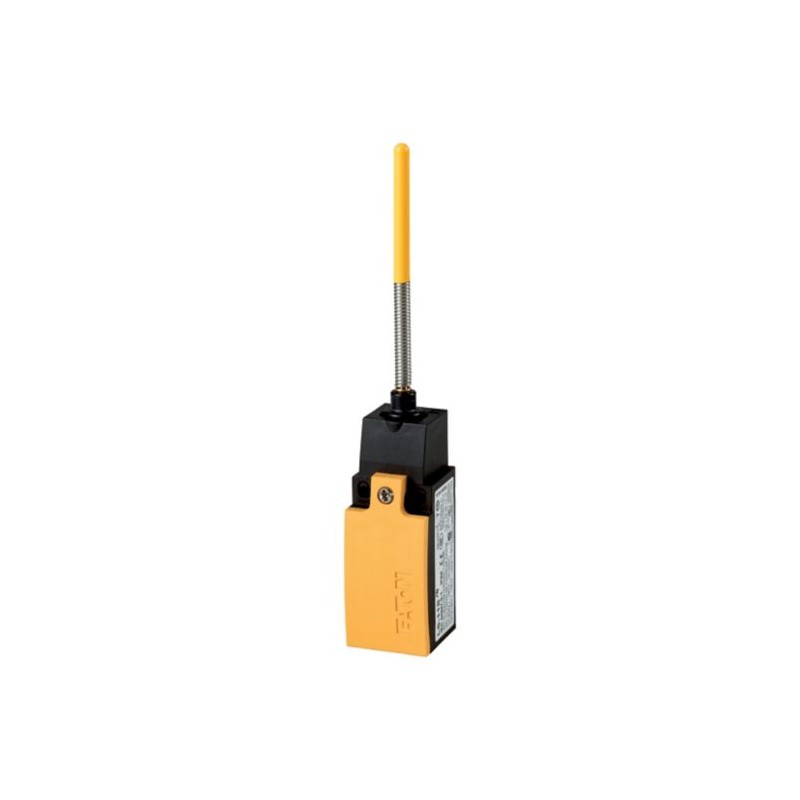

LS-11S/S 266104 Y7-266104 EATON ELECTRIC LS-11-S mudar posição Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

LS-11S/S 266104 Y7-266104 EATON ELECTRIC LS-11-S mudar posição

LS-11S/S

266104

Y7-266104

EATON-MOELLER

2

LS-11-S mudar posição

Interruptor de Posição Plástico 1 NO + 1 NC Ruptura de Haste Flexível

Eaton Moeller® series LS Position switch, Spring-rod actuator, Complete unit, 1 N/O, 1 NC, Snap-action contact - Yes, Cage Clamp, Yellow, Insulated material, -25 - +70 °C, Not to be used as a safety position switch

Interruptor de posição, Função básica: Interruptores de posição, Referência do grupo de peças: LS(M)-..., Gama de produtos: Atuador de mola, Grau de proteção: IP66, IP67, Características: Unidade completa, Temperatura ambiente: -25 - +70 °C, Contato de ação rápida: Sim, Descrição: Não deve ser usado como interruptor de posição de segurança, Contatos N/O = Normalmente aberto: 1 N/A, Contatos N/A = Normalmente fechado: 1 NF, Cor Tampas da caixa: Amarelo, Invólucro: Material isolante, Tipo de conexão: Braçadeira de gaiola, Grampo de gaiola é uma marca registrada da Wago Kontakttechnik, 32432 Minden, Alemanha., Acessórios para terminais de braçadeira de gaiola Wago: pente elétrico, cinza, Wago Item nº 264-402, Comprimento da haste: 126 mm, Padrões: IEC/EN 60947

Mais detalhes


Sensores > Interruptor de posição individual

Interruptores de posição

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $70.84
Preço unitário: $35.42
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series LS Position switch
Catalog Number
266104
EAN
4015082661045
Product Length/Depth
33.5 mm
Product Height
180 mm
Product Width
31 mm
Product Weight
0.067 kg
Certifications
CSA-C22.2 No. 14
CSA File No.: 012528
UL File No.: E29184
UL 508
CSA
IEC/EN 60947
UL
CE
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947-5
Catalog Notes
The operating head can be rotated 90° to enable adaptation to the specified approach direction
Model Code
LS-11S/S

Especificações do produto

Type
Position switch
Features
Snap-action contact
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Cable entry metrical
Enclosure material finishing
Other
Operating frequency
6000 Operations/h
Pollution degree
3
Actuator alignment
Roller cam crossed
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Enclosure material
Insulated material
Plastic
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current for specified heat dissipation (In)
6 A
Sensor height
61 mm
Sensor length
33.5 mm
Static heat dissipation, non-current-dependent Pvs
0 W
Width sensor
31 mm
Product category
Spring-rod actuator
Action
2021118113756-Mechanical Limit Switches.xlsm-Data
Rated impulse withstand voltage (Uimp)
4000 V AC
Enclosure color
Yellow Cover
Actuating force at beginning/end of stroke
1.0 N/8.0 N
Explosion safety category for dust
None
Explosion safety category for gas
None
Actuator type
Spring-rod
Actuating torque of rotary drives
0.2 Nm
Actuator length
126 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of safety auxiliary contacts
1
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 125 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Connection type
Cage Clamp
Degree of protection
IP66/IP67
NEMA Other
Interface type
None
Switch function type
Quick-break switch
Lifespan
8,000,000 mechanical Operations
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Supply frequency
Max. 400 Hz, Contacts
Suitable for
Safety functions
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

ETIM for 266104 Sensores (EC000030)
Característica Valor
Sensor de largura (EF007094) 31 mm
Sensor de diâmetro (EF007111) 0 mm
Altura do sensor (EF007283) 61 mm
Comprimento do sensor (EF007334) 33.5 mm
Corrente nominal de operação em AC-15, 24 V (EF007084) 6 A
Corrente nominal de operação em AC-15, 125 V (EF007082) 6 A
Corrente nominal de operação Ie em AC-15, 230 V (EF001385) 6 A
Corrente nominal de operação em DC-13, 24 V (EF007087) 3 A
Corrente nominal de operação em DC-13, 125 V (EF007085) 0.8 A
Corrente nominal de operação Ie em DC-13, 230 V (EF001386) 0.3 A
Função de comutação (EF000189) Interruptor de interrupção rápida
Função de comutação de encaixe (EF007447) Não
Saída eletrónica (EF006987) Não
Abertura forçada (EF006694) Não
Número de contatos auxiliares de segurança (EF006940) 1
Número de contatos como contato normalmente fechado (EF008255) 1
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como inversores (EF008257) 0
Tipo de interface (EF006977) Nenhum
Tipo de interface para comunicação de segurança (EF003956) Nenhum
Tipo de construção do invólucro (EF004008) Cuboide
Material da caixa protetora (EF001596) Plástico
Revestimento da estrutura (EF001601) Outro
Tipo de elemento de controlo (EF006976) Haste de mola
Alinhamento do elemento de controlo (EF008793) Com came cruzada
Acabamento da conexão elétrica (EF003961) Entrada de cabo métrico
Com indicação de estado (EF001602) Não
Adequado para funções de segurança (EF001597) Sim
Categoria de segurança contra explosão de gás (EF003997) Nenhum
Categoria de segurança contra explosão para poeira (EF003998) Nenhum
Temperatura ambiente durante a operação (EF007515) -25 °C
Grau de proteção (IP) (EF005474) IP66/IP67
Grau de proteção (NEMA) (EF011959) Outro
