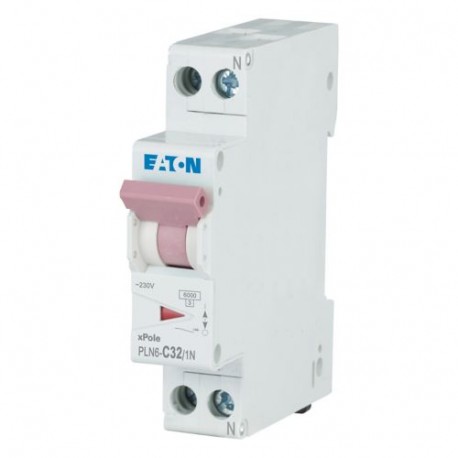

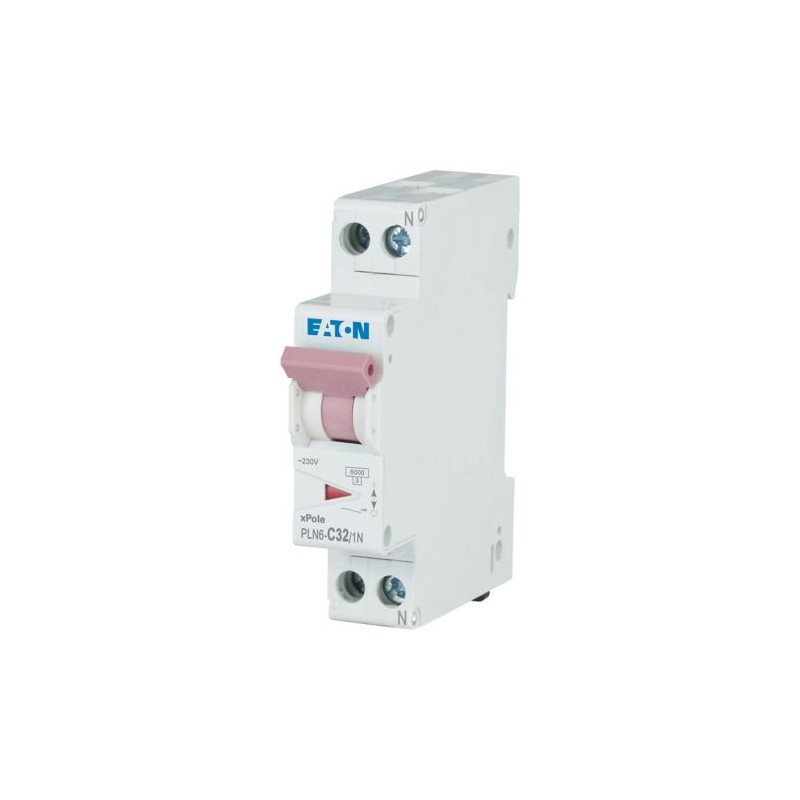

PLN6-C32/1N-MW 263177 Y7-263177 EATON ELECTRIC Interruttore LS, 32A, 1Np, curva caratteristica C, AC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PLN6-C32/1N-MW 263177 Y7-263177 EATON ELECTRIC Interruttore LS, 32A, 1Np, curva caratteristica C, AC

PLN6-C32/1N-MW

263177

Y7-263177

EATON-MOELLER

Interruttore LS, 32A, 1Np, curva caratteristica C, AC

Interruttore automatico interno 6kA, 1P+N (1 UM), curva C, 32A

Interruttore protettore, 32 A, 1p+N, caratteristica: C

Interruttore magnetotermico miniaturizzato, PLN6, 1 polo+N, caratteristica di sgancio: C, corrente nominale In: 32 A, potenza di commutazione nominale secondo IEC/EN 60898-1: 6 kA, Apparecchiature di comando per applicazioni residenziali e commerciali

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - Terziario

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $43.07
Prezzo unitario: $43.07
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xPole - PLN6 MCB
Sigla catalogo
263177
EAN
4015082631772
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75 mm
Larghezza prodotto
17.5 mm
Peso prodotto
0.123 kg
Conformità
RoHS conform
Codice modello
PLN6-C32/1N-MW

Specifiche del prodotto

Utilizzato con
PLN6
Interruttore magnetotermicoInterruttore magnetotermico
Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: A partire da 55 °C, un aumento di 1 °C determina una riduzione lineare dello 0,5% della portata (in corrente)
Applicazione
  • Quadro elettrico per edifici residenziali e commerciali
  • xPole - Apparecchiature per applicazioni residenziali e commerciali
Valore nominale intensità di corrente
32 A
Caratteristiche
dispositivi supplementari possibili
Commutazione simultanea N-neutro
Grado di inquinamento
2
Grado di protezione
IP20
Dissipazione apparecchiature, dipendente da corrente
6,5 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Caratteristica di intervento
C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70.5 mm
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
16 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Classe di selettività
3
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Larghezza in base al numero di distanziali modulari
1
Tipo di tensione
CA
Categoria di sovratensione
III
Numero di poli
Polo singolo + N
Caratteristica di rilascio
C
Numero di poli (protetti)
1
Numero di poli (totale)
2
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Tensione nominale di esercizio (Ue) - max
230 V
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
6 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
6 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
0 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
0 kA
Poteri d'interruzione nominali (IEC/EN 60898-1)
6 kA
Dissipazione statica indipendente dalla corrente
0 W
Black-out
5.4 W

ETIM for 263177 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 1
corrente nominale (EF000227) 32 A
tensione nominale (EF000228) 230 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 6 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 6 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 0 kA
frequenza (EF000416) 50 Hz
potenza dissipata (EF005387) 5.4 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) Sì
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 1
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLN6-C32/1N-MW Y7-263177 263177 EN_243133.pdf 551 Kbytes PLN6-C32/1N-MW Y7-263177 263177 EN_243133.pdf
