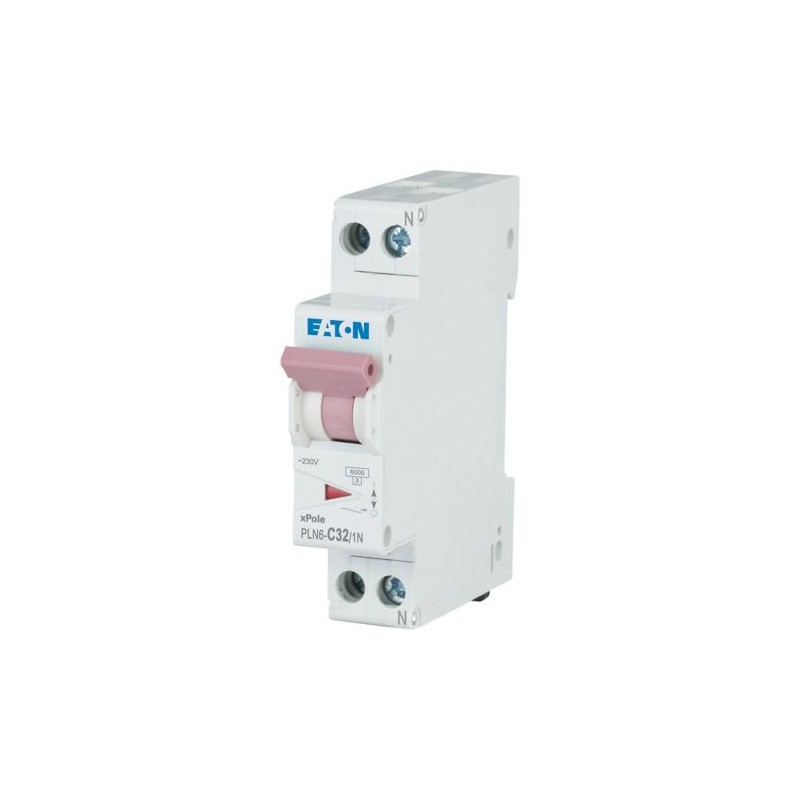

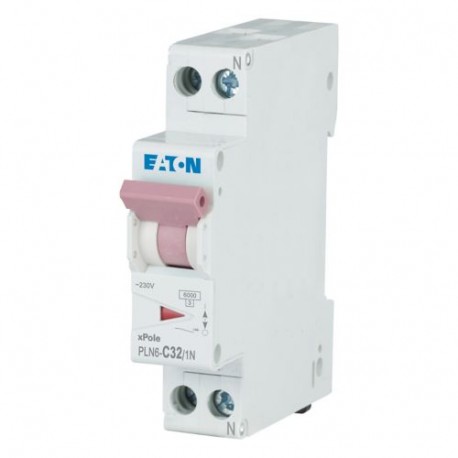

PLN6-C32/1N-MW 263177 Y7-263177 EATON ELECTRIC Disjoncteur modulaire, 32A, 1Np, car. C, AC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLN6-C32/1N-MW 263177 Y7-263177 EATON ELECTRIC Disjoncteur modulaire, 32A, 1Np, car. C, AC

PLN6-C32/1N-MW

263177

Y7-263177

EATON-MOELLER

Disjoncteur modulaire, 32A, 1Np, car. C, AC

Disjoncteur intérieur 6kA, 1P+N (1 UM), courbe C, 32A

Disjoncteur, 32 A, 1p+N, caractéristique : C

Disjoncteur miniature (MCB), PLN6, 1 pôle+N, caractéristique de déclenchement : C, courant nominal In : 32 A, puissance nominale de commutation selon IEC/EN 60898-1 : 6 kA, Appareillage pour applications résidentielles et commerciales

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur

Appareillage Modulaire - Tertiaire

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $42.47
Prix unitaire: $42.47
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series xPole - PLN6 MCB
Catalog Number
263177
Model Code
PLN6-C32/1N-MW
EAN
4015082631772
Product Length/Depth
80 mm
Product Height
75 mm
Product Width
17.5 mm
Product Weight
0.123 kg
Compliances
RoHS conform

Spécifications du produit

Used with
PLN6
Miniature circuit breaker
Type
Special features
Ambient temperature hint: Starting at 55 °C a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Application
  • Switchgear for residential and commercial applications
  • xPole - Switchgear for residential and commercial applications
Amperage Rating
32 A
Features
Additional equipment possible
Concurrently switching N-neutral
Pollution degree
2
Degree of protection
IP20
Equipment heat dissipation, current-dependent
6.5 W
Rated impulse withstand voltage (Uimp)
4 kV
Tripping characteristic
C
Ambient operating temperature - max
75 °C
Ambient operating temperature - min
-25 °C
Built-in depth
70.5 mm
Connectable conductor cross section (multi-wired) - max
16 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (solid-core) - max
16 mm²
Connectable conductor cross section (solid-core) - min
1 mm²
Current limiting class
3
Frequency rating - max
60 Hz
Frequency rating - min
50 Hz
Heat dissipation capacity
0 W
Heat dissipation per pole, current-dependent
0 W
Width in number of modular spacings
1
Voltage type
AC
Overvoltage category
III
Number of poles
Single-pole + N
Release characteristic
C
Number of poles (protected)
1
Number of poles (total)
2
Rated insulation voltage (Ui)
440 V
Rated operational current for specified heat dissipation (In)
32 A
Rated operational voltage (Ue) - max
230 V
Rated short-circuit breaking capacity (EN 60898) at 230 V
6 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
6 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
0 kA
Rated switching capacity (IEC/EN 60898-1)
6 kA
Static heat dissipation, non-current-dependent
0 W
Power loss
5.4 W

ETIM for 263177 Appareils de protection des installations, des équipements et des personnes (EC000042)
Caractéristique Valeur
Profondeur d'encastrement (EF000218) 70.5 mm
Caractéristique de déclenchement (EF000889) C
Nombre de pôles (total) (EF008618) 2
Nombre de pôles protégés (EF005548) 1
Courant nominal assigné (EF000227) 32 A
Tension assignée (EF000228) 230 V
Tension d'isolation assignée Ui (EF001366) 440 V
Tension nominale de tenue aux chocs Uimp (EF011980) 4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V (EF009556) 6 kA
Type de tension (EF000187) CA
Pouvoir de coupure assigné Icn selon EN 60898 à 400 V (EF009555) 6 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V (EF009557) 0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V (EF009558) 0 kA
Fréquence (EF000416) 50 Hz
Puissance dissipée (EF005387) 5.4 W
Classe de limitation d'énergie (EF002568) 3
Montage encastré (EF007517) Non
Conducteur neutre branché simultanément (EF005997) Oui
Catégorie de surtension (EF002569) 3
Degré de pollution (EF002570) 2
Dispositifs auxiliaires possibles (EF008148) Oui
Largeur dans les unités de partition (EF002950) 1
Classe de protection (IP) (EF005474) IP20
Température ambiante en fonctionnement (EF007515) -25 °C
Section de conducteur connectable multifilaire (EF007343) 1 mm²
Section de conducteur connectable monofilaire (EF007337) 1 mm²
Antidéflagration (EF004663) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLN6-C32/1N-MW Y7-263177 263177 EN_243133.pdf 551 Kbytes PLN6-C32/1N-MW Y7-263177 263177 EN_243133.pdf
