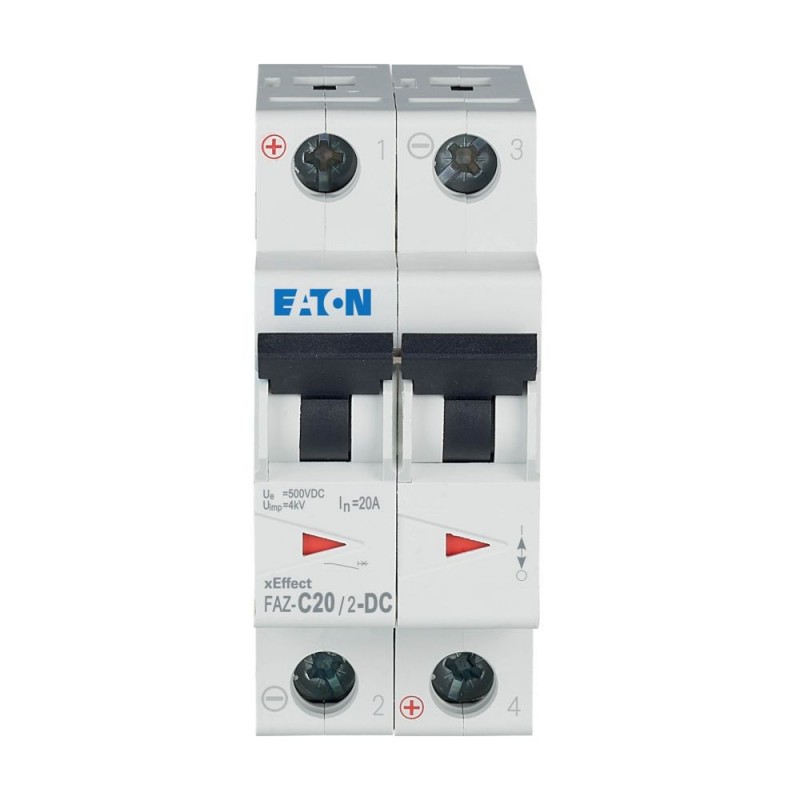

FAZ-C20/2-DC 279141 EATON ELECTRIC Interruttore LS, 20A, 2p, curva caratteristica C, DC
FAZ-C20/2-DC
279141
EATON-MOELLER
Interruttore LS, 20A, 2p, curva caratteristica C, DC
magnetotermico FAZ, 20A, 2P, curva C, per DC
Interruttore protettore, 20 A, 2p, caratteristica: C, DC
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Interruttore protettore, 20 A, 2p, caratteristica: C, DC
Interruttore di protezione della linea FAZ-DC, a 2 poli, Curva caratteristica d'intervento: C, Corrente nominale In: 20 A, Apparecchiature per applicazioni in corrente continua
Programma di fornitura
Funzione di base
interruttore di protezione della linea
Poli
a 2 poli
Curva caratteristica d'intervento
C
Applicazione
Apparecchiature per applicazioni in corrente continua
Applicazione
Apparecchiature per applicazioni in corrente continua
Corrente nominale [In]
20 A
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Assortimento
FAZ-DC
Dati tecnici
Elettrico
Conformità alle norme
EN 45545-2; IEC 61373
Tensione nominale di impiego [Ue]
250 (per polo) V DC
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Curva caratteristica
C
Max. fusibile a monte
100 A gL/gG
Classe di selettività
3
DurataDurata [Manovre]
> 10000
Senso di alimentazione
Polarizzato
Meccanico
Misura di montaggio calotta
45 mm
Misura zoccolo custodia
80 mm
Larghezza di montaggio per polo
17.5 mm
Montaggio
Guida omega IEC/EN 60715
Grado di protezione
IP20, IP40 (incorporato)
Morsetti sopra e sotto
Morsetti a bocca/sollevabili
Protezione morsetti
protetto contro i contatti con le dita/dorso della mano secondo BGV A2
Sezioni di collegamento
1 x 25 mm2
Sezioni di collegamento
2 x 10 mm2
Spessore materiale sbarra di distribuzione
0,8 - 2 mm
Posizione di montaggio
facoltativa
Verifiche di progetto secondo IEC/EN 61439
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
20 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
6.6 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+75 °C
lineare per +1°c causa una diminuzione dello 0,5% del carico di corrente
Dati tecnici secondo ETIM 9.0
Circuit breakers and fuses (EG000020) / Interruttore magnetotermico (EC000042)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore di potenza / Interruttore di potenza (ecl@ss13-27-14-19-01 [AAB905019])
Profondità di incasso
70.5 mm
Caratteristica di intervento
C
Numero di poli (totale)
2
Numero di poli protetti
2
Corrente nominale
20 A
Tensione nominale
V
Tensione di isolamento nominale Ui
440 V
Resistenza di tensione ad impulso nominale Uimp
4 kV
Potere di interruzione nominale Icn secondo EN 60898 a 230 V
0 kA
Tipo di tensione di alimentazione
DC
Potere di interruzione nominale Icn secondo EN 60898 a 400 V
0 kA
Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
10 kA
Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
10 kA
Frequenza
50 - 60 Hz
Potenza dissipata
5.8 W
Classe di limitazione energetica
3
Montaggio a incasso
No
Conduttore neutro a connessione
No
Categoria di sovratensione
3
Grado di inquinamento
2
Dispositivi supplementari possibili
Si
Numero moduli DIN
2
Grado di protezione (IP)
IP20
Temperatura ambiente durante il funzionamento
-25 - 75 °C
Sezione conduttore collegabile multifilare
1 - 25 mm²
Sezione conduttore collegabile unifilare
1 - 25 mm²
Antideflagrante
No
Approvazioni
Product Standards
IEC/EN 60947-2; IEC/EN 60898; EN 45545-2; IEC 61373; UL 1077; CSA-C22.2 No. 235; CE marking
