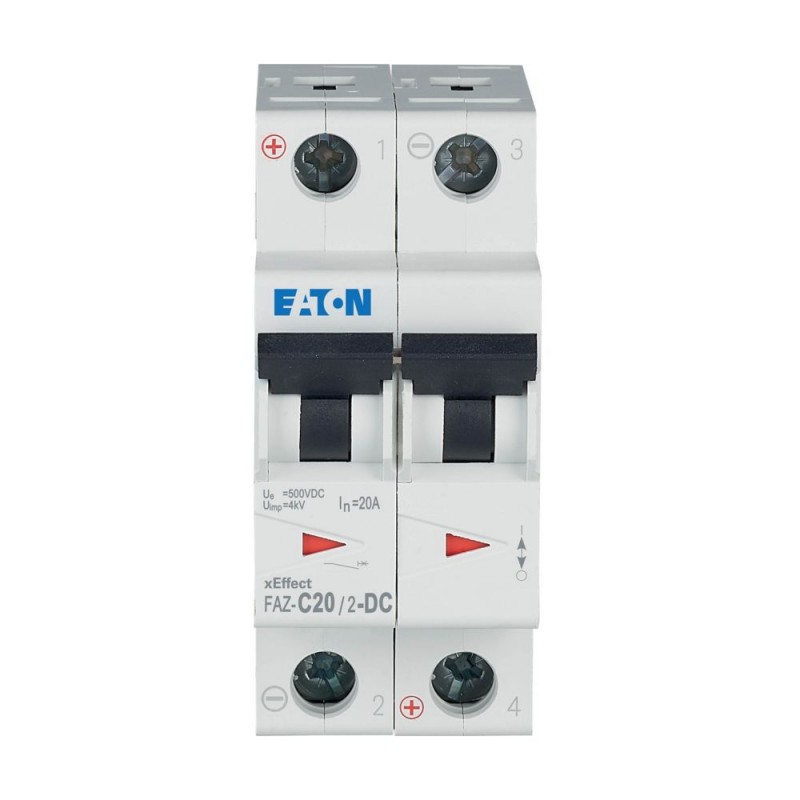

FAZ-C20/2-DC 279141 EATON ELECTRIC LS-Schalter, 20A, 2p, C-Char, DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-C20/2-DC 279141 EATON ELECTRIC LS-Schalter, 20A, 2p, C-Char, DC

FAZ-C20/2-DC

279141

EATON-MOELLER

LS-Schalter, 20A, 2p, C-Char, DC

FAZ-C20/2-DC

Eaton Moeller series xEffect – FAZ-DC LS-Schalter. FAZ-DC, 2-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 20 A, Schaltgeräte für DC-Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $159.65
Stückpreis: $159.65

Menge Preis
1+$159.65
2+$143.43
3+$136.83
4+$133.09
5+$132.60
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos



Allgemeine spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-DC MCB
Katalognummer
279141
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
36 mm
Produktgewicht
0.222 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
EN45545-2
IEC 61373
EAN
4015082791414
Modellcode
FAZ-C20/2-DC

Lieferprogramm

Anwendung
Schaltgeräte für DC-Anwendungen
Anzahl der Pole
2-polig
Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
2
Auslösecharakteristik
C
Auslösecharakteristik
C
Stromstärkewert
20 A
Typ
  • FAZ-DC
  • Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart
Gleichstrom
Nennspannung bei DC
250 V DC (pro Pol)
Bemessungsbetriebsspannung (Ue) - max
250 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
10 kA
Zulässige Vorsicherung – max
100 A gL/gG
Selektivitätsklasse
3
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
10.000 Schaltvorgänge
Energie-Einspeiserichtung
Polaritätsabhängig

Technische Daten - mechanisch

Rahmen
45 mm
Gehäusebreite
80 mm
Breite in Anzahl der modularen Abstände
2
Einbautiefe
70.5 mm
Einbaubreite je Pol
17.5 mm
Einbaubreite
17.5 mm
Montagemethode
Hutschiene IEC/EN 60715
Einbaulage
beliebig
Schutzart
IP20
IP40 (wenn montiert)
Anschlussklemmen (oben und unten)
Maul- und Liftklemmen
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Materialstär. Sammelschie.
0,8 mm - 2 mm

Bauartnachweis nach IEC/EN 61439 - Technische Daten

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
6,6 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Benutzt mit
Leitungsschutzschalter
FAZ-DC

Datasheet - PDF
