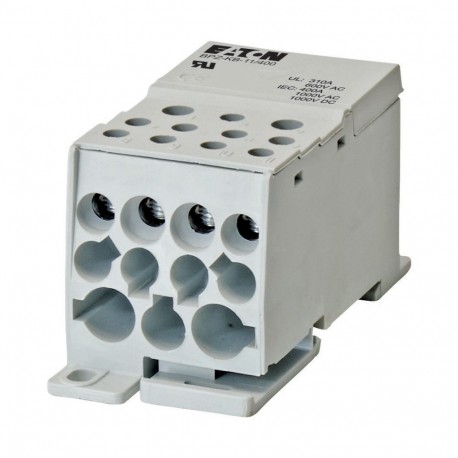

BPZ-KB-11/400 102713 Y7-102713 EATON ELECTRIC BPZ-KB-11/400 RIPARTITORE 400A 1P 11 OUT Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BPZ-KB-11/400 102713 Y7-102713 EATON ELECTRIC BPZ-KB-11/400 RIPARTITORE 400A 1P 11 OUT

BPZ-KB-11/400

102713

Y7-102713

EATON-MOELLER

BPZ-KB-11/400 RIPARTITORE 400A 1P 11 OUT

Distributore unipolare, 400A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 400A, 11 output terminals

Morsettiere a 1 polo, BPZ-KB, corrente nominale di impiego 400 A, per conduttore in rame. Il montaggio su guida DIN o piastra di montaggio omologato UL rende il cablaggio meno dispendioso in termini di tempo, circa l'80% in meno di spazio. Design del modulo, i sistemi da 1 a 4 poli possono essere assemblati utilizzando vari blocchi. Grado di protezione IP10, tensione di esercizio max. 1000 V AC, 1500 VDC. Dotazione: 1 x morsettiera a 1 polo

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $53.91
Prezzo unitario: $53.91
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102713
EAN
4015081025732
Product Length/Depth
49 mm
Product Height
95.4 mm
Product Width
44.5 mm
Product Weight
0.5 kg
Compliances
RoHS conform
Certifications
UL 1059
IEC 60 947 -7 -1
Model Code
BPZ-KB-11/400

Delivery program

Amperage rating
400 A
Number of poles
Single-pole

Technical data - electrical

Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Voltage rating at DC Cu (IEC) - max
1500 VDC
Rated peak withstand current
51 kA
Rated operation current (Ie) Cu (CSA)
310 A
Rated operation current (Ie) Cu (IEC)
400 A
Rated operation current (Ie) Cu (UL)
310 A
Rated short-time withstand current (Icw)
21 kA

Technical data - mechanical

Mounting method
Surface mounting
Floor standing distribution board
Flush mounting
Mounting position
Universal
Number of clamp positions per pole
12
Number of clamping units per pole
12
Terminal capacity (single/multi-wire)
2.5 mm² - 10 mm² (outgoing)
14 - 2 AWG (outgoing)
95 mm² - 150 mm² (incoming, fine wire (with sleeve))
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
14 - 6 AWG (outgoing, fine wire (with sleeve))
3/0 - 350 MCM AWG (incoming)
2.5 mm² -35 mm² (outgoing)
14 - 4 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
3/0 - 5/0 AWG (incoming, fine wire (with sleeve))
95 mm² - 185 mm² (incoming)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing)
14 - 8 AWG (outgoing)
14 - 6 AWG (outgoing)
2.5 mm² - 25 mm² (outgoing, fine wire (with sleeve))
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
1.5 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
185 mm²
Conductor cross section (solid, solid-strand) - min
1.5 mm²
Conductor cross section (solid, solid-strand) - max
185 mm²
Clamp material
Plain
Brass
Torque rating
25 Nm / 221.2 lbf (incoming). 2 Nm - 7 Nm / 17 lbf - 62 lbf (outgoing)
Housing color
Light gray (RAL 7035)
Housing material
PA66

Design verification as per IEC/EN 61439 - technical data

Heat deflection temperature
100 °C

Additional information

Comparative tracking index (CTI)
600 V
Flame classification (UL 94)
V-0
Functions
Additional equipment
Special features

ETIM for 102713 Sistemi di distribuzione dell'energia (EC001894)
Caratteristica Valore
altezza (EF000040) 95.4 mm
larghezza (EF000008) 44.5 mm
profondità (EF000049) 49 mm
max. corrente nominale (EF007926) 400 A
numero di poli (EF001391) 1
sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) 1.5 mm²
sezione conduttore rigida (uni-/multifilare) (EF003462) 1.5 mm²
numero di punti di fissaggio per ogni polo (EF002519) 12
con guida PE (EF007967) No
con guida N (EF007963) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BPZ-KB-11/400 Y7-102713 102713 IT_102713.pdf 111 Kbytes BPZ-KB-11/400 Y7-102713 102713 IT_102713.pdf
