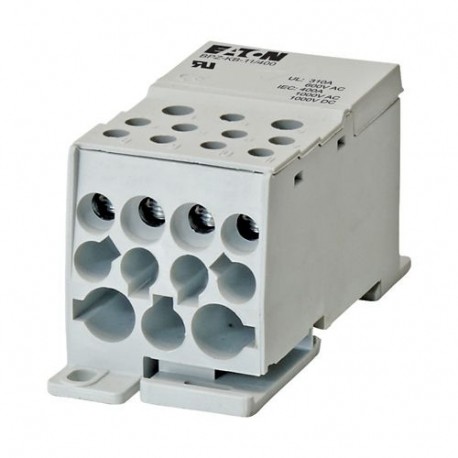

BPZ-KB-11/400 102713 Y7-102713 EATON ELECTRIC Distribuidor Unipolar, 400A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-11/400 102713 Y7-102713 EATON ELECTRIC Distribuidor Unipolar, 400A

BPZ-KB-11/400

102713

Y7-102713

EATON-MOELLER

Distribuidor Unipolar, 400A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 400A, 11 output terminals

Bornes de 1 polo, BPZ-KB, corriente nominal de funcionamiento 400 A, para conductor de cobre. El montaje en carril DIN o placa de montaje, homologado por UL, hace que el cableado requiera menos tiempo, se requiere aproximadamente un 80% menos de espacio. Diseño de módulos, los sistemas de 1 a 4 polos se pueden ensamblar mediante el uso de varios bloques. Grado de protección IP10, tensión de funcionamiento máx. 1000 V AC , 1500 VDC. Equipo suministrado: 1 bloque de terminales de 1 polo

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $53.92
Precio unitario: $53.92
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102713
EAN
4015081025732
Product Length/Depth
49 mm
Product Height
95.4 mm
Product Width
44.5 mm
Product Weight
0.5 kg
Compliances
RoHS conform
Certifications
UL 1059
IEC 60 947 -7 -1
Model Code
BPZ-KB-11/400

Product specifications

Special features
Functions
Additional equipment
Torque rating
25 Nm / 221.2 lbf (incoming). 2 Nm - 7 Nm / 17 lbf - 62 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
185 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
1.5 mm²
Conductor cross section (solid, solid-strand) - max
185 mm²
Conductor cross section (solid, solid-strand) - min
1.5 mm²
Amperage rating
400 A
Rated short-time withstand current (Icw)
21 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP10
Mounting position
Universal
Clamp material
Plain
Brass
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Mounting method
Surface mounting
Floor standing distribution board
Flush mounting
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
12
Number of clamping units per pole
12
Rated peak withstand current
51 kA
Voltage rating at AC Cu (CSA) - max
600 VAC
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Rated operation current (Ie) Cu (CSA)
310 A
Rated operation current (Ie) Cu (IEC)
400 A
Rated operation current (Ie) Cu (UL)
310 A
Terminal capacity (single/multi-wire)
2.5 mm² - 10 mm² (outgoing)
14 - 2 AWG (outgoing)
95 mm² - 150 mm² (incoming, fine wire (with sleeve))
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
14 - 6 AWG (outgoing, fine wire (with sleeve))
3/0 - 350 MCM AWG (incoming)
2.5 mm² -35 mm² (outgoing)
14 - 4 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
3/0 - 5/0 AWG (incoming, fine wire (with sleeve))
95 mm² - 185 mm² (incoming)
14 - 8 AWG (outgoing, fine wire (with sleeve))
2.5 mm² - 16 mm² (outgoing)
14 - 8 AWG (outgoing)
14 - 6 AWG (outgoing)
2.5 mm² - 25 mm² (outgoing, fine wire (with sleeve))

ETIM for 102713 Sistemas de distribución de energía/conmutadores (EC001894)
Característica Valor
Altura (EF000040) 95.4 mm
Anchura (EF000008) 44.5 mm
Profundidad (EF000049) 49 mm
Corriente nominal máxima (EF007926) 400 A
Número de polos (EF001391) 1
Secc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460) 1.5 mm²
Sección transversal de conductor rígido (simple/tranzado) (EF003462) 1.5 mm²
Número de puntos de fijación por polo (EF002519) 12
Con carril PE (EF007967) No
Con carril N (EF007963) No
