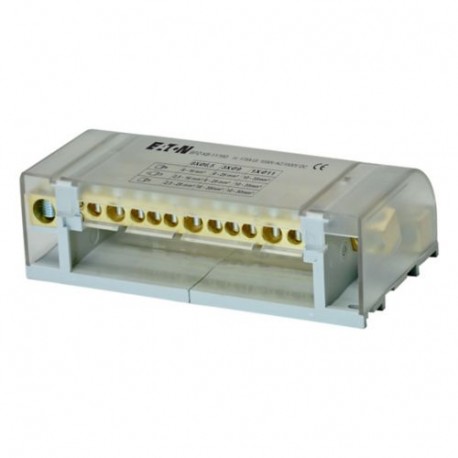

BPZ-KB-11/160 102716 Y7-102716 EATON ELECTRIC Distributore 160A 4p Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BPZ-KB-11/160 102716 Y7-102716 EATON ELECTRIC Distributore 160A 4p

BPZ-KB-11/160

102716

Y7-102716

EATON-MOELLER

Distributore 160A 4p

Distributore tetrapolare, 160A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 4 poles, 160A, 1 input-, 11 output terminals, ALU

Morsetti componibili a 4 poli, BPZ-KB, corrente nominale di esercizio 160 A, montaggio su guida DIN e piastra di montaggio, tensione di esercizio max. 1000 V AC, 1500 VDC. Dotazione: 1 x morsettiera a 4 poli

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto.

Vai al prodotto alternativo: BPZ-KB-4-12/160 500560

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102716
EAN
4015081025763
Product Length/Depth
50.2 mm
Product Height
86 mm
Product Width
160.4 mm
Product Weight
0.706 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-11/160

Delivery program

Amperage rating
160 A
Number of poles
Four-pole

Technical data - electrical

Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at DC Cu (IEC) - max
1500 VDC
Rated peak withstand current
20 kA
Rated operation current (Ie) Cu (IEC)
175 A
Rated short-time withstand current (Icw)
6.2 kA

Technical data - mechanical

Mounting method
Surface mounting
Flush mounting
Floor standing distribution board
Mounting position
Universal
Number of clamp positions per pole
12
Number of clamping units per pole
12
Terminal capacity (single/multi-wire)
2.5 mm² - 16 mm² (outgoing)
6 mm² - 25 mm² (outgoing)
6 mm² - 16 mm² (outgoing, fine wire (with sleeve))
14 - 4 AWG (outgoing)
8 - 2/0 AWG (incoming)
10 - 4 AWG (outgoing)
10 mm² - 25 mm² (incoming, fine wire (with sleeve))
14 - 6 AWG (outgoing, fine wire (with sleeve))
14 - 8 AWG (outgoing, fine wire (with sleeve))
8 - 4 AWG (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
50 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
50 mm²
Clamp material
Plain
Brass
Torque rating
3.5 Nm - 5 Nm / 31 lbf - 44 lbf (incoming). 3.5 Nm - 5 Nm / 31 lbf - 44 lbf (outgoing)
Cover/door color
Clear (housing body)
Housing color
Light gray (RAL 7035)
Housing material
PC
PA66

Design verification as per IEC/EN 61439 - technical data

Heat deflection temperature
PA66 ≥ 140 °C
PC ≥ 120 °C

Additional information

Comparative tracking index (CTI)
PA66 = 600 V
PC = 300 V
Flame classification (UL 94)
V-2 (PC)
V-0 (PA66)
Functions
Additional equipment
Special features
Used with
Four-pole terminal blocks

ETIM for 102716 Sistemi di distribuzione dell'energia (EC001894)
Caratteristica Valore
altezza (EF000040) 86 mm
larghezza (EF000008) 160.4 mm
profondità (EF000049) 50.2 mm
max. corrente nominale (EF007926) 160 A
numero di poli (EF001391) 4
sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) 2.5 mm²
sezione conduttore rigida (uni-/multifilare) (EF003462) 2.5 mm²
numero di punti di fissaggio per ogni polo (EF002519) 12
con guida PE (EF007967) No
con guida N (EF007963) No
