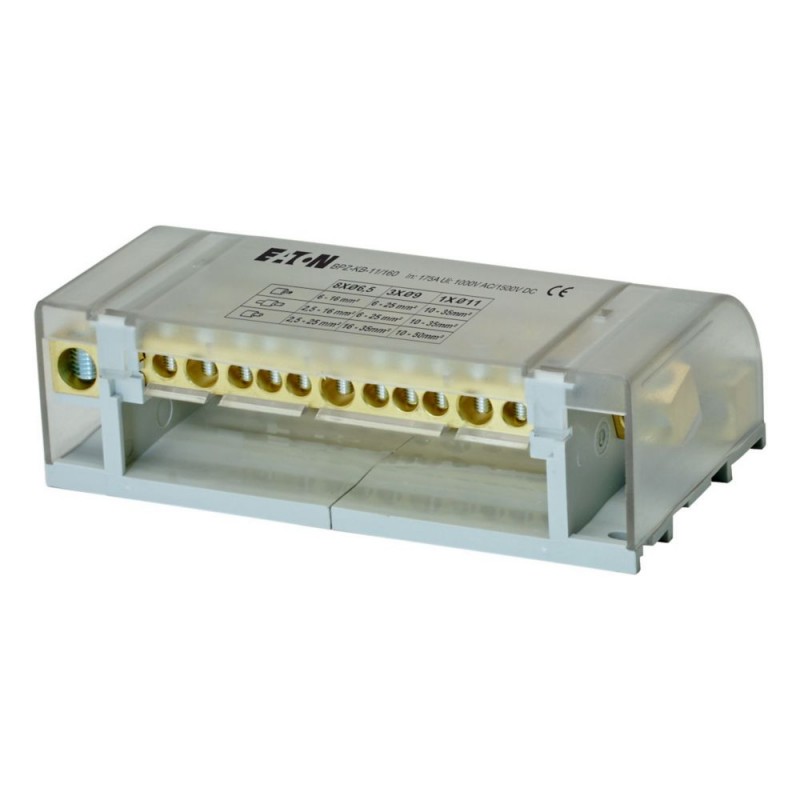

BPZ-KB-11/160 102716 Y7-102716 EATON ELECTRIC Distribuidor Tetrapolar, 160A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-11/160 102716 Y7-102716 EATON ELECTRIC Distribuidor Tetrapolar, 160A

BPZ-KB-11/160

102716

Y7-102716

EATON-MOELLER

Distribuidor Tetrapolar, 160A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 4 poles, 160A, 1 input-, 11 output terminals, ALU

Bornes de 4 polos, BPZ-KB, corriente nominal de servicio 160 A, montaje en carril DIN y placa de montaje, tensión de servicio máx. 1000 V AC, 1500 VDC. Equipo suministrado: 1 bloque de terminales de 4 polos

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo está obsoleto.

Ir al producto alternativo: BPZ-KB-4-12/160 500560

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102716
EAN
4015081025763
Product Length/Depth
50.2 mm
Product Height
86 mm
Product Width
160.4 mm
Product Weight
0.706 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-11/160

Product specifications

Special features
Used with
Four-pole terminal blocks
Functions
Additional equipment
Torque rating
3.5 Nm - 5 Nm / 31 lbf - 44 lbf (incoming). 3.5 Nm - 5 Nm / 31 lbf - 44 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
50 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
50 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
160 A
Rated short-time withstand current (Icw)
6.2 kA
Cover/door color
Clear (housing body)
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Four-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Plain
Brass
Comparative tracking index (CTI)
PA66 = 600 V
PC = 300 V
Housing material
PC
PA66
Housing color
Light gray (RAL 7035)
Mounting method
Surface mounting
Flush mounting
Floor standing distribution board
Flame classification (UL 94)
V-2 (PC)
V-0 (PA66)
Heat deflection temperature
PA66 ≥ 140 °C
PC ≥ 120 °C
Number of clamp positions per pole
12
Number of clamping units per pole
12
Rated peak withstand current
20 kA
Voltage rating at AC Cu (IEC) - max
1000 VAC
Rated operation current (Ie) Cu (IEC)
175 A
Terminal capacity (single/multi-wire)
2.5 mm² - 16 mm² (outgoing)
6 mm² - 25 mm² (outgoing)
6 mm² - 16 mm² (outgoing, fine wire (with sleeve))
14 - 4 AWG (outgoing)
8 - 2/0 AWG (incoming)
10 - 4 AWG (outgoing)
10 mm² - 25 mm² (incoming, fine wire (with sleeve))
14 - 6 AWG (outgoing, fine wire (with sleeve))
14 - 8 AWG (outgoing, fine wire (with sleeve))
8 - 4 AWG (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming)
2.5 mm² - 10 mm² (outgoing, fine wire (with sleeve))

ETIM for 102716 Sistemas de distribución de energía/conmutadores (EC001894)
Característica Valor
Altura (EF000040) 86 mm
Anchura (EF000008) 160.4 mm
Profundidad (EF000049) 50.2 mm
Corriente nominal máxima (EF007926) 160 A
Número de polos (EF001391) 4
Secc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460) 2.5 mm²
Sección transversal de conductor rígido (simple/tranzado) (EF003462) 2.5 mm²
Número de puntos de fijación por polo (EF002519) 12
Con carril PE (EF007967) No
Con carril N (EF007963) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
