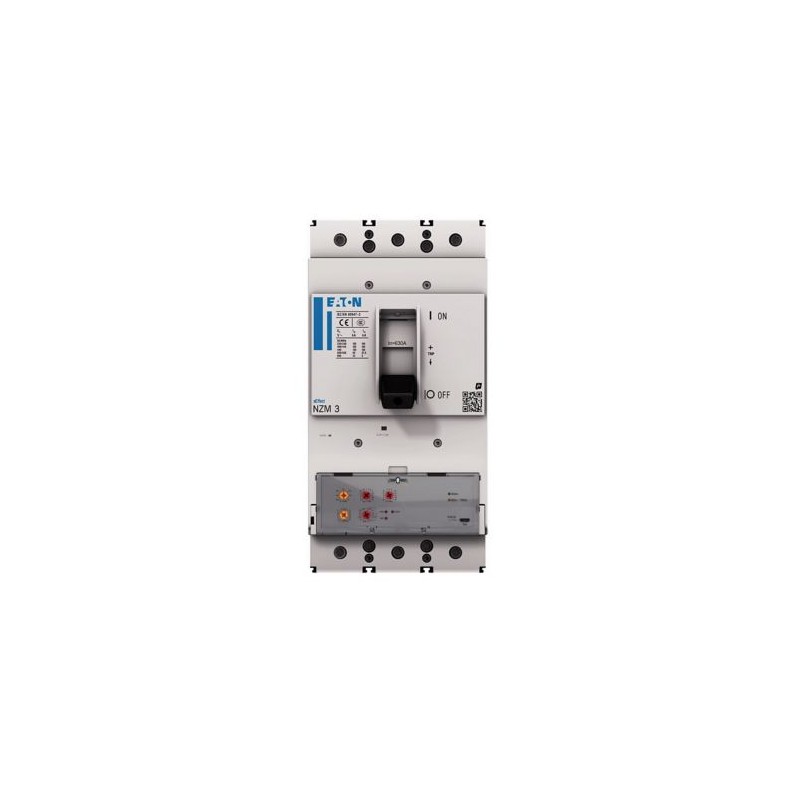

NZMH3-VX400-NA 192534 Y7-192534 EATON ELECTRIC NZM3 PXR20, 400A, 3p, morsetti a vite, UL/CSA
NZMH3-VX400-NA
192534
Y7-192534
EATON-MOELLER
NZM3 PXR20, 400A, 3p, morsetti a vite, UL/CSA
Interruttore
La gamma xEffect NZM...-VX-NA di interruttori automatici con sistema di trigger elettronico PXR (Power Expert Release) copre casi d'uso per la protezione a gamma completa con solo quattro dimensioni compatte ed è adatta per il mercato IEC e UL / CSA. Testare il funzionamento e la configurazione tramite la porta micro USB direttamente sullo switch. I gruppi di funzioni modulari rendono sempre flessibile l'assemblaggio e possono essere completati dall'ampia gamma di accessori. Misurazione del valore R.m.s. e della memoria termica.
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
192534
EAN
4015081932627
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
297 mm
Larghezza prodotto
140 mm
Peso prodotto
6.34 kg
Conformità
RoHS conform
Certificazione/i
CSA-C22.2 No. 5-09
CSA (File No. 22086)
CSA (Class No. 1432-01)
UL (Category Control Number DIVQ)
UL 489
CE marking
UL/CSA
Specially designed for North America
IEC
UL (File No. E31593)
CSA certified
IEC 60947-2
UL listed
CSA (File No. 22086)
CSA (Class No. 1432-01)
UL (Category Control Number DIVQ)
UL 489
CE marking
UL/CSA
Specially designed for North America
IEC
UL (File No. E31593)
CSA certified
IEC 60947-2
UL listed
Codice modello
NZMH3-VX400-NA
Specifiche del prodotto
Tipo
Caratteristiche speciali
Interruttore automatico
Applicazione
Circuiti di derivazione, circuiti di alimentazione
Valore nominale intensità di corrente
400 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM3
Caratteristiche
Comando a motore opzionale
Unità di protezione
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Metodo di montaggio
Fisso
Apparecchio da incasso, tecnica a installazione fissa
Apparecchio da incasso, tecnica a installazione fissa
Dissipazione apparecchiature, dipendente da corrente
48 W
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Numero di poli
A 3 poli
Funzioni
Interruttore automatico del limitatore di corrente
Protezione impianto, cavo, selettiva e generatore
Protezione impianto, cavo, selettiva e generatore
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
400 A
Sistema di sgancio
Sganciatore elettronico
Impostazione ritardo sgancio in cortocircuito - max
4000 A
Impostazione ritardo sgancio in cortocircuito - min
320 A
Impostazione sganciatore per cortocircuito istantaneo - max
4800 A
Impostazione sgancio in cortocircuito istantaneo - min
800 A
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
4000 A
Impostazione corrente ritardo corto (Isd) - min
800 A
Impostazione corrente istantanea (Ii) - max
12 A
Impostazione corrente istantanea (Ii) - min
2 A
Impostazione corrente di sovraccarico (Ir) - max
400 A
Impostazione corrente di sovraccarico (Ir) - min
160 A
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Morsetti standard
Morsetto a vite
Tensione nominale di esercizio Ue (UL) - max
600 V
Tensione nominale di isolamento (Ui)
690 V AC
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 160 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 800 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
