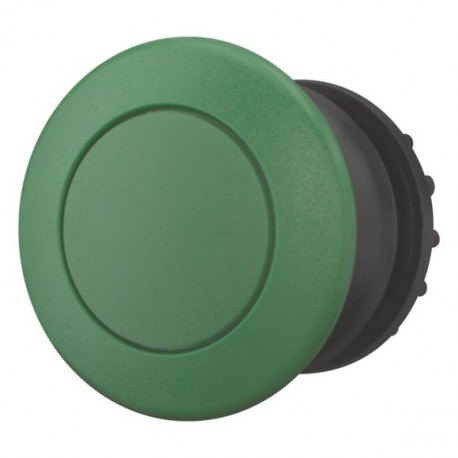

M22S-DP-G 216717 Y7-216717 EATON ELECTRIC Pulsante a fungo, verde, ad impulso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-DP-G 216717 Y7-216717 EATON ELECTRIC Pulsante a fungo, verde, ad impulso

M22S-DP-G

216717

Y7-216717

EATON-MOELLER

5

Pulsante a fungo, verde, ad impulso

Spingi funghi 22 mm Return Green Ring Nero

Eaton Moeller® series M22 Mushroom actuator, RMQ-Titan, Mushroom, momentary, Mushroom green, green, Blank, Bezel: black

Attuatore a fungo, Gamma prodotti: RMQ-Titan, Unità singola, Design: Seeta, momentaneo, Colore Seeta: verde, Piastra pulsanti: verde, In bianco, Grado di protezione: IP66, IP67, IP69K, Mascherina: nero, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 22 x 22, Funzione: momentaneo, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $58.66
Prezzo unitario: $11.73
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante a fungo
Sigla catalogo
216717
EAN
4015082167172
Lunghezza/profondità del prodotto
37 mm
Altezza prodotto
43 mm
Larghezza prodotto
37 mm
Peso prodotto
0.016 kg
Conformità
Bureau Veritas
Con marchio CE
GoST-R
Certificazione/i
CCC Marked
CSA Certified
Certificato Lloyd's Register
CSA
CSA-C22.2 No. 14-05
UL 508
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
VDE 0660
IEC/EN 60947
IEC/EN 60947-5
UL
UL File No.: E29184
CE
CSA File No.: 012528
UL Category Control No.: NKCR
DNV
GL
LR
Note catalogo
Pulsante attuatore a fungo da 35 mm di diametro. Include adattatore per il montaggio del blocco contatti.
Codice modello
M22S-DP-G

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
A fungo
Comando tradizionale
Dotato di:
anello frontale
Illuminazione
Non luminoso
Iscrizione
Neutra
Metodo di sblocco
Nessuno

General

Grado di protezione
IP67/IP69K
NEMA 4X, 13
Durata meccanica
5.000.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
3600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 22 x 22 mm
Tipo
Pulsante a fungo

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Forza di attivazione
5 N
Colore attuatore
Verde
Funzione attuatore
instabile
tattile

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 216717 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) verde
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 36.5 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) No
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
adatto per arresto d'emergenza (EF001433) No
tipo di sblocco (EF001403) senza

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-DP-G Y7-216717 216717 EN_289241.pdf 3 Mbytes M22S-DP-G Y7-216717 216717 EN_289241.pdf
