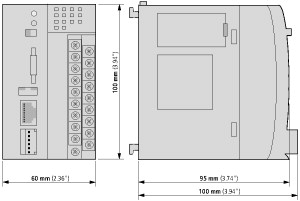

Conformità alle norme
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Posizione di montaggio
orizzontale
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
10 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Categoria di sovratensione/grado di inquinamento
II/2
Tensione nominale di tenuta ad impulso [Uimp]
850 V
Interferenza emessa
EN 61000-6-4, classe A
Immunità ai disturbi
EN 61000-6-2
Batteria (durata)
Normalmente 5 anni
Morsetti di collegamento
Blocco di morsetti ad inserzione
Sezioni di collegamentoMorsetti a viteFlessibile con puntalino
0.5 - 1.5 mm2
Sezioni di collegamentoMorsetti a viteRigido
0.5 - 2.5 mm2
Sezioni di collegamentoMorsetti a mollaflessibile
0.34 - 1.0 mm2
Sezioni di collegamentoMorsetti a mollaRigido
0.14 - 1.0 mm2
Massimo tempo caduta rete
10 ms
Velocità di ripetizione
1 s
Tensione di ingresso
24 V DC
Campo ammesso
20.4 - 28.8 V DC
Potenza di ingresso
max. 33 W
Dissipazione massima [Pv]
6 W
Nota per la dissipazione
senza I/O locali
Protezione contro la sovratensione
sì
Protezione contro inversioni di polarità
sì
Corrente d'inserzione
nessuna limitazione (limitazione solo attraverso alimentatore a monte 24-V-DC) x In
Tensione di uscita per i moduli di segnaleValore nominale
5 V DC
Tensione di uscita per i moduli di segnaleCorrente di uscita
3.2 A
Tensione di uscita per i moduli di segnaleResistenza a corto circuito
sì
Tensione di uscita per i moduli di segnaleseparazione galvanica dall'alimentazione
No
Processore
NEC VR4181 A MIPS
Codice di programma/dati di programma
256 kByte/256 kByte
Marker/dati di ritenzione
16/32 kByte
Tempo di ciclo per 1 k di istruzioni (Bit, Byte)
< 0.15 ms
EthernetVelocità di trasmissione dati
10/100 - Autodetect MBit/s
EthernetTipo di collegamento
RJ45
Ethernetsezionamento galvanico
No
Interfaccia seriale (RS232) senza cavi handshakeVelocità di trasmissione dati
max. 115.2 kBit/s
Interfaccia seriale (RS232) senza cavi handshakeTipi di collegamento
RJ45
Interfaccia seriale (RS232) senza cavi handshakesezionamento galvanico
No
CANopen®Massima velocità di trasmissione dati
1 MBit/s
CANopen®Sezionamento di potenziale
sì
CANopen®Profilo dell'apparecchio
in conformità con DS 301 V4
CANopen®Tipo PDO
asin., cic., acic.
CANopen®Collegamento
Gruppo di morsetti ad innesto
CANopen®Resistenze di terminazione bus
esterne
CANopen®Utenti
massimo 126 Numero
Alimentazione di ingressi/uscite locali (24 VQ/0 VQ)
Tensione di ingresso
24 V DC
Campo di tensione
19.2 - 30, attenzione alla polarità V DC
Sezionamento di potenzialeAlimentazione contro tensione CPU
sì
Sezionamento di potenzialeAlimentazione contro ingressi/uscite
No
Morsetti di collegamento
Blocco di morsetti ad inserzione
Protezione contro la sovratensione
sì
Protezione contro inversioni di polarità
sì
Corrente d'ingresso per canale con tensione nominale
tip. 3.5 mA
Dissipazione per canale
tip. 85 mW
Livello di tensione secondo IEC/EN 61131-2Tipo valore limite 1
low < 5 V DC, high > 15 V DC
Ritardo all'ingressoOff → On
tip. 0.1 ms
Ritardo all'ingressoOn → Off
tip. 0.1 ms
Ingressi
8, di questi parametrizzabili: 2 contatori, 50 kHz, 2 ingressi ad interrupt, 1 ingresso incrementale Numero
Canali con lo stesso potenziale di riferimento
8 Numero
Dissipazione per canale
0,08 W
Ritardo all'uscitaOff → On
tip. 0.1 ms
Ritardo all'uscitaOn → Off
tip. 0.1 ms
Canali con lo stesso potenziale di riferimento
6 Numero
Potere d'interruzione
IEC/EN 60947-5-1, Categoria d'impiego DC-13
Durata di inserzione
100 % durata di inserzione
Fattore di contemporaneità
1 g
