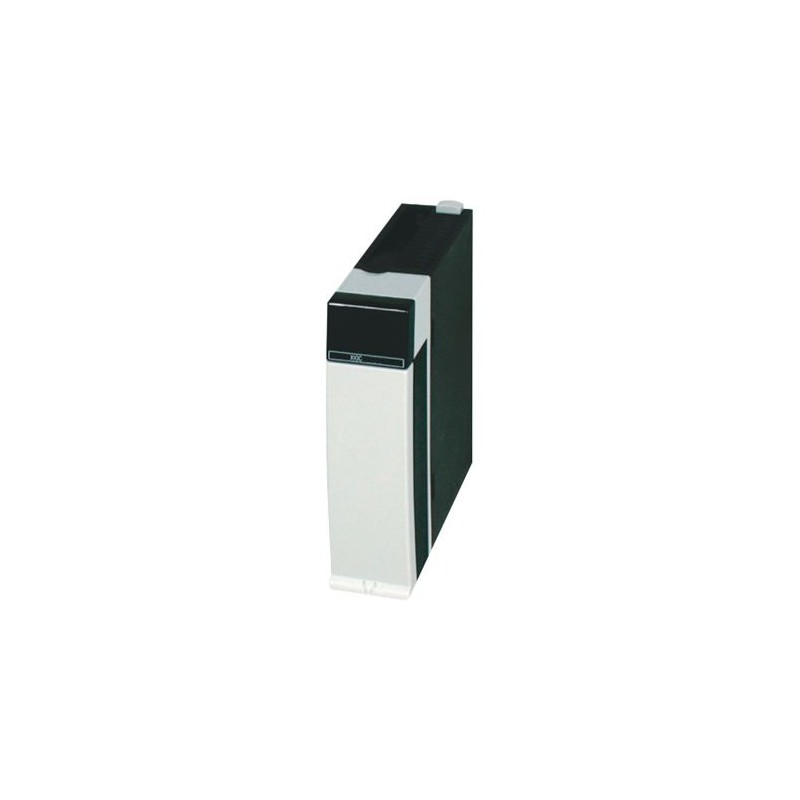

XIOC-4T-PT 257901 0004519673 EATON ELECTRIC Modulo di ingresso analogico per XC100/200, 24VDC, 4AI(Pt100/100..
XIOC-4T-PT
257901
0004519673
EATON-MOELLER
Modulo di ingresso analogico per XC100/200, 24VDC, 4AI(Pt100/1000)
Modulo XC100/200 4 ingressi analogici (Pt100/Pt1000)
sistemi di controllo industriali (PLC) > modulo input/output analogico PLC
XC Programmable Automata
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Accessorio Eaton XIOC - Scheda di ingresso
Sigla catalogo
257901
EAN
4015082579012
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
95 mm
Larghezza prodotto
30 mm
Peso prodotto
0.135 kg
Certificazione/i
CSA-C22.2 No. 0-M
EN 50178
UL
CSA
CSA Class No.: 2252-01
CSA File No.: 012528
CE
CSA-C22.2 No. 142-M
IEC/EN 61131-2
UL File No.: E135462
UL Category Control No.: NRAQ
UL508
EN 50178
UL
CSA
CSA Class No.: 2252-01
CSA File No.: 012528
CE
CSA-C22.2 No. 142-M
IEC/EN 61131-2
UL File No.: E135462
UL Category Control No.: NRAQ
UL508
Note catalogo
In questi casi, il valore della resistenza è 7FFFhex
Codice modello
XIOC-4T-PT
Features & Functions
Tipo di collegamento elettrico
raccordo a vite/molla
Caratteristiche
Uscite analogiche configurabili
ingresso, termometro a resistenza
Ingressi analogici configurabili
ingresso, termometro a resistenza
Ingressi analogici configurabili
Funzioni
Linearizzazione
General
Range ammesso
20,4 – 28,8 V (11,8 – 14,4 V), Alimentazione
Corrente assorbita
200 mA max., interno (5 V DC), Ingressi
Grado di protezione
IP20
Numero di canali
4, ingresso
Categoria di sovratensione
II
Grado di inquinamento
2
Grado di protezione
1
Frequenza di ripetizione
1 s
Ondulazione residua
≤ 5 %
Resistenza
Pt100 - IEC 751, Pt1000 (resistenza termica al platino)
Max 0,4 kΩ (4 canali , impedenza)
Max 0,4 kΩ (4 canali , impedenza)
Risoluzione
15 bit (con segno, digitale)
Tipo
Modulo analogico
Utilizzato con
XC100/200 (espandibile con un massimo di 15 moduli XI/OC)
Ambient conditions, mechanical
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Resistenza agli urti
15 g, meccanico, Durata dell'urto 11 ms
Resistenza alle vibrazioni
57 - 150 Hz ± 1,0 mm
10 - 57 Hz, ± 0,075 mm
10 - 57 Hz, ± 0,075 mm
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura di esercizio - min
-20 °C
Temperatura di esercizio - max
400 °C
Electro magnetic compatibility
Disturbi emessi
Classe A (conforme a DIN/EN 55011/22)
Buchi di tensione
10 ms
Terminal capacities
Morsetti
Electrical rating
Black-out
Max 4,8 W
Alimentazione
24 V DC (-15/+20 %), 100 mA
Tensione nominale di esercizio
24 (12) V DC
Communication
Tipo connessione
Cavo schermato
Input/Output
Accuratezza
3 %, Da -50 a 400 °C (Pt100)
0,5 %, Da -20 a 40 °C (Pt100)
6 %, Da -50 a 400 °C (Pt100)
0,5 %, Da -20 a 40 °C (Pt100)
6 %, Da -50 a 400 °C (Pt100)
Ingresso
4 ingressi per monitoraggio della temperatura (Pt100/1000)
Numero di ingressi (analogici)
4
Numero di uscite (analogiche)
0
Errore di temperatura
≤ -25 °C o ≥ +45 °C = valore della resistenza 7FFFFhex, Rilevamento degli errori da -20 °C a 40 °C, Ingressi
≤ -60 °C o ≥ +410 °C = valore della resistenza 7FFFFhex, Rilevamento degli errori da -50 °C a 400 °C, Ingressi
≤ -60 °C o ≥ +410 °C = valore della resistenza 7FFFFhex, Rilevamento degli errori da -50 °C a 400 °C, Ingressi
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Ingressi analogici: optoisolati
Uscite analogiche: no
Uscite analogiche: no
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
4.8 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XIOC-4T-PT 0004519673 257901 IT_257901.pdf | 119 Kbytes |
|
