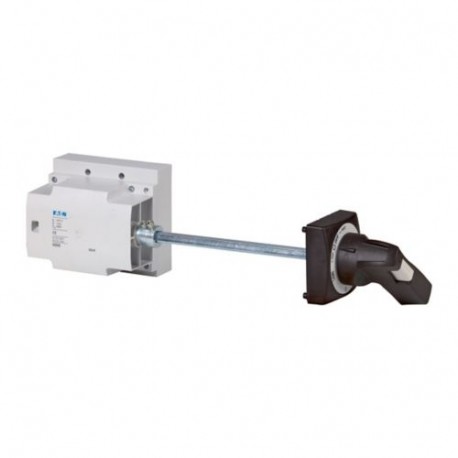

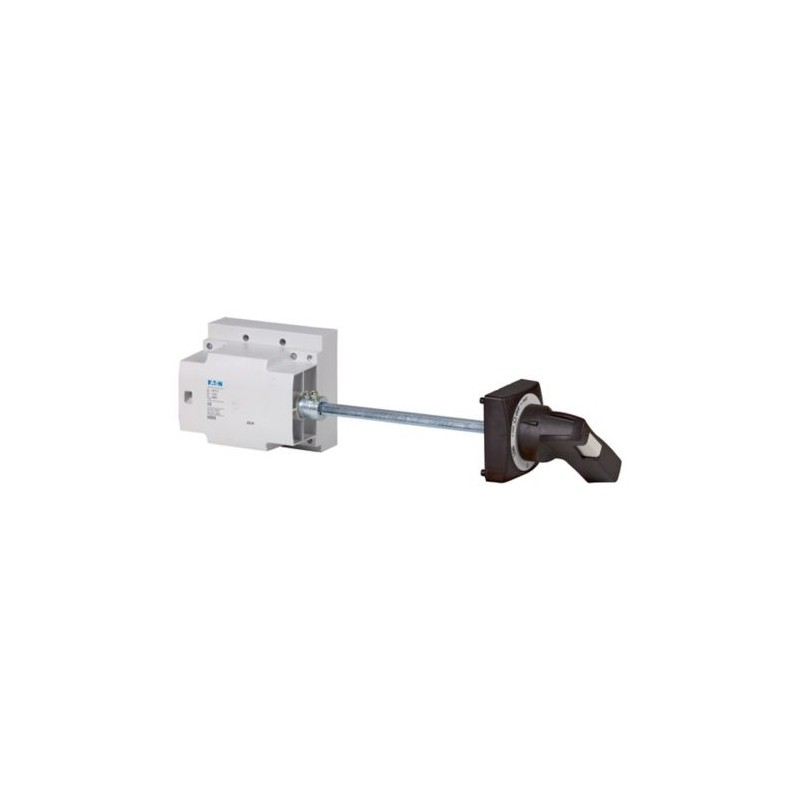

NZM4-XS-L 289806 Y7-289806 EATON ELECTRIC Kit per interruttore generale, maniglia nera, laterale sinistra Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XS-L 289806 Y7-289806 EATON ELECTRIC Kit per interruttore generale, maniglia nera, laterale sinistra

NZM4-XS-L

289806

Y7-289806

EATON-MOELLER

Kit per interruttore generale, maniglia nera, laterale sinistra

Kit completo di montaggio maniglia porta, telecomando nero, lato sinistro

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, handle black, on the left side

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Maniglia di aggancio porta girevole con azionamento girevole. Albero di prolunga NZM. -XV4. Targhetta di segnalazione esterna/targa di segnalazione in tedesco/inglese. Simbolo del fulmine nero e giallo. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Per migliorare il coperchio dell'etichetta della sbarra sul lato di ingresso, ordinare una protezione IP2X contro il contatto con le dita. Predefinito, nero/grigio. Può essere bloccato in posizione 0 dell'impugnatura da un massimo di 3 lucchetti. Può essere modificato anche in posizione I. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $351.13
Prezzo unitario: $351.13
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
289806
EAN
4015082898069
Lunghezza/profondità del prodotto
250 mm
Altezza prodotto
165 mm
Larghezza prodotto
165 mm
Peso prodotto
2.715 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
CSA (File No. 22086)
CSA (Class No. 1437-01)
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA certified
UL (Category Control Number DIHS)
CE marking
UL listed
UL489
IEC60947
Codice modello
NZM4-XS-L

Specifiche del prodotto

Utilizzato con
NZM4(-4)
N(S)4(-4)
Tipo
Accessorio Kit per interruttore generale per montaggio laterale
Caratteristiche speciali
È possibile agganciare una targhetta/etichetta di denominazione esterna. Per una migliore copertura tag sbarra collettrice sul lato di ingresso, ordinare una protezione di classe IP2X per il contatto con le dita. Kit per l'utilizzo come interruttore generale
Caratteristiche
Bloccabile
Standard: nero/grigio
Azionamento dell'interruttore sulla parete laterale del quadro elettrico
Montaggio dell'interruttore sulla piastra di montaggio
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Nero
Dotato di:
Simbolo del fulmine nero e giallo
Albero di prolunga NZM…-XV4
Maniglie per comando rinviato e bloccoporta
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Lucchetto
Carcassa
NZM4
Tipo di attivazione
Comando a sinistra
Adatto per
Interruttore automatico di potenza
Sezionatore
Tipo di coperchio/sportello
Bloccoporta bloccabile in OFF con max. 3 lucchetti
Il bloccoporta può anche essere modificato in posizione I
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 289806 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XS-L Y7-289806 289806 ES_289806.pdf 3 Mbytes NZM4-XS-L Y7-289806 289806 ES_289806.pdf
