NZM4-XS-L 289806 Y7-289806 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur géné.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-XS-L 289806 Y7-289806 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur géné..

NZM4-XS-L

289806

Y7-289806

EATON-MOELLER

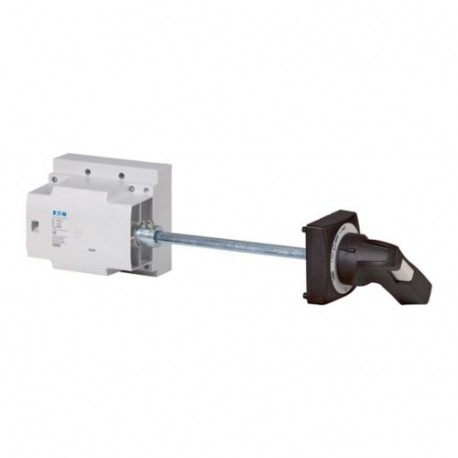

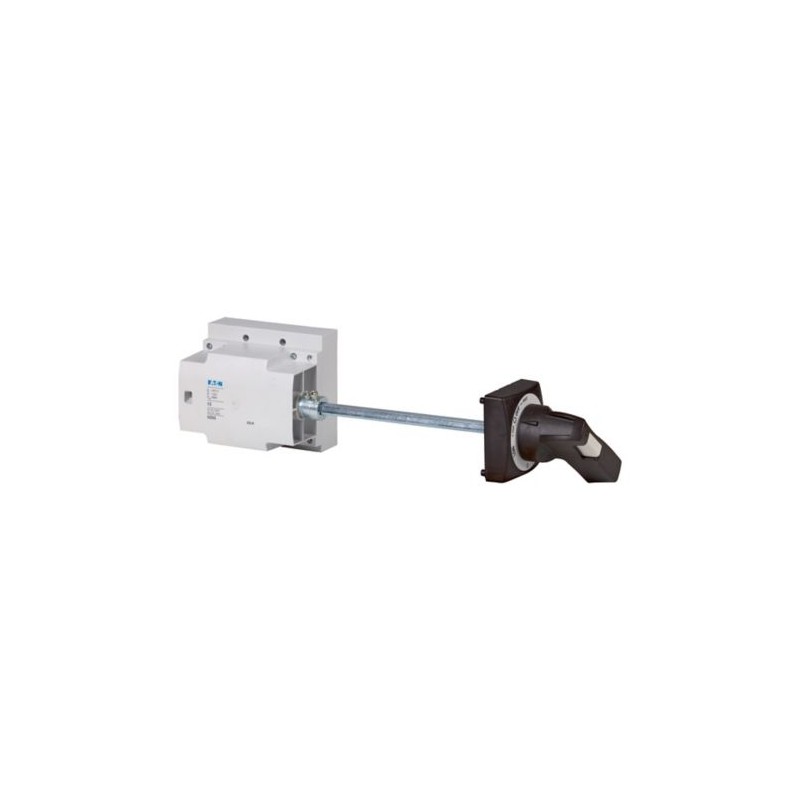

Kit de transformation en interrupteur général en interrupteur général, poignée noire, latéralement à gauche

NZM4-XS-L

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, handle black, on the left side

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Poignée rotative d’accouplement de porte avec entraînement rotatif. Arbre d’extension NZM.. -XV4. Plaque d’avertissement externe/plaque d’identification en allemand/anglais. Symbole de l’éclair noir et jaune. La plaque d’avertissement externe/plaque de marquage peut être clipsée. Pour un carénage amélioré de l’étiquette de jeu de barres du côté principal, veuillez commander une protection IP2X contre le contact avec le doigt. Par défaut, noir/gris. Verrouillable sur la position 0 sur la poignée à l’aide de jusqu’à 3 cadenas. Peut également être modifié en position I. Peut être utilisé pour : NZM4(-4), N(N/O)4(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $350.22
Prix unitaire: $350.22
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
289806
Model Code
NZM4-XS-L
EAN
4015082898069
Product Length/Depth
250 mm
Product Height
165 mm
Product Width
165 mm
Product Weight
2.715 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (File No. 22086)
CSA (Class No. 1437-01)
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA certified
UL (Category Control Number DIHS)
CE marking
UL listed
UL489
IEC60947

Spécifications du produit

Used with
NZM4(-4)
N(S)4(-4)
Type
AccessoryMain switch assembly kit for side panel mounting
Special features
External warning plate/designation label can be clipped on.For enhanced busbar tag shroud on the incomer side, please order IP2X protection against contact with a finger.Kit for use as a main switch
Features
Lockable
Standard: black / gray
Actuation of the switch on the control panel side wall
Switch mounting on mounting plate
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Black and yellow lightning symbol
NZM...-XV4 extension shaft
Door coupling rotary handle
External warning plate/marking plate in German/English
Padlock
Frame
NZM4
Activation type
Actuation on the left
Suitable for
Power circuit breaker
Switch disconnector
Cover/door type
Door interlock lockable on OFF with max. 3 padlocks
Door interlock can also be modified in I position
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 289806 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XS-L Y7-289806 289806 ES_289806.pdf 3 Mbytes NZM4-XS-L Y7-289806 289806 ES_289806.pdf
