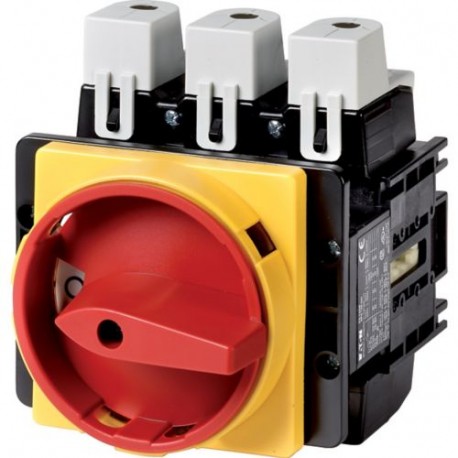

P5-315/EA/SVB/N 280952 Y7-280952 EATON ELECTRIC Interruttori generali, 3 poli + N, 315 A, Funzione di arrest.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

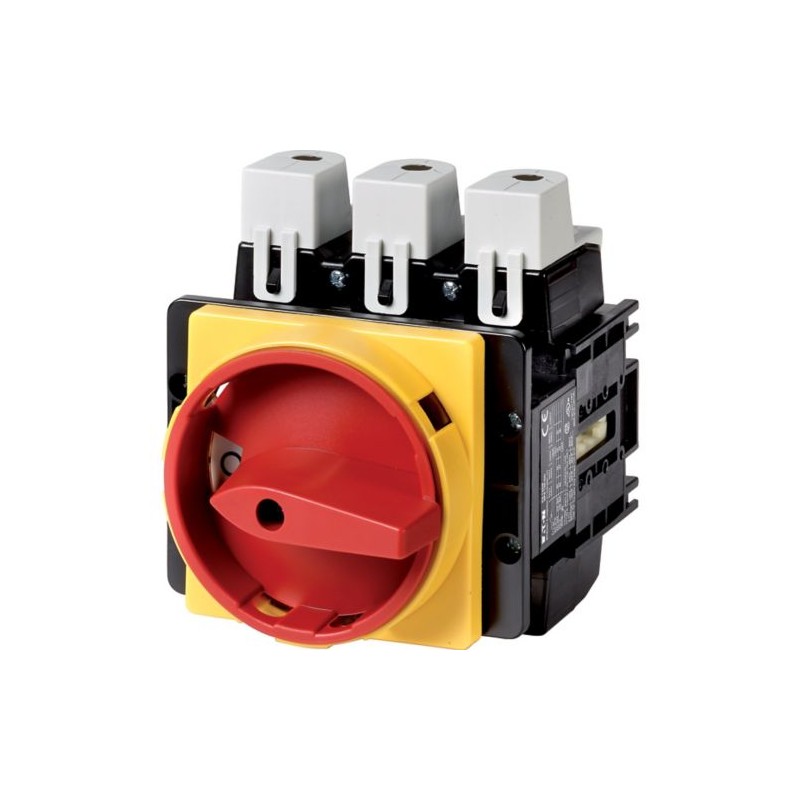

P5-315/EA/SVB/N 280952 Y7-280952 EATON ELECTRIC Interruttori generali, 3 poli + N, 315 A, Funzione di arrest..

P5-315/EA/SVB/N

280952

Y7-280952

EATON-MOELLER

Interruttori generali, 3 poli + N, 315 A, Funzione di arresto d'emergenza, lucchettabile in posizione 0, da incasso

Generale Interruttore 3 poli + N 315 A Maniglia da incasso

Eaton Moeller® series P5 Interruttore generale, P5, 315 A, montaggio a incasso, 3 poli + N, Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, lucchettabile in posizione 0

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $645.56
Prezzo unitario: $645.56
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series P5 Interruttore generale
Sigla catalogo
280952
EAN
4015082809522
Lunghezza/profondità del prodotto
200 mm
Altezza prodotto
150 mm
Larghezza prodotto
130 mm
Peso prodotto
2.477 kg
Conformità
Con marchio CE
Certificazione/i
IEC 60947
CSA Std. C22.2 No. 14-05
EN 60947-3
UL 508
VDE
CSA File No.: 223805
CSA-C22.2 No. 14-05
UL Category Control No.: NLRV, NLRV7
UL File No.: E36332
CSA
CSA Class No.: 3211-05
IEC/EN 60947-3
CE
IEC/EN 60947
CSA-C22.2 No. 94
IEC/EN 60204
VDE 0660
UL
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P5-315/EA/SVB/N

Specifiche del prodotto

Categoria prodotto
Interruttore generale
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Massima frequenza di manovra
50 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Corrente permanente nominale in AC-21, 400 V
315 A
Corrente permanente nominale in AC-23, 400 V
315 A
Corrente nominale ininterrotta (Iu)
315 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
110 kW
Tensione per coppia di contatti in serie
42 V
Accessori
Contatto ausiliario montato dall'utente.
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
90 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
5,8 kA
5,8 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
morsetto telaio
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
20 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
40 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
35 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
75 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
35 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
100 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
100 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
12.7 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
12.7 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
15 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
4
Metodo di montaggio
Montaggio a incasso
Grado di protezione
NEMA 12
Adatto per
Montaggio frontale a 4 fori
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Impianto di blocco
lucchettabile in posizione 0
Funzioni
bloccabile
Funzione di arresto d'emergenza
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
6 mm AF, Chiave a testa esagonale, Vite terminale
Durata meccanica
80.000 operazioni
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
Capacità morsetti
1 x 20 x 5 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 185 mm², con conduttore unico o a trefoli
2 x 20 x 3 mm Numero di segmenti x larghezza x spessore, fascetta in rame
1 x 120 mm², Flessibile con puntalino DIN 46228
2 x 70 mm², con conduttore unico o a trefoli
2 x 50 mm², Flessibile con puntalino DIN 46228
350 MCM (AWG), conduttore rigido o flessibile con puntalino
300 MCM (AWG), flessibile
Poteri d’interruzione (contatti principali, uso generico)
300 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
3
Numero di contatti in serie a DC-23A, 48 V
3
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
1800 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
1650 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
1550 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
400 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
2050 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
10 kA, SCCR (UL/CSA)
800 A Classe RK1, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
65 kA, SCCR (UL/CSA)
400 A, Classe J, fusibile max., SCCR (UL/CSA)
Classe di protezione da corto circuito
315 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
315 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
182 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
205 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
184 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
50 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
147 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
138 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
135 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
50 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
100 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
315 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
315 A
Corrente nominale di esercizio per dissipazione specifica (In)
315 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
55 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
110 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
132 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
45 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
75 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
75 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
45 kW
Coppia di serraggio
16 Nm, Morsetti a bullone
140 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Capacità di interruzione nominale
100 HP a 480 V AC, trifase
100 HP a 600 V AC, trifase
20 HP a 120 V AC, monofase
35 HP a 240 V AC, monofase
35 HP a 277 V AC, monofase
40 HP a 120 V AC, trifase
75 HP a 240 V AC, trifase

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P5-315/EA/SVB/N Y7-280952 280952 FR_280923.pdf 2 Mbytes P5-315/EA/SVB/N Y7-280952 280952 FR_280923.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
