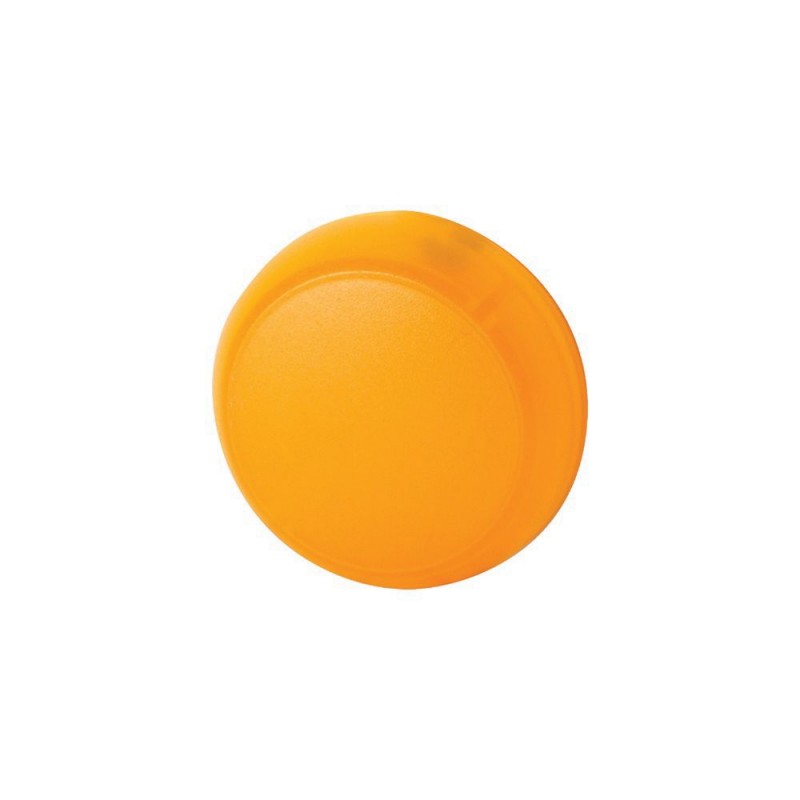

M22-XL-A 118740 Y7-118740 EATON ELECTRIC Lente, indicatore luminoso, piatta, color ambra Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XL-A 118740 Y7-118740 EATON ELECTRIC Lente, indicatore luminoso, piatta, color ambra

M22-XL-A

118740

Y7-118740

EATON-MOELLER

Lente, indicatore luminoso, piatta, color ambra

Lente indicatore ambra a filo

Eaton Moeller® series M22 Lens, indicator light, flush, amber

RMQ-Titan monocromatico indicatore luminoso piatto lente colorata. Si adatta all'elemento anteriore della spia di direzione. Ad esempio, può essere utilizzato come sostituto e anche per cambiare il colore di una spia. È approvato per l'uso in tutto il mondo. Il nuovo colore zamberz completa il portafoglio esistente.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > obiettivo per dispositivi di controllo del circuito

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2.57
Prezzo unitario: $2.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Lens
Catalog Number
118740
EAN
4015081168903
Product Length/Depth
29 mm
Product Height
9 mm
Product Width
29 mm
Product Weight
0.002 kg
Compliances
CE
Model Code
M22-XL-A

Features & Functions

Design
Flat
Inscription
Individual inscription possible: ≤ 5 characters: letter height 5 mm
Individual inscription possible: > 5 characters: letter height 3 mm
Inscription type
Blank
Lens color
Orange

General

Product category
Accessories
Type
Lenses for indicator lights

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 118740 Apparecchi elettrici a bassa tensione (EC001072)
Caratteristica Valore
colore della lente (EF000207) arancione
forma della lente (EF001371) tondo
forma costruttiva (EF000767) piatto
etichettato (EF001537) No
diametro di montaggio (EF000943) 22.5 mm
diametro (EF000551) 29.6 mm
larghezza (EF000008) 29 mm
altezza (EF000040) 9 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XL-A Y7-118740 118740 EN_289241.pdf 3 Mbytes M22-XL-A Y7-118740 118740 EN_289241.pdf
