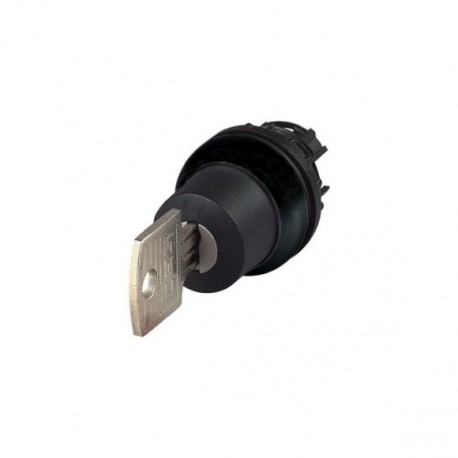

M22S-WRS-SA(*)-* 216893 Y7-216893 EATON ELECTRIC Pulsante a chiave, 2 posizioni, permanente versione secondo.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-WRS-SA(*)-* 216893 Y7-216893 EATON ELECTRIC Pulsante a chiave, 2 posizioni, permanente versione secondo..

M22S-WRS-SA(*)-*

216893

Y7-216893

EATON-MOELLER

Pulsante a chiave, 2 posizioni, permanente versione secondo indicazione

Selettore di chiavi; Incastro; 2 posizioni; Per il sistema di chiavi; Anello nero

Pulsante a chiave, permanente, 2 posizioni 0, Anello frontale colore nero, Adatto per serrature d'impianto

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Pulsante a chiave, permanente, 2 posizioni 0, Anello frontale colore nero, Adatto per serrature d'impianto
Pulsante a chiave, Assortimento: RMQ-Titan, Apparecchio singolo, Forma costruttiva: comando a chiave, permanente, Adatto per serrature d'impianto, 2 posizioni, Grado di protezione: IP66, Anello frontale colore nero, Collegamento a SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, con 2 chiavi, Conformità alle norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66

Programma di fornitura

Assortimento
RMQ-Titan
Funzione di base
Selettori a chiave
Design RMQ
Classico
Diametro foro di montaggio [⌀]
22.5 mm
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Forma costruttiva
comando a chiave
permanente
Funzione: [= ad impulso]
60°
Adatto per serrature d'impianto
2 posizioni
Posizione di estraibilità della chiave
0
Grado di protezione
IP66
Anello frontale
Anello frontale colore nero
Collegamento a SmartWire-DT
sì
con collegamenti SWD-RMQ
Informazioni sull'entità della fornitura
con 2 chiavi

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
VDE 0660
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra [man/h]
≦ 100
Momento torcente dell'azionamento
≦ 0.5 Nm
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66
Temperatura ambientea giorno
-25 - +70 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
30
Durata dell'urto 11 ms
semionda
secondo IEC 60068-2-27 g
Omologazioni navali
DNV
GL
LR

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Switch da quadro (EC000222)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per selettore (ecl@ss13-27-37-12-13 [AKF031019])
Numero di posizioni di commutazione
2
Tipologia di azionamento
Chiave
Illuminabile
No
Colore dell’elemento di azionamento
Nero
Colore della calotta del segnalatore luminoso
Altro
Forma della lente
Tondo
Diametro del foro
22.5 mm
Larghezza dell’apertura
0 mm
Altezza dell’apertura
0 mm
Funzione di commutazione con bloccaggio a scatto
Si
Tattile
No
Con anello frontale
Si
Materiale dell’anello frontale
Plastica
Colore dell'anello frontale
Nero
Grado di protezione (IP), lato frontale
IP66
Tipo di protezione (NEMA)
4X, 13

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WRS-SA(*)-* Y7-216893 216893 IT_216893.pdf 115 Kbytes M22S-WRS-SA(*)-* Y7-216893 216893 IT_216893.pdf
