EATON - MOELLERAusili di controllo e segnalazioneM22-DDL-*-*-* 226770 Y7-226770 EATON ELECTRIC Pulsante doppio, +indicatore luminoso, bianco , bianco, pulsan..

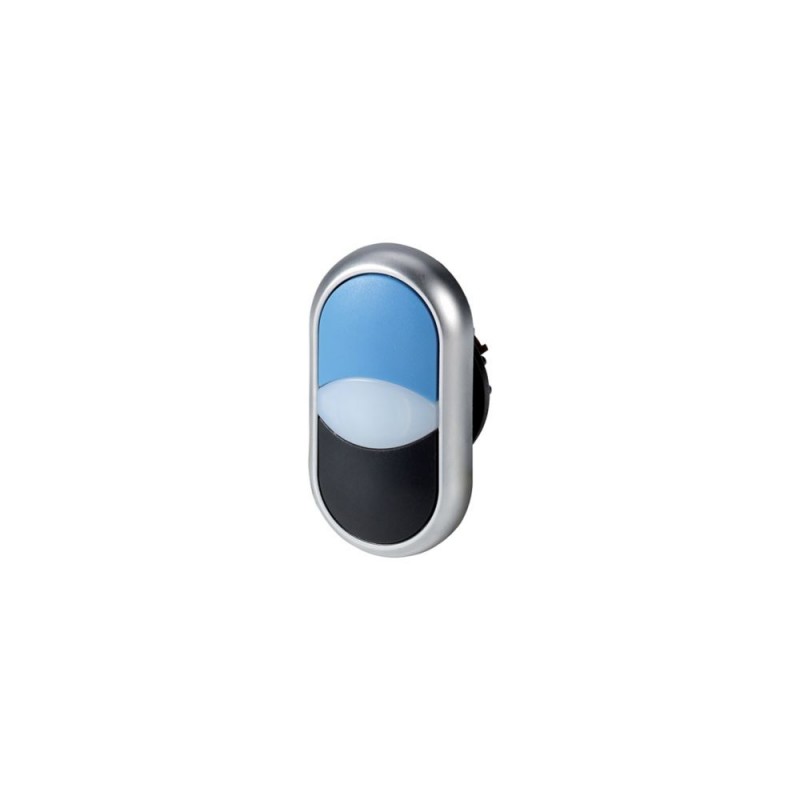

EATON - MOELLER M22-DDL-*-*-* 226770 Y7-226770 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

M22-DDL-*-*-* 226770 Y7-226770 EATON ELECTRIC Pulsante doppio, +indicatore luminoso, bianco , bianco, pulsan..

Riferimento: M22-DDL-*-*-*

Codice: 226770

Numero di catalogo: Y7-226770

Produttore: EATON - MOELLER

Descrizione:

Pulsante doppio, +indicatore luminoso, bianco , bianco, pulsante off sporgente nero, scrivibile
Doppio pulsante + spia luminosa; 22 mm; In evidenza; Personalizzabile; Anello in titanio
Eaton Moeller® series M22 Double actuator pushbutton, RMQ-Titan, Actuators and indicator lights non-flush, momentary, White lens, selectable, individual facility for inscription, Bezel: titanium
Pulsante a doppio attuatore, Gamma prodotti: RMQ-Titan, Unità singola, Design: Attuatori e spie luminose momentanei non a filo, Descrizione: Lente bianca, Piastra pulsante: selezionabile, Piastra pulsante singola per iscrizione, Grado di protezione: IP66, Cornice: titanio, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 29,7 x 54,7, Informazioni per l'ordine: Note sulla scritta personalizzata → Scheda tecnica, Ulteriori informazioni sul prodotto (link), Norme: IEC/EN 60947, VDE 0660

Categorie:

  • Apparecchi elettrici a bassa tensione > Pulsante da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series pulsante doppio M22
Sigla catalogo
226770
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
55 mm
Larghezza prodotto
30 mm
Peso prodotto
0.015 kg
Certificazione/i
VDE 0660
CSA
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC/EN 60947
IEC/EN 60947-5
CE
UL 508
UL File No.: E29184
DNV
GL
LR
Note catalogo
Note sulle iscrizioni personalizzate → Scheda tecnica, informazioni aggiuntive sul prodotto (link)
Codice modello
M22-DDL-*-*-*

Features & Functions

Colore ghiera frontale
titanio
Materiale ghiera frontale
Termoplastico
Progettazione
Non a filo
Comando tradizionale
Caratteristiche
etichettato
Dotato di:
anello frontale
Iscrizione
Possibilità di iscrizione individuale
Colore della lente
Bianco

General

Grado di protezione
NEMA 4X
NEMA 12
NEMA 3R
NEMA 13
IP66
Grado di protezione (lato anteriore)
IP66
NEMA 4X
Durata meccanica
200.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
3600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 29,7 x 54,7 mm
Adatto per
Illuminazione

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Forza di attivazione
5 N
Colore attuatore
Altro
Funzione attuatore
instabile
tattile

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 226770 Apparecchi elettrici a bassa tensione (EC000221)

Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicaaltro
Nome caratteristicanumero di punti di comando (EF001372)
Valore caratteristica2
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicaovale
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicapiatto
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaSì
Nome caratteristicacon copertura protettiva (EF005500)
Valore caratteristicaNo
Nome caratteristicaetichettato (EF001537)
Valore caratteristicaSì
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaNo
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaSì
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicatitanio
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP66
Nome caratteristicaindice di protezione (NEMA), lato frontale (EF011961)
Valore caratteristica4X

DATASHEET - PDF

Titolo
Dimensione
Tipo
M22-DDL-*-*-* Y7-226770 226770 EN_289241.pdf
3 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
