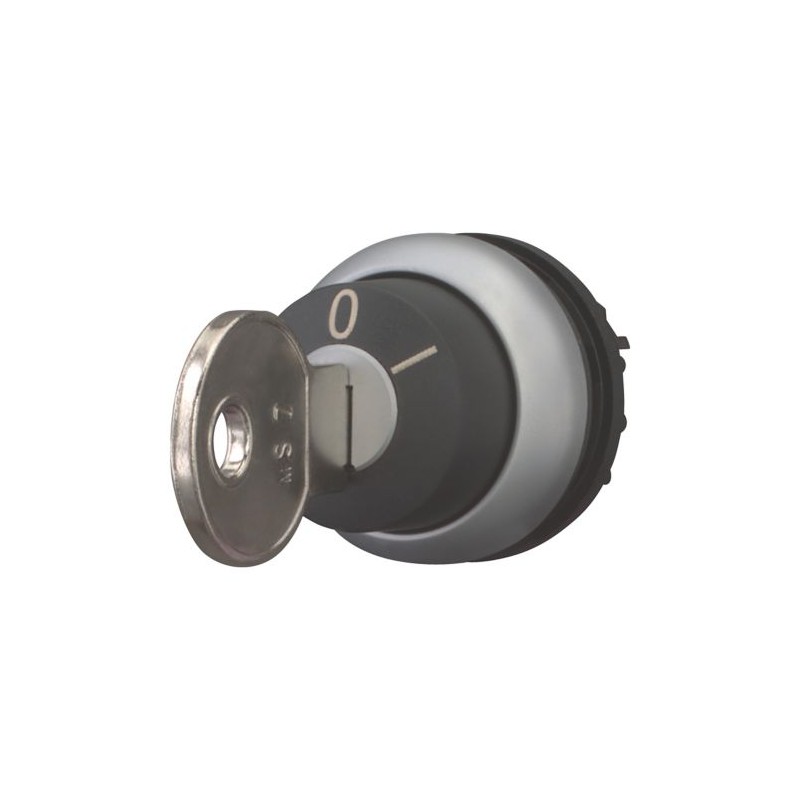

M22-WRS-MS7 111788 Y7-111788 EATON ELECTRIC Pulsante a chiave, 2 posizioni, permanente Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-WRS-MS7 111788 Y7-111788 EATON ELECTRIC Pulsante a chiave, 2 posizioni, permanente

M22-WRS-MS7

111788

Y7-111788

EATON-MOELLER

Pulsante a chiave, 2 posizioni, permanente

Selettore Chiave Interblocco 2 Posizioni Chiave MS7 Anello Titanio

Eaton Moeller® series M22 Key-operated actuator, maintained, 2 positions, MS7, Key withdrawable: 0, I, Bezel: titanium

Attuatore a chiave, Gamma prodotti: RMQ-Titan, Unità singola, Design: Azionamento a chiave, Manutenzione, Non adatto per sistemi a chiave maestra, 2 posizioni, Meccanismo di bloccaggio: MS7, I, Grado di protezione: IP66, Lunetta: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Istruzioni: Funzione di mantenimento/ritorno a molla, può essere sostituito con parti di codifica M22-XC-Y, Estrazione chiavi convertibile con adattatori di codifica M22-XC-..., Con 1 chiave, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $55.26
Prezzo unitario: $55.26
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante a chiave
Sigla catalogo
111788
EAN
4015081113385
Lunghezza/profondità del prodotto
70 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.034 kg
Conformità
Con marchio CE
Certificazione/i
UL 508
EN 60947-5
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
IEC 60947-5
VDE
CSA
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
UL Category Control No.: NKCR
VDE 0660
CSA File No.: 012528
CE
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
UL File No.: E29184
IEC/EN 60947
DNV
GL
LR
Codice modello
M22-WRS-MS7

Features & Functions

Colore ghiera frontale
titanio
Materiale ghiera frontale
Termoplastico
Colore
Nero
Progettazione
Funzionamento a chiave
Comando tradizionale
Dotato di:
anello frontale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y
Codice chiave
MS7

General

Accessori
1 chiave inclusa con l'apparecchiatura in dotazione.
Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
100 operazioni/h
Coppia di esercizio
0.5 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Diametro anteriore: 29,7 mm
Angolo di commutazione
60 °
Tipo
Selettore a chiave

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Colore attuatore
Nero
Funzione attuatore
Permanente
Chiave estraibile in posizione 1
funzione di commutazione con bloccaggio a scatto
Chiave estraibile in posizione 0
Tipo attuatore
Chiave
Numero di posizioni dell’interruttore
2

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 111788 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 2
tipo di elemento di azionamento (EF006976) chiave
adatto per illuminazione (EF001142) No
colore dell'elemento di azionamento (EF007167) nero
colore della calotta del segnalatore luminoso (EF007165) altro
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) titanio
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRS-MS7 Y7-111788 111788 EN_289241.pdf 3 Mbytes M22-WRS-MS7 Y7-111788 111788 EN_289241.pdf
