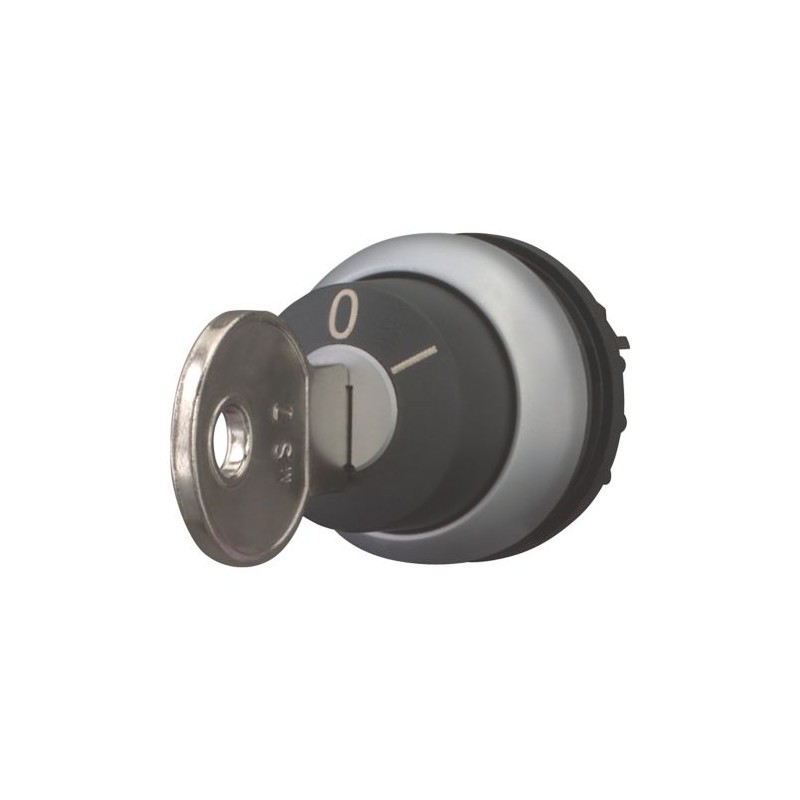

EATON - MOELLER M22-WRS-MS7 111788 Y7-111788 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

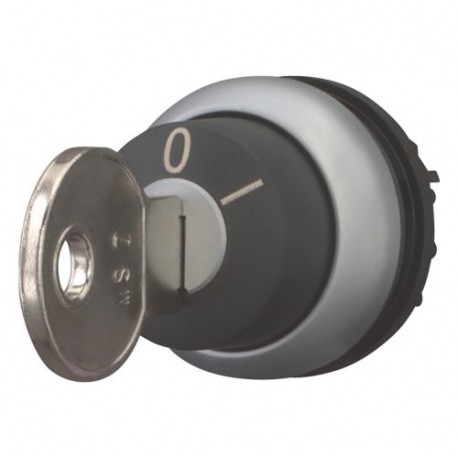

M22-WRS-MS7 111788 Y7-111788 EATON ELECTRIC M22-WRS-MS7Q seletor de chave 2 posições, bloqueando

Referência: M22-WRS-MS7

Código: 111788

Número de catálogo: Y7-111788

Fabricante: EATON - MOELLER

Descrição:

M22-WRS-MS7Q seletor de chave 2 posições, bloqueando
Chave Seletor Intertravamento 2 Posições Chave MS7 Anel Titânio
Eaton Moeller® série M22 Atuador operado por chave, mantido, 2 posições, MS7, Chave removível: 0, I, Moldura: titânio
Atuador com chave, Família de produtos: RMQ-Titan, Unidade única, Design: Operado por chave, Manutenção, Não adequado para sistemas de chave mestra, 2 posições, Mecanismo de travamento: MS7, I, Grau de proteção: IP66, Bisel: titânio, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Instruções: Função de permanência/retorno por mola, pode ser alterada com peças de codificação M22-XC-Y, Extração de chave conversível com adaptadores de codificação M22-XC-..., Com 1 chave, Normas: IEC/EN 60947, VDE 0660, Grau de proteção: IP66

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 37,73 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Operado por tecla atuador, RMQ-Titan, Chave operados, mantidos, Não é adequado para sistemas de chave mestra, 2 posições, MS7, Chave extraível na posição I, Luneta: titânio
Operado por tecla atuador, a gama de Produtos: RMQ-Titan, uma Única unidade, Projeto: Chave operados, mantidos, Não é adequado para sistemas de chave mestra, 2 posições, mecanismo de Bloqueio: MS7, I, Grau de Proteção: IP66, Luneta: titânio, Conexão para SmartWire-DT: sim, com SWD-RMQ conexões Instruções: Stay-put/mola de retorno da função, pode ser alterado com a codificação de peças M22-XC-Y, Chave de retirar conversível com codificação de adaptadores M22-XC-..., Com a tecla 1, as Normas: IEC/EN 60947, VDE 0660, Grau de Proteção: IP66

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Operado por tecla botões
Única unidade/unidade Completa
Única unidade
Design
Operado por chave
mantida
Função: [= retorno por mola]
60°
Não é adequado para sistemas de chave mestra
2 posições
Mecanismo de bloqueio de
MS7
Chave extraível na posição
Zero
Eu
Grau de Proteção
IP66
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
sim
com SWD-RMQ conexões
Instruções
Stay-put/mola de retorno da função, pode ser alterado com a codificação de peças M22-XC-Y
Chave retirar conversível com codificação de adaptadores M22-XC-...
Informações sobre o equipamento fornecido
Com 1 chave

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
> 0,1 x 10Seis
Freqüência de operação [de Operações/h]
≦ 100
Torque de operação
≦ 0,5 Nm
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
IP66
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Frente elemento chave seletora (EC000222)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para chaves seletoras (ecl@ss10.0.1-27-37-12-13 [AKF031014])
Número de posições de interruptor
Dois
Tipo de elemento de controle
Chave
Apropriado para a iluminação
Nenhum
Cor do elemento de controle
Preto
Cor da luz indicadora de cap
Outros
Tipo de construção da lente
Rodada
Diâmetro do furo
22,5 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Função de comutação de travamento
Sim
De retorno por mola
Nenhum
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Outros
Grau de proteção (IP), airbag lateral
IP66
Grau de proteção (NEMA)
4X

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X197

ETIM for 111788 Componentes industriais para Baixa Tensão (EC000222)

Nome da característicaNúmero de posições do interruptor (EF000231)
Valor da característica2
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaChave
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaCor da tampa da luz indicadora (EF007165)
Valor da característicaOutro
Nome da característicaForma de lente (EF006253)
Valor da característicaRedondo
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica22.5 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaSim
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaNão
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaTitânio
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4X, 13
