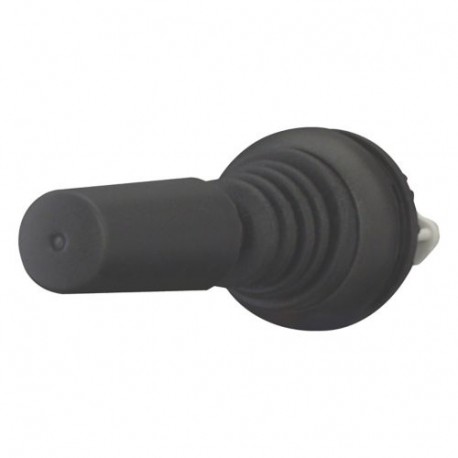

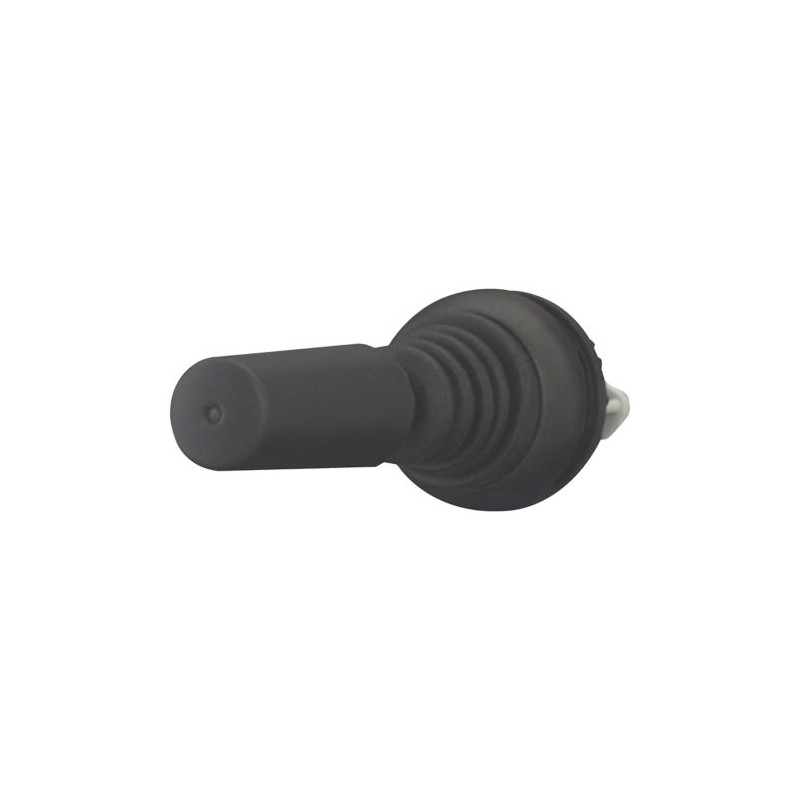

M22S-WJ2H 289197 Y7-289197 EATON ELECTRIC Joystick 2 posizioni, orizzontale ad impulso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-WJ2H 289197 Y7-289197 EATON ELECTRIC Joystick 2 posizioni, orizzontale ad impulso

M22S-WJ2H

289197

Y7-289197

EATON-MOELLER

Joystick 2 posizioni, orizzontale ad impulso

Joystick di ritorno 2 posizioni orizzontale nero

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, With plastic shaft, 2 positions, Bezel: black, momentary, Horizontal

Joystick, Gamma prodotti: RMQ-Titan, Unità singola, Descrizione: con un punto di comando per direzione di lavoro, Con albero in plastica, 2 posizioni, Grado di protezione: IP66, Cornice: nera, Collegamento a SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: - N/A -, Funzione: momentaneo, Orizzontale, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore di comando a joystick

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $69.25
Prezzo unitario: $69.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
289197
EAN
4015082891978
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.028 kg
Certifications
UL Category Control No.: NKCR
IEC/EN 60947-5
CSA-C22.2 No. 94-91
UL File No.: E29184
VDE 0660
CSA Class No.: 3211-03
CSA File No.: 012528
CE
CSA
IEC/EN 60947
UL
UL 508
CSA-C22.2 No. 14-05
Model Code
M22S-WJ2H

Features & Functions

Bezel color
Black
Bezel material
Plastic
Fitted with:
Front ring
Plastic shaft
Filament bulb (24 V)
Retraction in 0-position

General

Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Product Category
RMQ-Titan
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuating force
5 N
Actuator function
Momentary
Horizontal
Number of actuation directions
2

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 289197 Apparecchi elettrici a bassa tensione (EC000632)
Caratteristica Valore
corrente d'esercizio nominale Ie a AC-21 (EF002417) 0 A
fissaggio centrale, diametro del foro (EF002424) 22.5 mm
lunghezza del joystick (EF006524) 75 mm
numero di direzioni di azionamento (EF002425) 2
numero di posizioni di commutazione (EF000231) 1
numero di contatti di chiusura per ogni direzione di azionamento (EF002427) 0
numero di contatti di apertura per ogni direzione di azionamento (EF008263) 0
numero di contatti invertitori per ogni direzione (EF005599) 0
con ritorno in posizione zero (EF002428) Sì
bloccaggio in posizione zero (EF006283) No
emettitore di codici (EF005666) No
segnale uscita analogica configurabile (EF003236) No
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WJ2H Y7-289197 289197 EN_289241.pdf 3 Mbytes M22S-WJ2H Y7-289197 289197 EN_289241.pdf
