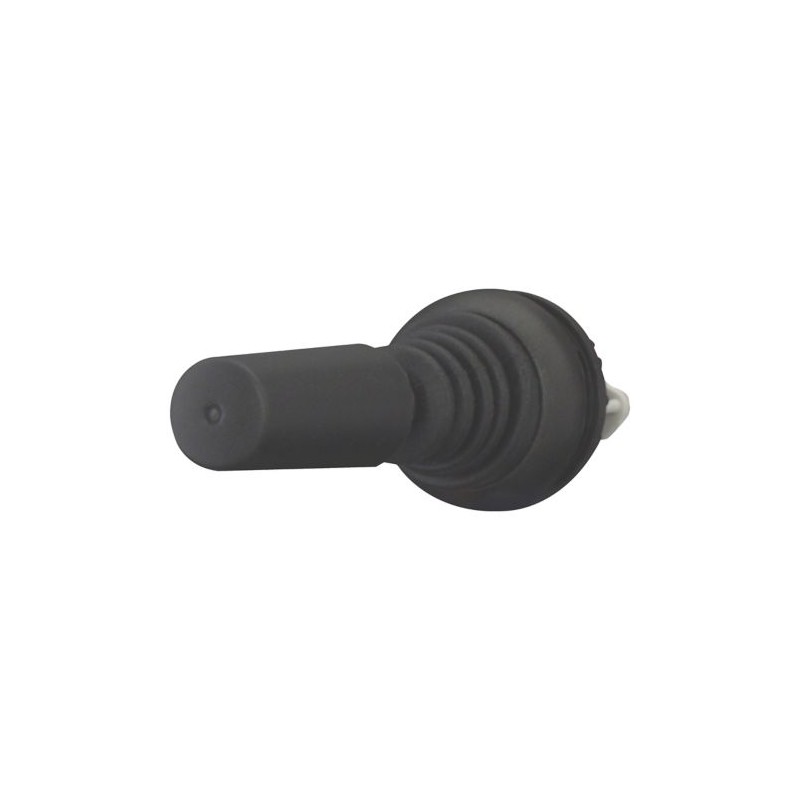

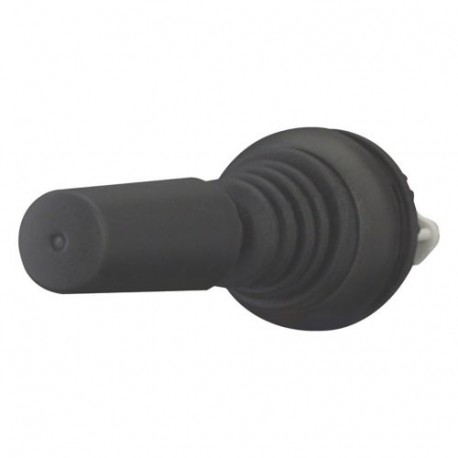

M22S-WJ2H 289197 Y7-289197 EATON ELECTRIC Joystick, 2 Stellungen, horizontal, tastend, Kunststoffachse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-WJ2H 289197 Y7-289197 EATON ELECTRIC Joystick, 2 Stellungen, horizontal, tastend, Kunststoffachse

M22S-WJ2H

289197

Y7-289197

EATON-MOELLER

Joystick, 2 Stellungen, horizontal, tastend, Kunststoffachse

M22S-WJ2H

Eaton Moeller® series M22 Joystick, mit einem Schaltpunkt je Betätigungsrichtung, mit Kunststoffachse, 2 Stellungen, Frontring Schwarz, tastend, horizontal

Joystick, Lieferprogramm: RMQ-Titan, Einzelgerät, Beschreibung: mit einem Arbeitspunkt pro Arbeitsrichtung, Mit Kunststoffwelle, 2 Positionen, Schutzart: IP66, Blende: schwarz, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontabmessungen: - N/A -, Funktion: tastend, Horizontal, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter, Joystick

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $68.54
Stückpreis: $68.54
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Joystick
Katalognummer
289197
Produkt Länge/Tiefe
100 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.028 kg
Zertifikat(e)
UL Category Control No.: NKCR
IEC/EN 60947-5
CSA-C22.2 No. 94-91
UL File No.: E29184
VDE 0660
CSA Class No.: 3211-03
CSA File No.: 012528
CE
CSA
IEC/EN 60947
UL
UL 508
CSA-C22.2 No. 14-05
EAN
4015082891978
Modellcode
M22S-WJ2H

Features & Functions

F-Ring.frb
Schwarz
Frontringmat.
Plastik
Ausstattung:
Frontring
Kunststoffschaft
Glühlampe (24 V)
Rückzug in Nullstellung

General

Schutzart
IP66
NEMA 4x, 13
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
2000 Schaltspiele/h
Produktkategorie
RMQ-Titan
Typ
Joystick

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Electrical rating

Bemessungsbetriebsstrom (le) bei AC-21, 400 V, 415 V
0 A

Communication

Anbindung an SmartWire-DT
Ja
Mit SWD-RMQ-Anschaltungen

Actuator

Betätigungskraft
5 N
Stellgliedfunktion
Tastend
Waagerecht
Anzahl Betätig.richtungen
2

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 289197 Niederspannungsschaltgeräte (EC000632)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei AC-21 (EF002417) 0 A
Zentralbefestigung, Lochdurchmesser (EF002424) 22.5 mm
Joysticklänge (EF006524) 75 mm
Anzahl der Betätigungsrichtungen (EF002425) 2
Anzahl der Schaltstellungen (EF000231) 1
Anzahl der Schließer je Betätigungsrichtung (EF002427) 0
Anzahl der Öffner je Betätigungsrichtung (EF008263) 0
Anzahl der Wechselkontakte je Richtung (EF005599) 0
Mit Rückzug in Nullstellung (EF002428) Ja
Verriegelung in Nullstellung (EF006283) Nein
Codegeber (EF005666) Nein
Analogausgangssignal konfigurierbar (EF003236) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WJ2H Y7-289197 289197 EN_289241.pdf 3 Mbytes M22S-WJ2H Y7-289197 289197 EN_289241.pdf
