> EATON - MOELLER>Automatic Circuit Breakers Open Frame >+IZMX-ST110AD-1 184271 Y7-184271 ELECTRIC Shunt release 110-125 VAC/DC. Vendibile solo assemblato.
Prodotto precedente Prodotto successivo

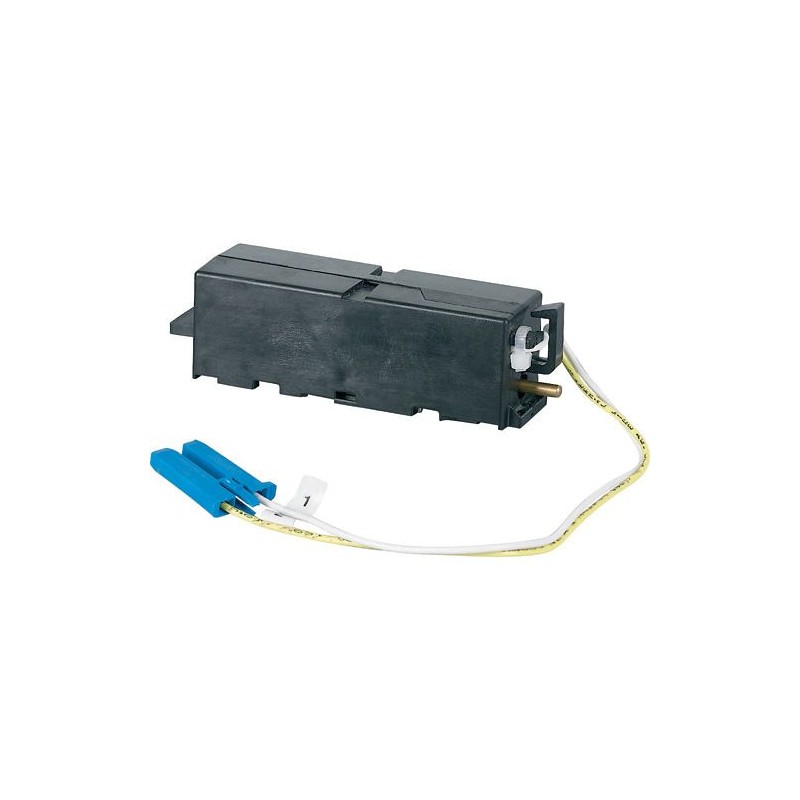

+IZMX-ST110AD-1 184271 Y7-184271 EATON ELECTRIC Shunt release 110-125 VAC/DC. Vendibile solo assemblato. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+IZMX-ST110AD-1 184271 Y7-184271 EATON ELECTRIC Shunt release 110-125 VAC/DC. Vendibile solo assemblato.

+IZMX-ST110AD-1

184271

Y7-184271

EATON-MOELLER

Shunt release 110-125 VAC/DC. Vendibile solo assemblato.

Shunt 110-127 VAC/DC Trigger

Shunt release 110-125 VAC/DC

Accessori, Sganciatore di bypass (per interruttore di potenza), Combinabile con uno sganciatore di minima tensione o un secondo sganciatore di derivazione., Frequenza operativa massima Attuazioni/minuto 3, Limitato a 3/min a causa dell'elevata corrente di rilevamento per 35 ms., Si prega di notare che la frequenza di commutazione dell'interruttore automatico = 60/h, Tensione di controllo nominale Us 110 - 127 V AC 50/60 Hz, 110 - 125 V DC V, campo di funzionamento x US 0,7 - 1,1 Fattore, max. corrente di mantenimento A 0,071 A, max. corrente di rilevamento (35 ms) A 5,54 A, max. potenza continua AC/DC 10 VA/W, max. potenza di ingresso (35 ms) AC/DC 540 VA/W, Tempo totale di commutazione dell'interruttore @ US=100% 30 (IZMX16..., INX16...), 35 (IZMX40..., INX40...) ms, Per l'uso con IZMX16..., IZMX40..., INX16..., INX40...

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Automatic Circuit Breakers Open Frame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: IZMX-ST110AD-1 184272

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series IZMX/INX - ACB
Catalog Number
184271
EAN
4015081797011
Product Length/Depth
150 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.113 kg
Compliances
RoHS conform
Model Code
+IZMX-ST110AD-1

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
AC/DC
Control voltage operating range
110 - 127 V AC (50/60 Hz)
0.7 - 1.1 x Us
110 - 125 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
127 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
127 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
125 V
Current rating - max
0.071 A (maximum holding current)
Rated operational current
0.071 A (maximum holding current)
Starting current rating
5.54 A (35 ms)
Adjustment range undelayed short-circuit release (end value) - max
0 A
Power consumption
10 VA/W AC/DC
Pick-up power consumption at 35 ms - max
540 VA/W
Circuit breaker total switching time
30 ms (Us = 100%) (IZMX16…, INX16…)
35 ms (Us = 100%) (IZMX40…, INX40…)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
IZMX16..., IZMX40...
INX16..., INX40...

ETIM for 184271 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 110 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 110 V
tensione di alimentazione pilota nominale DC (EF003980) 110 V
tipo di tensione per l'azionamento (EF008242) AC/DC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
assorbimento di potenza (EF000346) 10 W
tipo di collegamento elettrico (EF003961) collegamento a connettore piatto
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) Sì
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IZMX-ST110AD-1 Y7-184271 184271 IT_184271.pdf 107 Kbytes +IZMX-ST110AD-1 Y7-184271 184271 IT_184271.pdf
