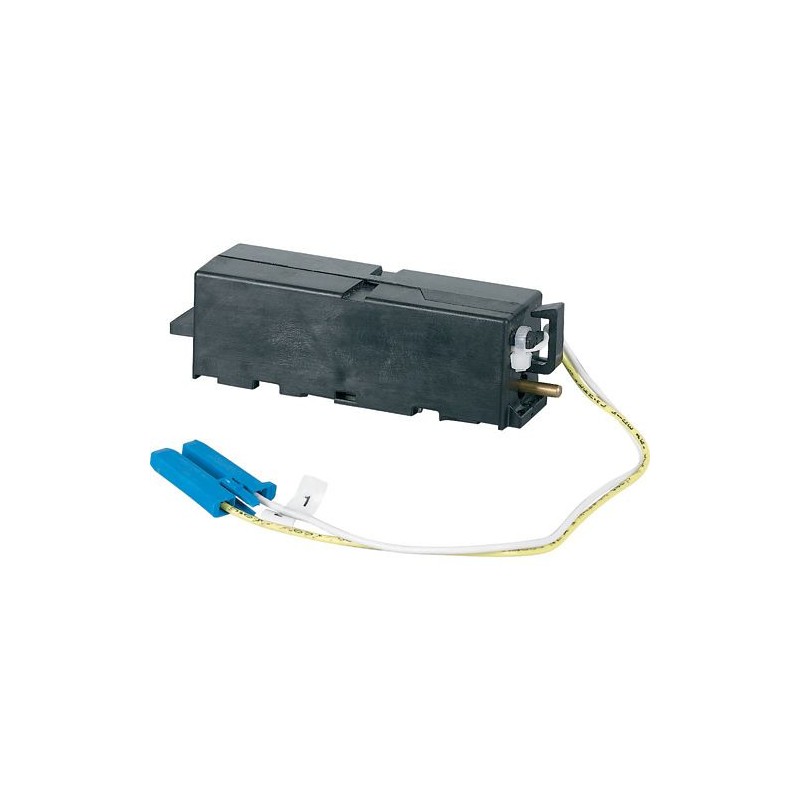

+IZMX-ST110AD-1 184271 Y7-184271 EATON ELECTRIC Shunt release 110-125 VAC/DC. Ne peut être vendu qu'assemblé. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IZMX-ST110AD-1 184271 Y7-184271 EATON ELECTRIC Shunt release 110-125 VAC/DC. Ne peut être vendu qu'assemblé.

+IZMX-ST110AD-1

184271

Y7-184271

EATON-MOELLER

Shunt release 110-125 VAC/DC. Ne peut être vendu qu'assemblé.

+IZMX-ST110AD-1

Déclencheur à émission de tension

Accessoires, Déclencheur shunt (pour disjoncteur de puissance), Peut être combiné avec un déclencheur de sous-tension ou un deuxième déclencheur shunt., Fréquence de fonctionnement maximale Actionnements/minute 3, Limitée à 3/min en raison du courant de captation élevé pendant 35 ms., Veuillez noter que la fréquence de commutation du disjoncteur = 60/h, Tension nominale de commande Us 110 - 127 V AC 50/60 Hz, 110 - 125 V DC V, Plage de fonctionnement x US 0,7 - 1,1 Facteur, courant de maintien max. In 0.071 A, courant de prise max. (35ms) In 5.54 A, puissance continue max. AC/DC 10 VA/W, puissance de traction max. (35ms) AC/DC 540 VA/W, Temps de commutation total du disjoncteur @ US=100% 30 (IZMX16..., INX16...), 35 (IZMX40..., INX40...) ms, Pour utilisation avec IZMX16..., IZMX40..., INX16..., INX40...

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Aller au produit alternatif: IZMX-ST110AD-1 184272

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series IZMX/INX - ACB
Catalog Number
184271
Model Code
+IZMX-ST110AD-1
EAN
4015081797011
Product Length/Depth
150 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.113 kg
Compliances
RoHS conform

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
AC/DC
Control voltage operating range
110 - 127 V AC (50/60 Hz)
0.7 - 1.1 x Us
110 - 125 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
110 V
Rated control supply voltage (Us) at AC, 50 Hz - max
127 V
Rated control supply voltage (Us) at AC, 60 Hz - min
110 V
Rated control supply voltage (Us) at AC, 60 Hz - max
127 V
Rated control supply voltage (Us) at DC - min
110 V
Rated control supply voltage (Us) at DC - max
125 V
Current rating - max
0.071 A (maximum holding current)
Rated operational current
0.071 A (maximum holding current)
Starting current rating
5.54 A (35 ms)
Adjustment range undelayed short-circuit release (end value) - max
0 A
Power consumption
10 VA/W AC/DC
Pick-up power consumption at 35 ms - max
540 VA/W
Circuit breaker total switching time
30 ms (Us = 100%) (IZMX16…, INX16…)
35 ms (Us = 100%) (IZMX40…, INX40…)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
IZMX16..., IZMX40...
INX16..., INX40...

ETIM for 184271 Appareillage industriel basse tension (EC001023)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 110 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 110 V
Tension d'alimentation de courant nominal CC (EF003980) 110 V
Type de tension d'actionnement (EF008242) CA/CC
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (EF008187) 0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (EF008188) 0 A
Puissance absorbée (EF000346) 10 W
Finition du raccordement électrique (EF003961) Raccordement par fiche plate
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Adapté à un disjoncteur (EF005863) Oui
Adapté à un commutateur (EF001543) Oui
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non
