> EATON - MOELLER>Ausili di controllo e segnalazione >Q18LX/WB 051741 Q18LX-WB ELECTRIC Indicatore luminoso, senza lente, + Gl 24V
Prodotto precedente Prodotto successivo

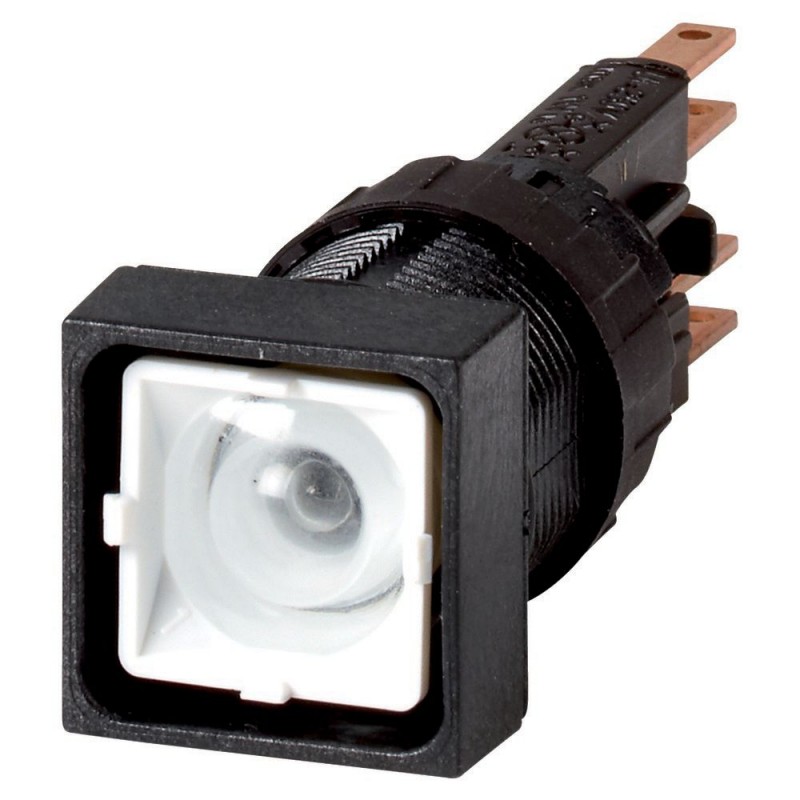

Q18LX/WB 051741 Q18LX-WB EATON ELECTRIC Indicatore luminoso, senza lente, + Gl 24V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Q18LX/WB 051741 Q18LX-WB EATON ELECTRIC Indicatore luminoso, senza lente, + Gl 24V

Q18LX/WB

051741

Q18LX-WB

EATON-MOELLER

Indicatore luminoso, senza lente, + Gl 24V

Maggiori dettagli


apparecchi elettrici a bassa tensione > Luce di segnalazione

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $11.39
Prezzo unitario: $11.39

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Indicatore luminoso, senza lente, + Gl 24V
Indicatore luminoso RMQ16 senza lente, incluso elemento luminoso. Il pulsante soddisfa il grado di protezione IP65 ed è omologato per l'impiego in tutto il mondo.

Programma di fornitura

Assortimento
RMQ16
Funzione di base
Indicatori luminosi
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Grado di protezione
IP65
Collegamento a SmartWire-DT
no

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Grado di protezione IEC/EN 60529
IP65
Temperatura ambientea giorno
25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
> 40
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda g
Sezioni di collegamento
0,5 - 1,0 mm2
Connettore Faston
2,8 x 0,8 mm secondo DIN 46244
Connettore Faston
2,8 x 0,8 mm secondo DIN 46247 e IEC 60760
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
800 V AC
Tensione nominale di isolamento [Ui]
250 V
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di impiego [Ue]
24 V AC
Impiego dei manicotti d'isolamento ISH2.8
>24 V AC/DC consigliato
>50 V AC o 120 V DC obbligatorio, anche sui connettori Faston non occupati

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / segnalatore luminoso, dispositivo completo (EC000272)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Segnalatore lumin. apparecchio completo ([email protected] [AKF041014])
numero di segnalatori luminosi
1
colore della lente
senza calotta
esecuzione del portalampada
W2 x 4,6
Con lampada inclusa
no
tensione d’esercizio nominale Ue
0 - 24 V
tipo di tensione di alimentazione
AC/DC
esecuzione del collegamento elettrico
collegamento a connettore piatto
forma della lente
quadrato
esecuzione della lente
piatto
diametro del foro
16 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
nero
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
1

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
Q18LX/WB Q18LX-WB 051741 IT_051741.pdf 165 Kbytes Q18LX/WB Q18LX-WB 051741 IT_051741.pdf
