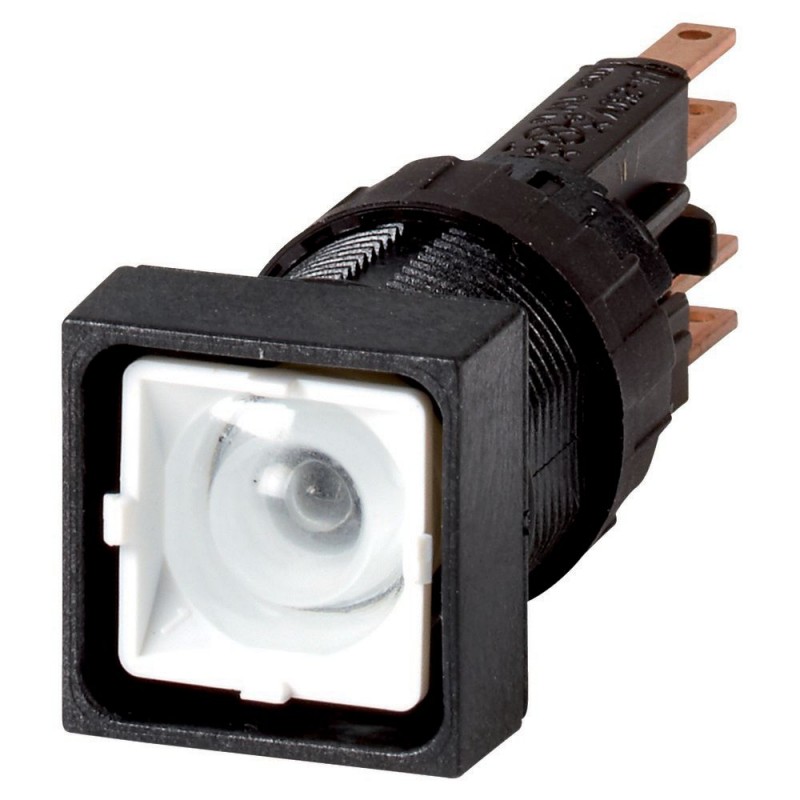

Q18LX/WB 051741 Y7-51741 EATON ELECTRIC Voyant lumineux, sans verrine, + Gl 24V
Q18LX/WB
051741
Y7-51741
EATON-MOELLER
Voyant lumineux, sans verrine, + Gl 24V
LED; 16 millimètres ; 18x18 mm ; Pas de plaque indicatrice ; Avec lampe
Voyant RMQ16 prêt à l’emploi sans lentille. Le bouton-poussoir répond à l’indice de protection IP65 et est approuvé pour une utilisation dans le monde entier.
Appareillage industriel basse tension > Avertisseur lumineux, appareil complet
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Voyant lumineux, sans verrine, + Gl 24V
Voyant lumineux RMQ16 sans verrine avec ampoule. Le bouton répond au degré de protection IP65 et est homologué pour le marché international.
Gamme de livraison
Gamme
RMQ16
Fonction de base
Voyants lumineux
Design RMQ
carré
Appareil individuel/Appareil complet
Appareil individuel
Degré de protection
IP65
Connexion à SmartWire-DT
non
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Degré de protection IEC/EN 60529
IP65
Température ambianteAppareil nu
25 - +60 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Position de montage
Quelconque
Tenue aux chocs
> 40
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal g
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal g
Sections raccordables
0.5 - 1.0 mm2
Bornes plates pour connexion rapide
2.8 x 0.8 mm selon DIN 46244
Clip pour bornes plates
2.8 x 0.8 mm selon DIN 46247 et IEC 60760
Circuits électriques
Tension assignée de tenue aux chocs [Uimp]
800 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
24 V AC
Utilisation d’embouts isolants ISH 2,8
>24 V AC/DC conseillés
>50 V AC ou 120 V DC obligatoires, y compris sur les bornes libres
>50 V AC ou 120 V DC obligatoires, y compris sur les bornes libres
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
25 °C
Température d’emploi max.
+60 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Avertisseur lumineux, appareil complet (EC000272)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appreillage de commande et de signalisation / Voyant complet (ecl@ss13-27-37-12-23 [AKF041019])
nombre de voyants lumineux
1
couleur de la lentille
sans calotte
finition de la douille
W2 x 4,6
source lumineuse fournie
non
tension de fonctionnement nominale Ue
0 - 24 V
type de tension
AC/DC
finition du raccordement électrique
raccordement par fiche plate
type de lentille
carré
finition de la lentille
plat
diamètre de trou
16 mm
largeur de l'ouverture
0 mm
hauteur de l'ouverture
0 mm
avec bague frontale
oui
matériau de la bague frontale
plastique
couleur de bague frontale
noir
indice de protection (IP)
IP65
degré de protection (NEMA)
1
| Caractéristique | Valeur |
|---|---|
| Nombre de voyants lumineux (EF001965) | 1 |
| Couleur de la lentille (EF000207) | Sans calotte |
| Finition de la douille (EF008229) | W2 x 4,6 |
| Avec source lumineuse (EF005905) | Non |
| Tension de fonctionnement nominale Ue (EF002418) | 0 V |
| Type de tension (EF000187) | CA/CC |
| Finition du raccordement électrique (EF003961) | Raccordement par fiche plate |
| Type de lentille (EF006253) | Carré |
| Finition de la lentille (EF008343) | Plat |
| Diamètre de trou (EF000079) | 16 mm |
| Largeur de l'ouverture (EF004565) | 0 mm |
| Hauteur de l'ouverture (EF004778) | 0 mm |
| Avec bague frontale (EF006014) | Oui |
| Matériau de la bague frontale (EF005972) | Plastique |
| Couleur de bague frontale (EF002429) | Noir |
| Classe de protection (IP) (EF005474) | IP65 |
| Classe de protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Q18LX/WB Y7-51741 051741 FR_051741.pdf | 114 Kbytes |
|
