Conformità alle norme
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
89 x 90 x 25 (integrato) mm
Montaggio
Viene montato a scatto nell'alimentatore.
Rigido
0.75⁄2.5 (AWG 22 - 12) mm2
Flessibile con puntalino
0.5⁄1.5 (AWG 22 - 12) mm2
Cacciavite a taglio
3.5 x 0.6 mm
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (surge) (IEC EN 61000-4-5)
2 (cavi di alimentazione simmetrici) kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Ingressi digitali 24 V DC
ingressi configurabili come ingressi analogici
2 (I11, I12)
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialetra uno e l'altro
No
Sezionamento di potenzialeverso le uscite
Sì
Sezionamento di potenzialeall'interfaccia PC, scheda di memoria, easyNet, easyLink
Sì
Tensione nominale di impiego [Ue]
24 V DC
nello stato "0" [Ue]
< 5.0 (I1 - I4), < 8.0 (I11, I12) V DC
nello stato "1" [Ue]
>15.0 (I1 - I4), > 8.0 (I11, I12) V DC
Corrente di ingresso nello stato "1"I11, I12
2,2 (a 24 V DC) mA
Tempo di ritardo da "0" a "1"Soppressione rimbalzi ON
20 ms
Tempo di ritardo da "0" a "1"Soppressione rimbalzi OFF
tip. 0.1 (I1 - I4), tip. 0.25 (I11 - I12) ms
Tempo di ritardo da "1" a "0"Soppressione rimbalzi ON
20 ms
Tempo di ritardo da "1" a "0"Soppressione rimbalzi OFF
tip. 0.1 (I1 - I4), tip. 0.2 (I11, I12) ms
Lunghezza linea (senza schermo)
100 m
Contatore di frequenzaNumero
4 (I1, I2, I3, I4)
Contatore di frequenzaFrequenza di conteggio
< 3 kHz
Contatore di frequenzaForma dell'impulso
rettangolare
Contatore incrementaleNumero
2 (I1 + I2, I3 + I4)
Contatore incrementaleFrequenza di conteggio
≦ 3 kHz
Contatore incrementaleForma dell'impulso
rettangolare
Contatore incrementaleSfasamento segnale
90°
Ingressi contatore rapidiNumero
4 (I1, I2, I3, I4)
Ingressi contatore rapidiFrequenza di conteggio
< 3 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Lunghezza linea schermata
< 20 m
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialerispetto agli ingressi digitali
No
Sezionamento di potenzialeverso le uscite
Sì
Sezionamento di potenzialeverso l'interfaccia PC, scheda di memoria, rete NET, EASY-Link
Sì
Tipo di ingresso
Tensione DC
Campo di segnale
0 - 10 V DC
Risoluzione analogica
0.01 V
Risoluzione digitale
0.01 V
Risoluzione
10 (valore 0 - 1023) Bit
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realedue apparecchi MFD
± 3 %
Precisione del valore realein un singolo apparecchio
± 2 %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Corrente di ingresso
< 1 mA
Lunghezza linea (con schermo)
< 30 m
Ingressi analogici resistenza alla temperatura sensori Pt100 o Ni1000
Numero
2 x Pt100 oppure 2 x Ni1000 (secondo il tipo)
Tipo di ingresso sensore di resistenza
Sensore al platino Pt100 secondo DIN EN 60751, IEC 751: MFD-TP12-PT…

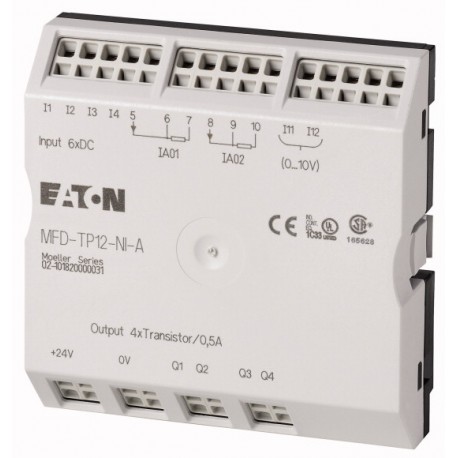

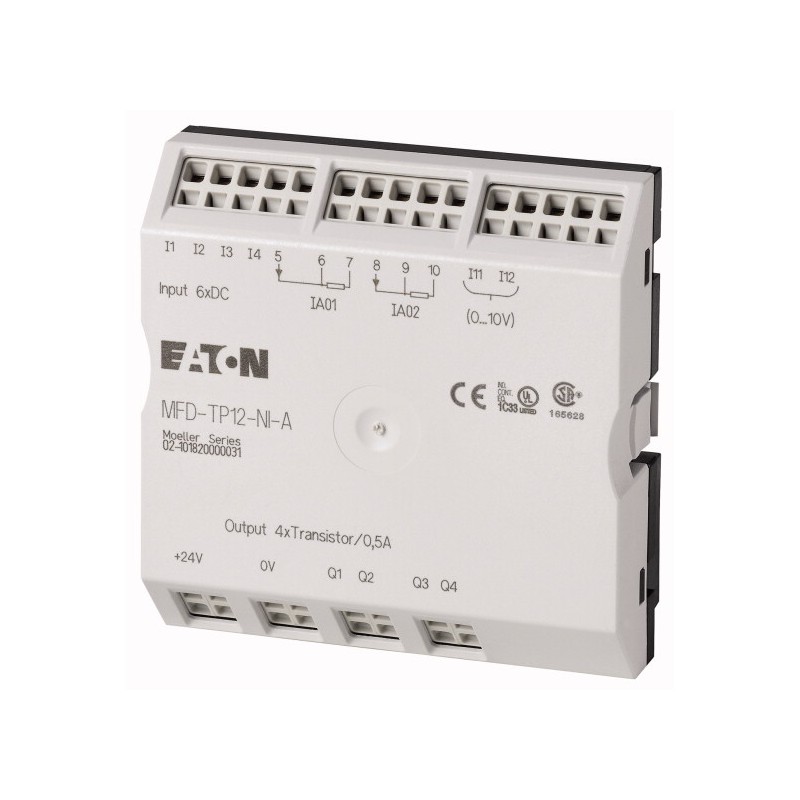

Sensore al nichel Ni1000 secondo DIN 43760: MFD-TP12-NI…
Campi di temperatura
Pt100, ambito A, selezionabile: -40 — +90, (-40 — +194); 0 — +250 (+32 — +482); 0 — +400, (+32 — +752)
Ni1000, ambito A, selezionabile: -40 — +90, (-40 — +194); 0 — +250 (+32 — +482)
Pt100, ambito B: -0 — +850, (+32 — +1562); -200 — +200 (-328 — +392) °C, (°F)
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialerispetto agli ingressi digitali
No
Sezionamento di potenzialeverso le uscite
Sì
Sezionamento di potenzialeall'interfaccia PC, scheda di memoria, easyNet, easyLink
Sì
Risoluzione digitale, scala per ciascun sensore
Nell'operando “IA” e “MD”, selezionabile alla voce Scala: 12 (0- 4095) bit
Nell'operando “MD”, selezionabile alla voce Scala: 1, 0.1 °C (1, 0.1 °F)
Risoluzione del valore di misura analogico/digitale
in funzione della scala Bit
Corrente di misura
< 1,6 mA
Limite di guasto irrimediabile (per il caso di un errore di cablaggio)
Applicazione di tensione esterna
Principio di misurazione
Bipolare o tripolare per sensore selezionabile tramite il collegamento del sensore
Precisione (senza disturbi EMC)
due apparecchi MFD sovrapposti: tipico 1; massimo 1.6 (Pt), 1.2 (Ni)
Sensore Pt100 (inclusi errori di offset, errori di linearità, precisione di riproducibilità, errore di temperatura dell'apparecchio): ± 0.8 dal campo di misura
Sensore Ni1000 (inclusi errori di offset, errori di linearità, precisione di riproducibilità, errore di temperatura dell'apparecchio): ± 0,8 dal campo di misura %
Tempo di conversione analogico/digitale
senza impostazione del tempo di scansione, selezionabile per ciascun sensore: 200
con tempo di scansione (regolabile), selezionabile per ciascun sensore: 200 - 65535 ms
sistemi di misura ausiliari aggiuntivi
Filtraggio (software), spianamento del segnale d'ingresso analogico (comportamento PT1), selezionabile per ciascun sensore solo se è impostato il tempo di scansione; sì
Filtro per la soppressione di determinate frequenze e dei loro multipli interi: 50, 60, 250, 500 Hz
Diagnosi
Diagnostica dei moduli: sì
Diagnostica rottura del filo per ciascun sensore: sì
Diagnostica rottura cavo per ciascun sensore: sì
Mancato raggiungimento del limite inferiore del campo di misura del sensore: sì
Superamento del limite superiore del campo di misura del sensore: sì
Lunghezza cavo (con schermo)
< 10 m
Sezionamento di potenzialerispetto all'alimentazione
sì
Tensione nominale di impiego [Ue]
24 V DC
Campo ammesso [Ue]
20.4 - 28.8 V DC
Corrente di alimentazionenello stato "0" [tip./⁄max.]
18 - 32 mA
Corrente di alimentazionenello stato "1" [tip./⁄max.]
24 - 44 mA
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Sezionamento di potenzialeSeparazione galvanica dall'alimentazione di rete, ingressi
sì
Sezionamento di potenzialeverso gli ingressi
sì
Sezionamento di potenzialeall'interfaccia PC, scheda di memoria, easyNet, easyLink
Sì
Corrente nominale d'impiego nello stato “1” DC per canale [Ie]
max. 0.5 A
Carico lampada senza Rvper canale
5 (Q1 - Q4) W
Corrente residua nello stato "0" per canale
< 0.1 mA
Tensione di uscita max.Nello stato "0" con carico esterno < 10 MΩ
2,5 V
Tensione di uscita max.Nello stato "1", Ie= 0.5 A
U = Ue-1 V V
Protezione contro cortocircuiti
termico (Q1 - Q4), (la valorizzazione avviene con l'ingresso di diagnosi I16)
Corrente di apertura al corto circuito per Ra10 mΩ
0.7 ≦ Ie≦ 2 per uscita A
Corrente di corto circuito complessiva massima
8 A
Corrente al corto circuito di picco
16 A
Massima frequenza di commutazione con carico ohmico costante RL< 100 kΩ (a seconda del numero di canali attivi e del carico)
40000 Manovre/h
Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
Gruppo 1: da Q1 a Q4
Collegabilità in parallelo delle usciteNumero di uscite [max.]
4
Collegabilità in parallelo delle usciteCorrente massima complessiva
2 (Attenzione le uscite devono essere controllate contemporaneamente e per lo stesso tempo.) A
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoFattore di contemporaneità
1 g
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoMax. frequenza di commutazione, max. durata di inserzione
A seconda del circuito di protezione Manovre
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialeverso gli ingressi digitali
No
Collegamento punto a punto
Sezionamento di potenzialeverso la tensione di alimentazione
Sì
