MFD-TP12-NI-A 106044 EATON ELECTRIC Entrées du module NI1000

MFD-TP12-NI-A

106044

EATON-MOELLER

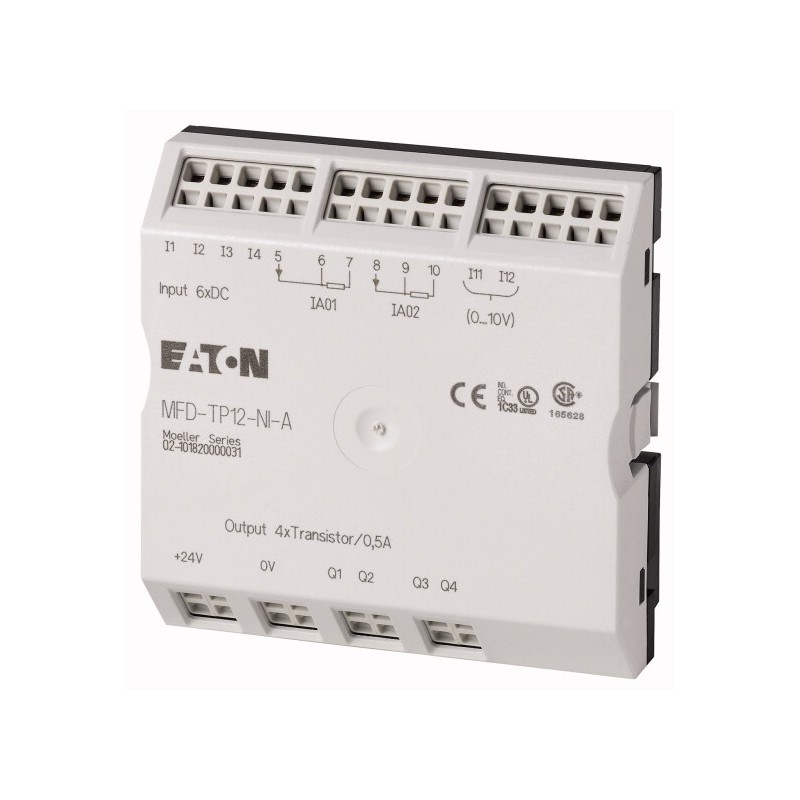

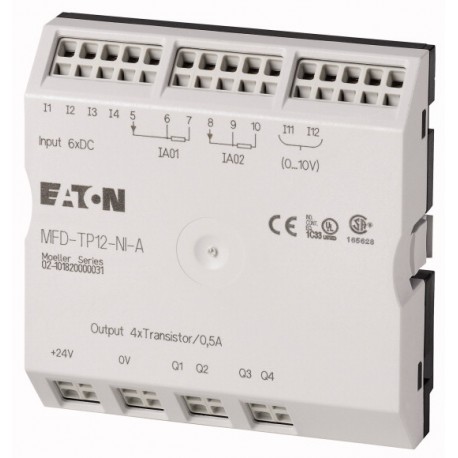

Entrées du module NI1000

Module d'E/S avec acquisition de température, plage A, 6 entr. TOR (2 entr. analog.) 4 sort. TOR à trans.

Plus de détails


Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Module d'E/S avec acquisition de température, plage A, 6 entr. TOR (2 entr. analog.) 4 sort. TOR à trans.
Module d'E/S avec acquisition de température, alimentation 24VDC, encliquetage sur MFD-CP8 à partir de la version 08/CP10, 6 entrées tout-ou-rien dont 2 entrées utilisables comme entrées analogiques, 2 entrées comme entrées température avec Ni1000, 4 sorties à transistors, la plage de température peut être configurée : de -40 à +90 / de 0 à +250 °C

Gamme de livraison

Description
Plage de température, configurable
Tension d’alimentation
24 V DC
Entrées
Tout-ou-rien
6
Dont utilisables de manière analogique
2
Sorties
Transistor
4
Plages de température
Sondes
-40…+90 °C
0…+250 °C
Utilisation pour
MFD-CP8… à partir de la version d'appareil 08
MFD-CP10…
Mode de raccordement
borne à vis

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
89 x 90 x 25 (intégré) mm
Poids
0.14 kg
Facilité de montage et gain de place
A encliqueter dans le bloc d'alimentation.
Sections raccordables
Conducteur à âme massive
0.75⁄2.5 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.5⁄1.5 (AWG 22 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de pollution
2
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
2 (câbles d'alimentation symétr.) kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Puissance dissipée
2 W
Entrées tout-ou-rien 24 V DC
Nombre
6
Entrées utilisables comme entrées analogiques
2 (I11, I12)
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueentre entrées TOR
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
Oui
Tension assignée d'emploi [Ue]
24 V DC
pour signal «0» [Ue]
< 5.0 (I1 - I4), < 8.0 (I11, I12) V DC
pour signal «1» [Ue]
>15.0 (I1 - I4), > 8.0 (I11, I12) V DC
Courant d'entrée à l'état « 1 »I11, I12
2.2 (sous 24 V DC) mA
Temps de réponse de « 0 » à « 1 »Anti-rebondissement activé
20 ms
Temps de réponse de « 0 » à « 1 »Anti-rebondissement désactivé
0.1 en moy. (I1 - I4) ; 0.25 en moy. (I11 - I12) ms
Temps de réponse de « 1 » à « 0 »Anti-rebondissement activé
20 ms
Temps de réponse de « 1 » à « 0 »Anti-rebondissement désactivé
0.1 en moy. (I1 - I4) ; 0.2 en moy. (I11- I12) ms
Longueur de câble (non blindé)
100 m
Compteur de fréquenceNombre
4 (I1, I2, I3, I4)
Compteur de fréquenceFréquence de comptage
< 3 kHz
Compteur de fréquenceForme des impulsions
carrée
Compteur incrémentalNombre
2 (I1 + I2, I3 + I4)
Compteur incrémentalFréquence de comptage
≦ 3 kHz
Compteur incrémentalForme des impulsions
carrée
Compteur incrémentalDécalage des signaux
90°
Entrées de comptage rapideNombre
4 (I1, I2, I3, I4)
Entrées de comptage rapideFréquence de comptage
< 3 kHz
Entrées de comptage rapideForme des impulsions
carrée
Longueur du câble blindé
< 20 m
Entrées analogiques
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au module mémoire, au réseau NET, à EASY-Link
Oui
Nature des entrées
Tension CC
Plage de signal
0 - 10 V DC
Résolution analogique
0.01 V
Résolution tout-ou-rien
0.01 V
Résolution
10 (valeur : 0 - 1023) bits
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelleDeux appareils MFD
± 3 %
Précision de la valeur réelleau sein d'un appareil
± 2 %
Temps de conversion analogique/tout-ou-rien
à chaque cycle de l'UC ms
Courant d'entrée
< 1 mA
Longueur du câble de raccordement blindé
< 30 m
Entrées analogiques pour sondes de température Pt100 ou sondes Ni1000
Nombre
2 x Pt 100 ou 2 x Ni1000 (selon la réf.)
Type d'entrée des sondes
Sonde platine Pt100 selon EN 60751, IEC 751 : MFD-TP12-PT…
Sonde nickel Ni1000 selon DIN 43760 : MFD-TP12-NI…
Plages de température
Pt100, plage A, sélectionnable : -40 — +90, (-40 — +194); 0 — +250 (+32 — +482); 0 — +400, (+32 — +752)
Ni1000, plage A, sélectionnable : -40 — +90, (-40 — +194); 0 — +250 (+32 — +482)
Pt100, plage B: -0 — +850, (+32 — +1562); -200 — +200 (-328 — +392) °C, (°F)
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Séparation galvaniqueavec les sorties
Oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
Oui
Résolution TOR, mise à l'échelle pour chaque sonde
Pour opérande "IA" et "MD", sélectionnable sous Mise à l'échelle : 12 (0- 4095) Bit
Pour opérande "MD", sélectionnable sous Mise à l'échelle : 1, 0.1 °C (1, 0.1 °F)
Résolution de la valeur de mesure analogique/tout-ou-rien
en fonction de la mise à l'échelle Bit
Courant de mesure
< 1,6 mA
Limite de destruction (en cas d'erreur de câblage)
Application d'une tension externe
Principe de mesure
Raccordement de chaque sonde en technique 2 ou 3 conducteurs au choix
Précision (sans influences perturbatrices CEM)
Deux appareils MFD entre eux ; en moyenne 1 ; maximum 1,6 (Pt), 1,2 (Ni)
Sonde Pt100 (erreur d'offset, erreur de linéarité, fidélité du point de commutation, erreur de température de l'appareil comprise) : ± 0,8 de la plage de mesure
Sonde Ni1000 (erreur d'offset, erreur de linéarité, fidélité du point de commutation, erreur de température de l'appareil comprise) : ± 0,8 de la plage de mesure %
Temps de conversion analogique/tout-ou-rien
sans réglage du temps d'échantillonnage, sélection libre pour chaque sonde : 200
avec temps d'échantillonnage (réglable), sélection libre pour chaque sonde : 200 - 65535 ms
outils de mesuer supplémentaires
Filtrage (logiciel), lissage du signal d'entrée analogique (comportement PT1), sélection libre pour chaque sonde uniquement en cas de temps d'échantillonnage réglé : oui
Filtre pour la suppression de certaines fréquences et de leurs multiples entiers : 50, 60, 250, 500 Hz
Diagnostic
Diagnostic des modules : oui
Diagnostic de rupture de fil, pour chaque sonde : oui
Diagnostic de rupture de câble, pour chaque sonde : oui
Passage en deçà de la limite inférieure de la plage de mesure de la sonde : oui
Passage au-delà de la limite supérieure de la plage de mesure de la sonde : oui
Longueur du câble de raccordement blindé
< 10 m
Sorties à relais
Séparation galvaniqueavec l'alimentation
oui
Sorties à transistors
Nombre
4
Tension assignée d'emploi [Ue]
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Courant d'alimentationpour signal «0» [moy./max.]
18 - 32 mA
Courant d'alimentationpour signal «1» [moy./max.]
24 - 44 mA
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Séparation galvaniqueSéparation galvanique avec l'alimentation réseau, les entrées
Oui
Séparation galvaniquepar rapport aux entrées
Oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
oui
Courant assigné d'emploi à l'état « 1 » en CC par voie [Ie]
0.5 max. A
Charge de lampe sans Rv par canal
5 (Q1 - Q4) W
Courant résiduel à l'état « 0 », par canal
< 0.1 mA
Tension de sortie max.à l'état « 0 » avec charge externe < 10 MΩ
2,5 V
Tension de sortie max.à l'état « 1 » avec Ie= 0.5 A
U = Ue- 1 V V
Protection contre les courts-circuits
thermique (Q1 - Q4), (analyse à l'aide de l'entrée de diagnostic I16)
Courant de déclenchement sur court-circuit pour Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 par sortie A
Courant de court-circuit total
8 A
Courant de court-circuit de crête
16 A
Coupure thermique
Oui
Fréquence de commutation max. en cas de charge ohmique constante
40000 Man./h
Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe
Groupe 1 : Q1 à Q4
Mise en parallèle des sortiesNombre de sorties [max.]
4
Mise en parallèle des sortiesCourant max. total
2 (Attention Les sorties doivent être commandées simultanément et durant un laps de temps identique.) A
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 1 ms, R = 48 Ω, L = 16 mHFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 manœuvres
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 nœuvres
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFacteur de simultanéité
0.25 g
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Sans circuit de protection externeT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFréquence de commutation max. f = 0.5 Hz (FM max. = 50 %)
1500 nœuvres
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de simultanéité
1 g
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFacteur de marche
100 % FM
Charge inductive selon EN 60947-5-1Avec circuit de protection externeFréquence de commutation max., facteur de marche max.
en fonction du circuit de protection nœuvres
Sorties analogiques
Séparation galvaniqueavec l'alimentation
Non
Séparation galvaniqueavec les entrées tout-ou-rien
Non
Liaison point-à-point
Séparation galvaniqueavec l'alimentation
Oui

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
2 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Homologations

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

252X017

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MFD-TP12-NI-A 106044 FR_106044.pdf 217 Kbytes MFD-TP12-NI-A 106044 FR_106044.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
