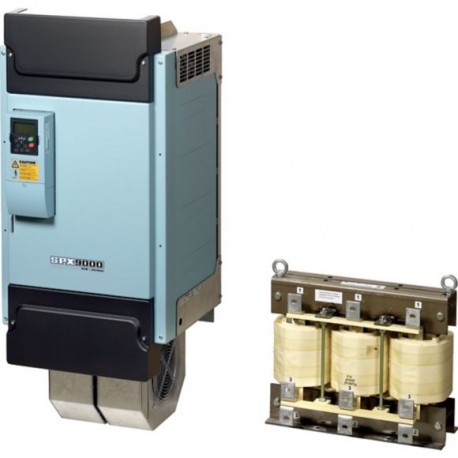

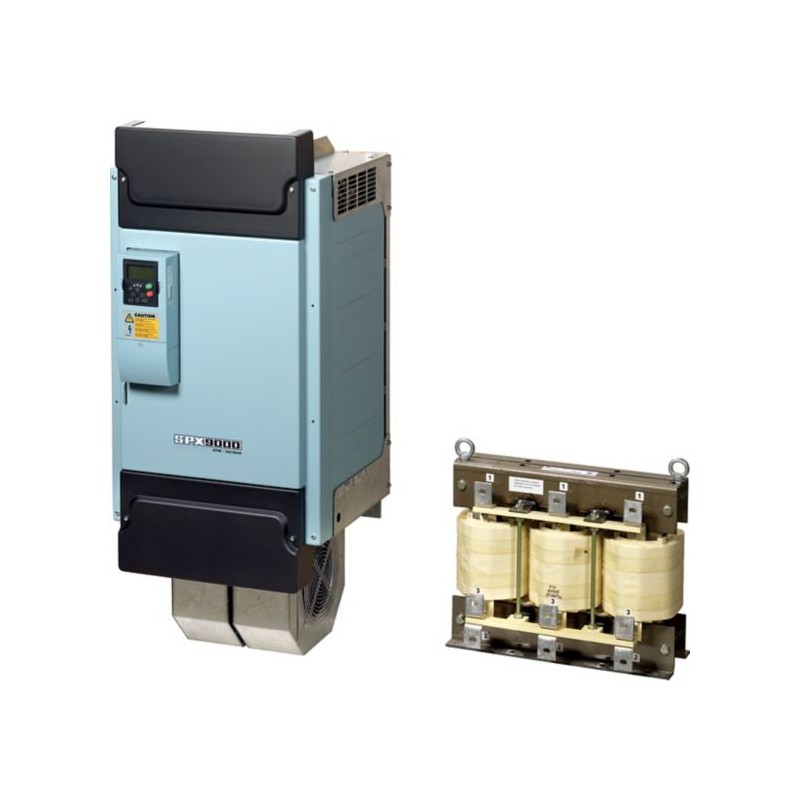

SPX250A0-5A2N1 129602 EATON ELECTRIC Convertitore di frequenza SVX tri-/trifase 250 kW 690 V grado di protez..
SPX250A0-5A2N1
129602
EATON-MOELLER
Convertitore di frequenza SVX tri-/trifase 250 kW 690 V; grado di protezione IP00; filtro EMC integrato
Convertitore di frequenza, 600 V AC, trifase, 250 kW, IP00, Display OLED, FR10
apparecchi elettrici a bassa tensione > convertitore di frequenza el 1 Kv
Convertitori di frequenza Eaton
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Convertitore di frequenza, 600 V AC, trifase, 250 kW, IP00, Display OLED, FR10
Convertitore di frequenza, Rilevatore tipo: SPX, Tensione nominale d'impiego: Ue = 600 V AC, trifase, 690 V AC, trifase, Tensione di uscita a Ue: U2 = 600 V AC, trifase, 690 V AC, trifase, Tensione di rete (50/60Hz): ULN = 525 (-15%) - 690 (±10%) V, Corrente nominale d'impiego per 150 % sovraccarico: Ie = 261 A, Corrente nominale d'impiego per 110 % sovraccarico: Ie = 325 A, Nota: Ciclo di sovraccarico per 60 s ogni 600 s, Potenza motore assegnata Nota: Motori a corrente alternata a ventilazione interna ed esterna con 50 Hz o 60 Hz, Ciclo di sovraccarico per 60 s ogni 600 s, a 690 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 250 kW, 110 % sovraccarico: P = 315 kW, 150 % sovraccarico: IM = 253 A, 110 % sovraccarico: IM = 316 A, Potenza motore assegnata Nota: a 690 V, 60 Hz, Potenza motore assegnata 150 % sovraccarico: P = 250 HP, 110 % sovraccarico: P = 300 HP, Potenza motore assegnata 150 % sovraccarico: IM = 211 A, 110 % sovraccarico: IM = 251 A, Grado di protezione: IP00, Collegamento bus di campo (opzionale): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Equipaggiamento: Display OLED, Grandezza: FR10, Conformità alle norme: Requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1
Programma di fornitura
Assortimento
Convertitore di frequenza
Rilevatore tipo
SPX
Tensione nominale d'impiego [Ue]
600 V AC, trifase
690 V AC, trifase
690 V AC, trifase
Tensione di uscita a Ue[U2]
600 V AC, trifase
690 V AC, trifase
690 V AC, trifase
Tensione di rete (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
Corrente nominale d'impiego [Ie]
per 150 % sovraccarico [Ie]
261 A
per 110 % sovraccarico [Ie]
325 A
Potenza motore assegnata
Nota
Motori a corrente alternata a ventilazione interna ed esterna con 50 Hz o 60 Hz
Nota
Ciclo di sovraccarico per 60 s ogni 600 s
Nota
a 690 V, 50 Hz
150 % sovraccarico [P]
250 kW
110 % sovraccarico [P]
315 kW
150 % sovraccarico [IM]
253 A
110 % sovraccarico [IM]
316 A
Nota
a 690 V, 60 Hz
150 % sovraccarico [P]
250 HP
110 % sovraccarico [P]
300 HP
150 % sovraccarico [IM]
211 A
110 % sovraccarico [IM]
251 A
Grado di protezione
IP00
Collegamento bus di campo (opzionale)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Equipaggiamento
Display OLED
Grandezza
FR10
Collegamento a SmartWire-DT
no
Dati tecnici
Generalità
Conformità alle norme
Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
CE, UL, cUL, RCM
Approvazioni
DNV
Qualità di fabbricazione
RoHS, ISO 9001
Idoneità ai climi [ρw]
< 95 % umidità relativa, senza condensa, non corrosiva, nessuno sgocciolamento %
Temperatura ambienteTemperatura ambiente di servizio min.
-10 °C
Temperatura ambienteTemperatura ambiente di servizio max.
+40 °C
Temperatura ambienteStoccaggio [ϑ]
-40 - +70 °C
Grado di radiodisturboClasse di radiodisturbo (EMC)
C2, C3; dipendente dalla lunghezza del cavo motore, del cavo di collegamento e dell'ambiente. Eventualmente sono necessari filtri soppressori radiodisturbi esterni (opzione).
Grado di radiodisturboAmbiente (EMC)
1° e 2° ambiente secondo EN 61800-3
Posizione di montaggio
verticale
Altitudine
0 - 1000 su NN
oltre 1000 m con riduzione di potenza del 1% ogni 100 m
max. 3000 m mm
oltre 1000 m con riduzione di potenza del 1% ogni 100 m
max. 3000 m mm
Grado di protezione
IP00
Protezione contro contatti accidentali
BGV A3 (VBG4, protezione dal contatto con le dita e con le mani)
Circuito principale
AlimentazioneTensione nominale d'impiego [Ue]
600 V AC, trifase
690 V AC, trifase
690 V AC, trifase
AlimentazioneTensione di rete (50/60Hz) [ULN]
525 (-15%) - 690 (±10%) V
AlimentazioneTipo di rete
Reti in AC con punto centrale messo a terra
AlimentazioneFrequenza di rete [fLN]
50/60 Hz
AlimentazioneCampo di frequenza [fLN]
45-66 (±0%) Hz
Stadio di potenzaFunzione
Convertitori di frequenza con circuito intermedio a tensione continua e invertitore IGBT
Stadio di potenzaTensione di uscita a Ue[U2]
600 V AC, trifase
690 V AC, trifase
690 V AC, trifase
Stadio di potenzaFrequenza di uscita [f2]
0 - 50/60 (max. 320) Hz
Stadio di potenzaFrequenza di switching [fPWM]
1,5
regolabile 1 - 6 kHz
regolabile 1 - 6 kHz
Stadio di potenzaModalità operativa
Comando U/f
Regolazione vettoriale senza sensori (SLV)
optional: regolazione vettoriale con ritorno (CLV)
Regolazione vettoriale senza sensori (SLV)
optional: regolazione vettoriale con ritorno (CLV)
Stadio di potenzaDiscriminazione in frequenza (valore di riferimento) [Δf]
0.01 Hz
Stadio di potenzaCorrente nominale d'impiegoper 150 % sovraccarico [Ie]
261 A
Stadio di potenzaCorrente nominale d'impiegoper 110 % sovraccarico [Ie]
325 A
Stadio di potenzaEquipaggiamento
Display OLED
Stadio di potenzaGrandezza
FR10
Utenza motoreNota
Motori a corrente alternata a ventilazione interna ed esterna con 50 Hz o 60 Hz
Utenza motoreNota
Ciclo di sovraccarico per 60 s ogni 600 s
Utenza motoreNota
a 690 V, 50 Hz
Utenza motore150 % sovraccarico [P]
250 kW
Utenza motore110 % sovraccarico [P]
315 kW
Utenza motoreNota
a 690 V, 60 Hz
Utenza motore150 % sovraccarico [P]
250 HP
Utenza motore110 % sovraccarico [P]
300 HP
Porta di comando
alimentazione esterna della tensione di comando [Uc]
24 V DC (max. 250 mA) V
Tensione di riferimento [Us]
10 V DC (max. 10 mA) V
Ingressi analogici
2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
1, parametrizzabile, 0/4 - 20 mA
Ingressi digitali
6, parametrizzabile, max. 30 V DC
Uscite digitali
1, parametrizzabile, 48 V DC/50 mA
Uscita a relè
2, parametrizzabile, contatto NA, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Organi di manovra e protezione associati
Utenza motorebobina motore150 % sovraccarico (CT/IH, per 50 °C)
DX-LM3-260
Utenza motorebobina motore110 % sovraccarico (VT/IL, per 40 °C)
DX-LM3-450
Utenza motoreFiltro sinusoidale150 % sovraccarico (CT/IH, per 50 °C)
SIN-0390-6-0-P
Utenza motoreFiltro sinusoidale110 % sovraccarico (VT/IL, per 40 °C)
SIN-0390-6-0-P
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
261 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
6250 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-10 °C
Temperatura ambiente di servizio max.
+40 °C
Funzionamento (con sovraccarico del 150%)
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / convertitore di frequenza =< 1 Kv (EC001857)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Azionamento (Elettr.) / Convertitore di frequenza / Convertitore di frequenza =< 1 cV ([email protected] [AKE177014])
tensione di rete
447 - 759 V
frequenza di rete
50/60 Hz
numero di fasi d’entrata
3
numero di fasi d’uscita
3
max. frequenza d’uscita
320 Hz
tensione d’uscita massima
690 V
corrente di uscita nominale I2N
325 A
max. potenza erogata con carico quadrato a tensione d’uscita nominale
315 kW
max. potenza erogata con carico lineare a tensione d’uscita nominale
250 kW
tolleranza di frequenza di rete simmetrica relativa
10 %
tolleranza di tensione di rete simmetrica relativa
10 %
numero di uscite analogiche
1
numero di ingressi analogici
2
numero di uscite digitali
1
numero di ingressi digitali
6
con elemento di comando
sì
impiego ammesso in ambito industriale
sì
impiego ammesso in ambito residenziale e commerciale
sì
supporta protocollo TCP/IP
sì
supporta protocollo PROFIBUS
sì
supporta protocollo CAN
sì
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
sì
supporta protocollo Data-Highway
sì
supporta protocollo DeviceNet
sì
supporta protocollo SUCONET
no
supporta il protocollo per LON
sì
supporta il protocollo per PROFINET IO
sì
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
sì
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta protocollo per BACnet
no
supporta il protocollo per altri sistemi bus
sì
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
no
con collegamento PC
sì
chopper di frenatura integrato
no
funzionamento a 4 quadranti possibile
sì
tipo di convertitore
inverter a tensione impressa
grado di protezione (IP)
IP00
tipo di protezione (NEMA)
altri
altezza
1165 mm
larghezza
500 mm
profondità
506 mm
Approvazioni
Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS2, NMMS7. NMMS8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 690 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP00
Dimensioni
1x induttanza di rete CHK0400
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 32 Mbytes |
|
| SPX250A0-5A2N1 SPX250A0-5A2N1 129602 IT_129602.pdf | 297 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
