Visualizza ingrandito

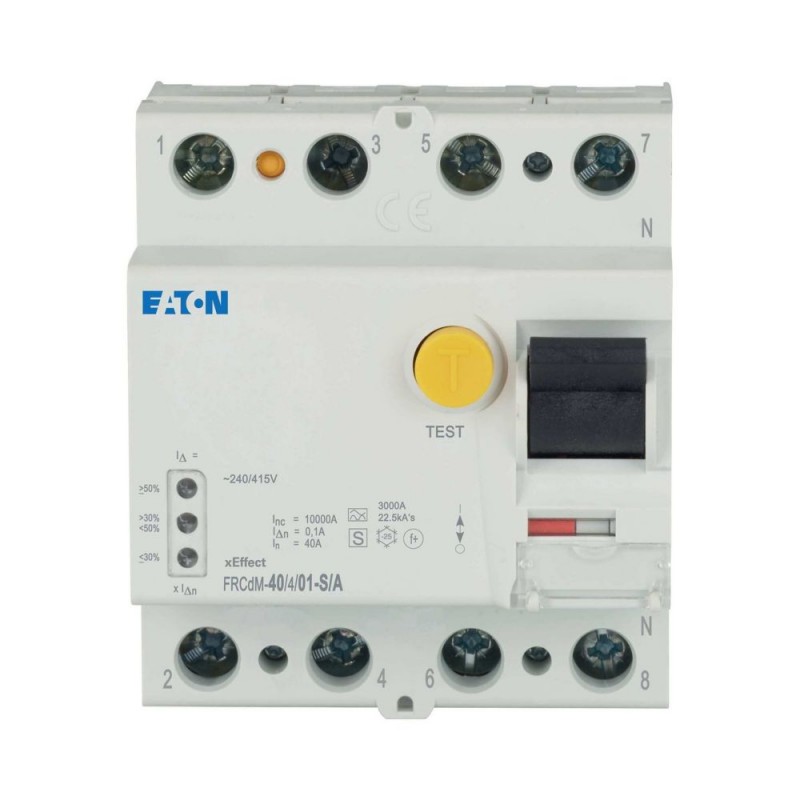

FRCDM-40/4/01-S/A EP-501263 Y7-501263 EATON ELECTRIC RCCB, 40A, 4p, 100mA, tipo S/A
FRCDM-40/4/01-S/A
EP-501263
Y7-501263
EATON-MOELLER
RCCB, 40A, 4p, 100mA, tipo S/A
Eaton Moeller series xEffect - Interruttore differenziale puro FRCdM Tipo B, B+, Bfq, 40 A, 4 p, 100 mA, Tipo S/A
Interruttore differenziale FRCdM, 4 poli, Ingresso corrente nominale: 40 A, Corrente nominale Icn: 10 con fusibile di riserva kA, Corrente nominale di guasto IΔN: 0,1 A, Tipo S/A; Quadri elettrici per applicazioni industriali e commerciali avanzate
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xEffect - FRCdM Type B, B+, Bfq RCCB
Sigla catalogo
EP-501263
EAN
9010653039259
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
80 mm
Larghezza prodotto
70 mm
Peso prodotto
0.32 kg
Certificazione/i
CE
Codice modello
FRCDM-40/4/01-S/A
Delivery program
Applicazione
Quadro elettrico per applicazioni commerciali avanzate e industriali
Numero di poli
Quattro poli
Tempo d'intervento
Ritardo di 40 ms, selettivo (tipo S)
Valore nominale intensità di corrente
40 A
Potenza nominale di cortocircuito
10 kA
Valori nominali corrente di guasto
0.1 A
Tipo
Interruttori differenziali puri, Digitali, Tipo S/A
Technical data - electrical
Tensione nominale (IEC/EN 60947-2)
240 (109)
Tensione nominale - min
196 VAC
Tensione nominale - max
264 VAC
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente di guasto nominale - min
100 mA
Classificazione frequenza
50/60 Hz
Potere d’interruzione
63 A (max. fusibile di riserva ammissibile)
Tipo corrente di dispersione
F
Potere di chiusura e apertura nominale residuo
500 A
Sovraccarico consentito fusibile di backup - max
40 A gG/gL
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Capacità corrente di spunto
5 kA
Grado di inquinamento
2
Durata elettrica
4.000 operazioni
Technical data - electrical - dry auxiliary contact
Capacità di commutaz. nom. (carico resitivo) contatto ausiliario a 30 VDC
2 A
Capacità di commutaz. nom. (carico resistivo) contatti ausiliari a 240 VAC
0.25 A
Commutazione con carico resistivo del contatto ausiliario - max
60 W
Tensione di manovra in AC del contatto ausiliario - max
240 V
Tensione di manovra in DC del contatto ausiliario - max
220 V
Corrente di commutazione contatto ausiliario Multiriga
2 A
Poteri d'interruzione del contatto ausiliario - min
10 μA, 10 mV DC
Capacità morsetti del contatto ausiliario
0,25 mm² - 1,5 mm²
Technical data - mechanical
Carcassa
Passo modulare: 45 mm
Larghezza in base al numero di distanziali modulari
4
Larghezza integrata (numero di unità)
70 mm (4 SU)
Profondità interna
80 mm
Metodo di montaggio
Guida DIN
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
IP20, IP40 con custodia idonea
IP20, IP40 con custodia idonea
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Sezione del conduttore collegabile (multifilo) - min
10 mm²
Sezione del conduttore collegabile (multifilo) - max
35 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
2 Nm - 2,4 Nm
Colore indicatore di posizione contatti
Rosso / verde
Spessore materiale busbar
0,8 mm - 2 mm
Durata meccanica
20.000 operazioni
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Design verification as per IEC/EN 61439 - technical data
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Dissipazione per polo, dipendente da corrente
0.95 W
Dissipazione apparecchiature, dipendente da corrente
3,8 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Design verification as per IEC/EN 61439
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Additional information
Caratteristiche
dispositivi supplementari possibili
Protezione selettiva
Protezione selettiva
Funzioni
tipo con ritardo breve
Caratteristiche speciali
Come da iscrizione
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tensione nominale (EF000228) | 415 V |
| corrente nominale (EF000227) | 40 A |
| corrente di guasto nominale (EF002358) | 0.1 A |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| modo di montaggio (EF000003) | barra DIN |
| tipo di corrente di guasto (EF002560) | F |
| tipo selettivo (EF002561) | Sì |
| tipo con ritardo breve (EF003604) | Sì |
| resistenza a corto circuito (Icw) (EF002562) | 10 kA |
| resistenza a corrente impulsiva (EF002564) | 5 kA |
| tipo di tensione (EF000187) | AC |
| con dispositivo di bloccaggio (EF007385) | No |
| frequenza (EF005455) | 50/60 Hz |
| dispositivi supplementari possibili (EF008148) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| numero di unità modulari (EF002950) | 4 |
| profondità di montaggio (EF000218) | 80 mm |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| grado di inquinamento (EF002570) | 2 |
| sezione conduttore collegabile multifilare (EF007343) | 10 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| codice RAL (simile) (EF003882) | 7035 |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FRCDM-40/4/01-S/A Y7-501263 EP-501263 ES_EP-501256.pdf | 527 Kbytes |
|
