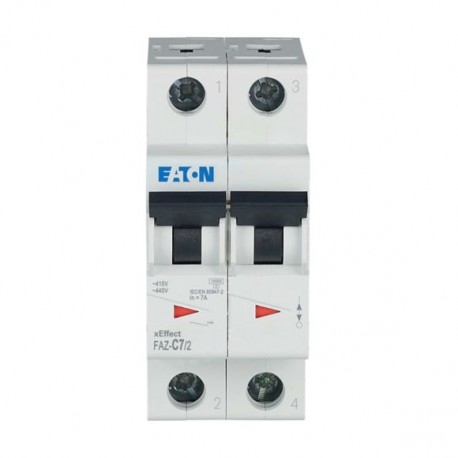

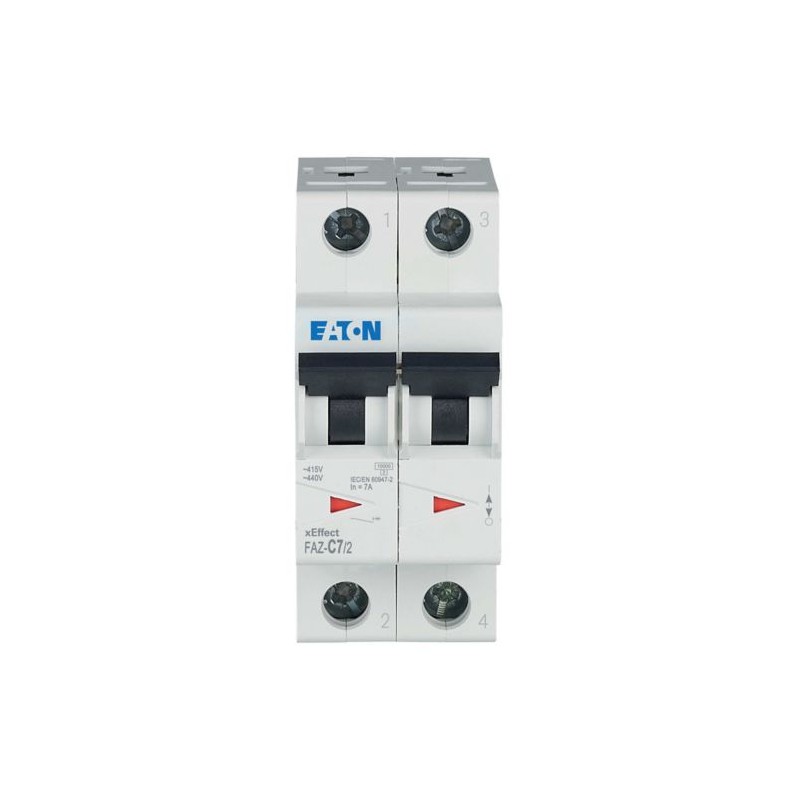

FAZ-C7/2 167489 Y7-167489 EATON ELECTRIC Piccolo interruttore automatico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-C7/2 167489 Y7-167489 EATON ELECTRIC Piccolo interruttore automatico

FAZ-C7/2

167489

Y7-167489

EATON-MOELLER

Piccolo interruttore automatico

Interruttore automatico (MCB), 7 A, 2p, caratteristiche: C

Eaton Moeller series xEffect - FAZ MCB. FAZ, bipolare, caratteristica di intervento: C, corrente nominale In: 7 A, poteri d'interruzione nominale (IEC/EN 60947-2): 15 kA

Interruttore automatico (MCB), FAZ, 2 poli, caratteristica di sgancio: C, corrente nominale Ingresso: 7 A, capacità di commutazione nominale (IEC/EN 60947-2): 15 kA, Quadri e quadri per applicazioni industriali e commerciali avanzate

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $95.61
Prezzo unitario: $95.61
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ MCB
Sigla catalogo
167489
EAN
4015081639908
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
36 mm
Peso prodotto
0.222 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
Codice modello
FAZ-C7/2

Delivery Program

Applicazione
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
7 A
Tipo
  • FAZ
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale (IEC/EN 60898-1)
415 VAC
Tensione nominale di esercizio (Ue) - max
415 V
Tensione di esercizio (IEC/EN 60947-2) - max
440 VAC
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2) alla tensione nom. max
10 kA
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Poteri d'interruzione nominali (IEC/EN 60898-1)
10 kA
Capacità di apertura nominale in cortocircuito di servizio (IEC/EN 60898-1)
7.5 kA
Capacità di apertura nominale in corto di servizio (IEC/EN 60947-2)
7.5 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
10 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Categoria di sovratensione
III
Grado di inquinamento
2

Technical data - mechanical

Larghezza in base al numero di distanziali modulari
2
Profondità interna
70.5 mm
Grado di protezione
IP20
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
7 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Caratteristiche speciali
Suggerimento temperatura ambiente: A partire da 70 °C, un aumento di 1 °C determina una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
Interruttore magnetotermicoInterruttore magnetotermico
FAZ

ETIM for 167489 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2
corrente nominale (EF000227) 7 A
tensione nominale (EF000228) 415 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 10 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 15 kA
frequenza (EF000416) 50 Hz
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 2
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-C7/2 Y7-167489 167489 EN_243133.pdf 551 Kbytes FAZ-C7/2 Y7-167489 167489 EN_243133.pdf
