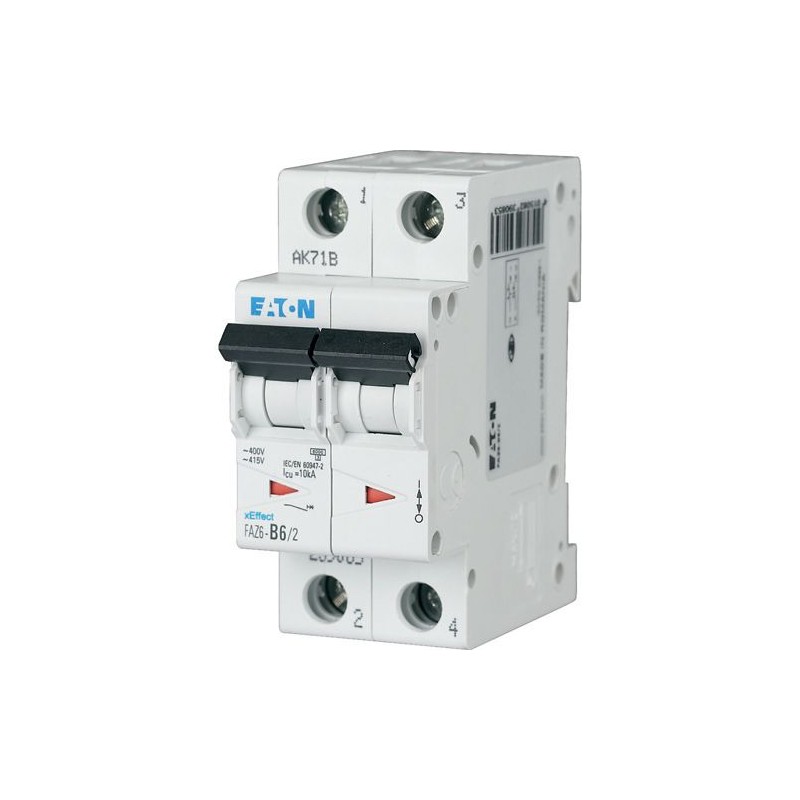

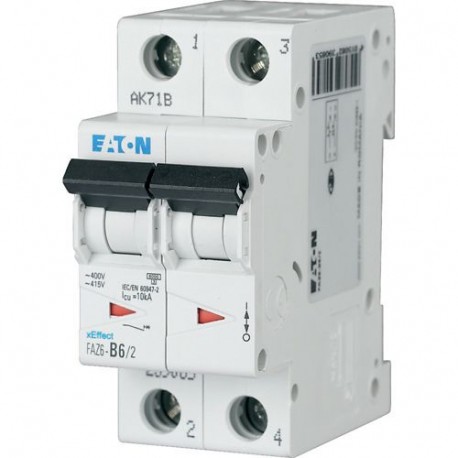

FAZ6-C5/2 177559 Y7-177559 EATON ELECTRIC Interruttore protettore 5A 2p curva caratteristica C 6kA
FAZ6-C5/2
177559
Y7-177559
EATON-MOELLER
Interruttore protettore; 5A; 2p; curva caratteristica C; 6kA
Int. interruttore FAZ6, 5A, 2P, curva C
FAZ6-C5/2. Miniature circuit breaker (MCB), 5 A, 2p, characteristic: C, 6 kA
Interruttore automatico miniaturizzato di alta qualità per applicazioni industriali e residenziali, indicatore di posizione del contatto rosso - verde, guida per un collegamento sicuro del terminale, raccogliscorrimento tristabile - consente la rimozione del sistema di sbarre collettrici esistente, ampia gamma di accessori adatti per l'installazione successiva, correnti nominali fino a 63 A, caratteristiche di scatto B, C, D
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - Terziario
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Product Name | Eaton Moeller series xEffect - FAZ6 MCB |
| Catalog Number | 177559 |
| EAN | 4015081720194 |
| Product Length/Depth | 72.6 mm |
| Product Height | 80 mm |
| Product Width | 36 mm |
| Product Weight | 0.226 kg |
| Compliances | CE Marked RoHS conform |
| Model Code | FAZ6-C5/2 |
Delivery program
| Number of poles (total) | 2 |
| Number of poles (protected) | 2 |
| Release characteristic | C |
| Amperage Rating | 5 A |
Technical Data - Electrical
| Voltage type | AC |
| Voltage rating (IEC/EN 60898-1) | 415 V |
| Voltage rating (IEC/EN 60947-2) | 400 |
| Rated operational voltage (Ue) - max | 400 V |
| Operational voltage (IEC/EN 60947-2) - max | 400 V |
| Operational voltage at DC (EC/EN 60947-2) - max | 60 V |
| Rated insulation voltage (Ui) | 440 V |
| Rated impulse withstand voltage (Uimp) | 4 kV |
| Frequency rating - min | 50 Hz |
| Frequency rating - max | 60 Hz |
| Rated switching capacity (IEC/EN 60947-2) | 7.5 kA |
| Overvoltage category | III |
| Pollution degree | 2 |
Technical Data - Mechanical
| Width in number of modular spacings | 2 |
| Built-in depth | 70.5 mm |
| Connectable conductor cross section (solid-core) - min | 1 mm² |
| Connectable conductor cross section (solid-core) - max | 25 mm² |
| Connectable conductor cross section (multi-wired) - min | 1 mm² |
| Connectable conductor cross section (multi-wired) - max | 25 mm² |
Design verification as per IEC/EN 61439 - technical data
| Rated operational current for specified heat dissipation (In) | 5 A |
| Equipment heat dissipation, current-dependent | 3.8 W |
| Ambient operating temperature - min | -25 °C |
| Ambient operating temperature - max | 75 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Corrosion resistance | Meets the product standard's requirements. |
| 10.2.3.1 Verification of thermal stability of enclosures | Meets the product standard's requirements. |
| 10.2.3.2 Verification of resistance of insulating materials to normal heat | Meets the product standard's requirements. |
| 10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects | Meets the product standard's requirements. |
| 10.2.4 Resistance to ultra-violet (UV) radiation | Meets the product standard's requirements. |
| 10.2.5 Lifting | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2.6 Mechanical impact | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.2.7 Inscriptions | Meets the product standard's requirements. |
| 10.3 Degree of protection of assemblies | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.4 Clearances and creepage distances | Meets the product standard's requirements. |
| 10.5 Protection against electric shock | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.6 Incorporation of switching devices and components | Does not apply, since the entire switchgear needs to be evaluated. |
| 10.7 Internal electrical circuits and connections | Is the panel builder's responsibility. |
| 10.8 Connections for external conductors | Is the panel builder's responsibility. |
| 10.9.2 Power-frequency electric strength | Is the panel builder's responsibility. |
| 10.9.3 Impulse withstand voltage | Is the panel builder's responsibility. |
| 10.9.4 Testing of enclosures made of insulating material | Is the panel builder's responsibility. |
| 10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. |
| 10.11 Short-circuit rating | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.12 Electromagnetic compatibility | Is the panel builder's responsibility. The specifications for the switchgear must be observed. |
| 10.13 Mechanical function | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. |
Additional information
| Current limiting class | 3 |
| Features | Additional equipment possible |
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 70.5 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 2 |
| numero di poli protetti (EF005548) | 2 |
| corrente nominale (EF000227) | 5 A |
| tensione nominale (EF000228) | 400 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 6 kA |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 6 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 10 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 10 kA |
| frequenza (EF000416) | 50 Hz |
| potenza dissipata (EF005387) | 3.2 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | No |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 2 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FAZ6-C5/2 Y7-177559 177559 EN_243133.pdf | 551 Kbytes |
|
