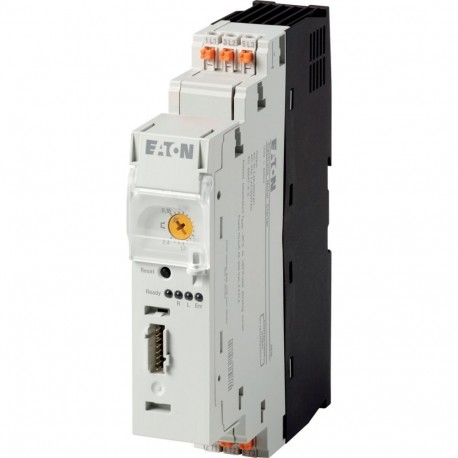

Conformità alle norme
IEC/EN 60947-4-2
DimensioniProfondità
124 mm
Montaggio
Guida DIN secondo IEC/EN 60715, 35 mm
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Posizione di montaggio
verticale
Durata, elettrica [Cicli]
3 x 107
Max. frequenza di commutazione
7200 (tempo di pausa/impulso 50:50) Manovre/h
Sezioni di collegamentoRigido
1 x (0,2 - 2,5)
1 x AWG20 - 14 mm2
Sezioni di collegamentoFlessibile, con puntalino
2 x (0,2 - 2,5)
1 x AWG24 - 14 mm2
Sezioni di collegamentoNota
Lunghezza minima 10 mm.
Sezioni di collegamentoflessibile, con puntalino TWIN
2 x (0,2 - 1,5)
2 x AWG24 - 16 mm2
Sezioni di collegamentoNota
Lunghezza minima 10 mm.
Temperatura ambiente di servizio
-5 - +60, secondo IEC 60068-2-1 °C
Stoccaggio [ϑ]
-40 - +80 °C
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/2
Tensione nominale d'impiego [Ue]
42 - 550 V
Corrente nominale d'impiegoAC-51 [Ie]
0.15 - 2.40 A
Corrente nominale d'impiegoAC-53a [Ie]
0.15 - 2.4 A
Dissipazione [PV]
0.1 - 2 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Isolamento base secondo IEC/EN60947-1tra uscita del segnale di ritorno e tensione di manovra
500 V AC
Misurazione della correnteCampo di taratura sganciatore termico[Ir] 0,18 - 2,4 A
Misurazione della correnteClasse di sgancio
10 CLASS
Misurazione della correnteTempo di riarmo [tW]
2 (avviamento manuale)
20 (riaccensione automatica) min.
Misurazione della correnteControllo simmetriaValore Imax> Inom((Imax- Imin)/Imax)
con ≧ 33, tempo di intervento 120 s
con ≧ 67, tempo di intervento 1,8 s %
Misurazione della correnteControllo simmetriaValore Imax< Inom((Imax- Imin)/Inom)
con ≧ 33, tempo di intervento 120 s
con ≧ 67, tempo di intervento 1,8 s %
Protezione blocco motoreTempo di intervento I (L1) o I (L3)
33 A
Protezione blocco motoreTempo di intervento
0.5 s
Resistenza al corto circuitoTipo di assegnazione “1”Dispositivo di protezione dai cortocircuiti
50 kA, 500 V AC: fusibile 16 A gG/gL
50 kA, 500 V AC: fusibile 30 A CCMR
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
2,5 kA, 400 V AC: FAZ-B16/3
Dati in ingressoTensione di alimentazione [UAUX]
24 (-15 - +20 %) V DC
Dati in ingressoOndulazione residua della tensione di ingresso
5 %
Dati in ingressoCorrente di ingresso
70 mA
Dati in ingressoConsumo di corrente all'inserzione
120 mA
Dati in ingressoConsumo di corrente durante l'esercizio [UAUX]
50 mA
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2, Level 3
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
Campi elettromagnetici (RFI)Norma applicata
IEC/EN 61000-4-3
Campi elettromagnetici (RFI)
800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m
Soppressione radiodisturbo
EN 55011, classe A (emissione elettromagnetica legata alla linea)
EN 61000-6-3, classe A (emissione elettromagnetica irradiata)
Nota sull'uso
Questo prodotto è progettato per l'esercizio in campo industriale (ambiente 2). L'uso in ambiente domestico (ambiente 1) può produrre radiodisturbi richiedenti misure di protezioni aggiuntive.
Impulsi Burst
2
IEC/EN 61000-4-4, Level 3 kV
impulsi ad alta energia (surge)
1 kV (simmetrico)
2 kV (asimmetrico)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
