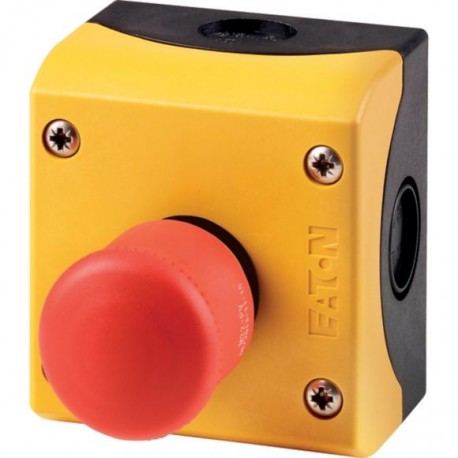

M22-PV/KC02/IY 216524 Y7-216524 EATON ELECTRIC Pulsante di emergenza, 2 NC, in custodia Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-PV/KC02/IY 216524 Y7-216524 EATON ELECTRIC Pulsante di emergenza, 2 NC, in custodia

M22-PV/KC02/IY

216524

Y7-216524

EATON-MOELLER

Pulsante di emergenza, 2 NC, in custodia

Tastiera completa; Pulsante di arresto di emergenza; D=38 mm;

Eaton Moeller® series M22 Housing, Controlled stop pushbuttons/emergency-stop buttons, Mushroom-shaped, 38 mm, Non-illuminated, Pull-to-release function, 2 NC, Screw connection, Red, Yellow

Custodia, Gamma prodotti: RMQ-Titan, Unità completa, Design: A forma di fungo, Diametro: 38 mm, Non illuminato, Funzione di estrazione per sbloccare, Tipo di connessione: Connessione a vite, Descrizione: A prova di manomissione secondo ISO 13850/EN 418, Colore della testa a fungo: Rosso, Colore del coperchio della custodia: Giallo, Grado di protezione: IP66, IP69K, Connessione SmartWire-DT: no, Contatti N/A = Normalmente chiuso: 2 NC, Contatti note = funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947-5-1, Forza di spostamento e azionamento dell'attuatore secondo DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Corsa massima: 5,7 mm, Forza minima per apertura forzata: N 30, Dimensioni frontali: 35 , Norme: IEC/EN 60947, VDE 0660, Posizione di montaggio: Secondo necessità

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Cassetta con circuiti di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $48.36
Prezzo unitario: $48.36
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Housing
Catalog Number
216524
EAN
4015082165246
Product Length/Depth
100 mm
Product Height
80 mm
Product Width
72 mm
Product Weight
0.194 kg
Certifications
CSA
CSA-C22.2 No. 14-05
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CE
UL Category Control No.: NKCR
UL File No.: E29184
CSA Class No.: 3211-03
CSA File No.: 012528
IEC/EN 60947
VDE 0660
Model Code
M22-PV/KC02/IY

Features & Functions

Design
Mushroom-shaped
Enclosure color
Yellow
Enclosure material
Plastic
Illumination
Non-illuminated

General

Degree of protection
IP Other
NEMA 4X, 13
Lifespan
100,000 mechanical Operations
Operating frequency
600 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 35 mm
Suitable for
Emergency stop
Type

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
50 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated control supply voltage (Us) at AC, 50 Hz - min
115 V
Rated control supply voltage (Us) at AC, 50 Hz - max
500 V
Rated control supply voltage (Us) at AC, 60 Hz - min
115 V
Rated control supply voltage (Us) at AC, 60 Hz - max
500 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
220 V

Short-circuit rating

Rated conditional short-circuit current (Iq)
1 kA

Communication

Connection to SmartWire-DT
No
Connection type
Screw connection

Actuator

Actuating force
50 N
Actuator color
Red
Actuator diameter
38 mm
Actuator function
Pull-to-release
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Knob travel
5.7 mm

Contacts

Force for positive opening - min
30 N
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
0

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216524 Apparecchi elettrici a bassa tensione (EC000225)
Caratteristica Valore
numero di punti di comando (EF001372) 1
numero di pulsanti (EF005558) 0
numero di segnalatori luminosi (EF001965) 0
numero di interruttori a chiave (EF005590) 0
numero di selettori (EF005567) 0
numero di pulsanti a fungo (EF006670) 1
adatto per arresto d'emergenza (EF001433) Sì
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 115 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 115 V
tensione di alimentazione pilota nominale DC (EF003980) 24 V
colore parte superiore scatola (EF001373) giallo
colore della scatola (EF000136) giallo
materiale della scatola (EF001596) materiale sintetico
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 2
numero di contatti invertitori (EF008257) 0
grado di protezione (IP) (EF005474) altro
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PV/KC02/IY Y7-216524 216524 ES_173029.pdf 4 Mbytes M22-PV/KC02/IY Y7-216524 216524 ES_173029.pdf
