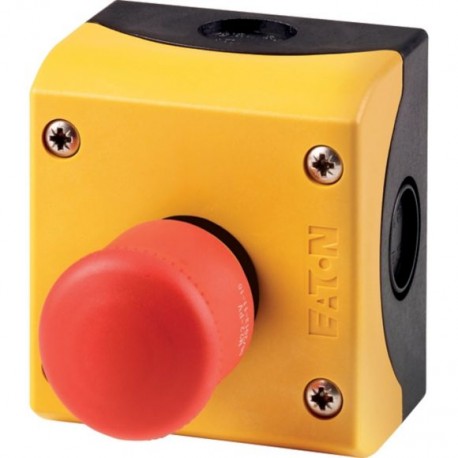

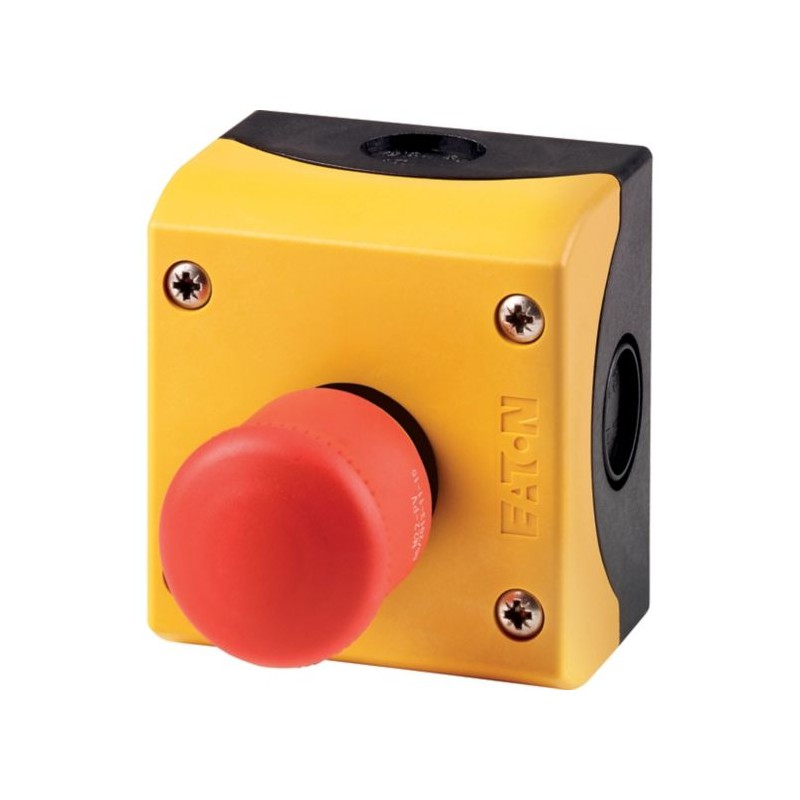

M22-PV/KC02/IY 216524 Y7-216524 EATON ELECTRIC Emergency-stop key-release mushroom, 2 N/C, surface mounting Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-PV/KC02/IY 216524 Y7-216524 EATON ELECTRIC Emergency-stop key-release mushroom, 2 N/C, surface mounting

M22-PV/KC02/IY

216524

Y7-216524

EATON-MOELLER

Emergency-stop key-release mushroom, 2 N/C, surface mounting

Teclado completo; Botão de parada de emergência; D=38 mm;

Eaton Moeller® series M22 Housing, Controlled stop pushbuttons/emergency-stop buttons, Mushroom-shaped, 38 mm, Non-illuminated, Pull-to-release function, 2 NC, Screw connection, Red, Yellow

Invólucro, Gama de produtos: RMQ-Titan, Unidade completa, Desenho: Em forma de cogumelo, Diâmetro: 38 mm, Não iluminado, Função de aspiração para libertar, Tipo de ligação: Ligação roscada, Descrição: Inviolável de acordo com a norma ISO 13850/EN 418, Cor da cabeça do cogumelo: Vermelho, Cor da tampa do estojo: Amarelo, Grau de protecção: IP66, IP69K, Ligação SmartWire-DT: não, Contatos N/A = Normalmente fechado: 2 NF, Notas de contato = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Força de deslocamento e acionamento do atuador de acordo com DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Curso máximo: 5,7 mm, Força mínima para abertura positiva: N 30, Dimensões frontais: 35 , Normas: IEC/EN 60947, VDE 0660, Posição de montagem: Conforme necessário

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação dos dispositivos de comando e sinalização na caixa

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $63.51
Preço unitário: $63.51
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Housing
Catalog Number
216524
Product Length/Depth
100 mm
Product Height
80 mm
Product Width
72 mm
Product Weight
0.194 kg
Certifications
CSA
CSA-C22.2 No. 14-05
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CE
UL Category Control No.: NKCR
UL File No.: E29184
CSA Class No.: 3211-03
CSA File No.: 012528
IEC/EN 60947
VDE 0660
Model Code
M22-PV/KC02/IY

Especificações do produto

Type
Actuator color
Red
Actuator function
Pull-to-release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Operating frequency
600 Operations/h
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Enclosure material
Plastic
Actuating force
50 N
Actuator diameter
38 mm
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
30 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Knob travel
5.7 mm
Number of buttons (mushroom shape)
1
Number of command positions
1
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
0
Number of key switches
0
Number of pilot lights
0
Number of pushbuttons
0
Enclosure color
Yellow
Illumination
Non-illuminated
Number of switches (selector)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
500 V
Rated control supply voltage (Us) at AC, 50 Hz - min
115 V
Rated control supply voltage (Us) at AC, 60 Hz - max
500 V
Rated control supply voltage (Us) at AC, 60 Hz - min
115 V
Rated control supply voltage (Us) at DC - max
220 V
Rated control supply voltage (Us) at DC - min
24 V
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
RMQ-Titan
Size
Front dimensions: 35 mm
Design
Mushroom-shaped
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Screw connection
Degree of protection
IP Other
NEMA 4X, 13
Lifespan
100,000 mechanical Operations
Shock resistance
50 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Suitable for
Emergency stop

ETIM for 216524 Componentes industriais para Baixa Tensão (EC000225)
Característica Valor
Número de posições de comando (EF001372) 1
Número de botões de pressão (EF005558) 0
Número de luzes indicadoras (EF001965) 0
Número de interruptores de chave (EF005590) 0
Número de interruptores seletores (EF005567) 0
Número de botões de pressão "cogumelo" (EF006670) 1
Adequado para paragem de emergência (EF001433) Sim
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 115 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 115 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Cor da parte superior do invólucro (EF001373) Amarelo
Cor da caixa (EF000136) Amarelo
Material da caixa protetora (EF001596) Plástico
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 2
Número de contatos como inversores (EF008257) 0
Grau de proteção (IP) (EF005474) Outro
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PV/KC02/IY Y7-216524 216524 ES_173029.pdf 4 Mbytes M22-PV/KC02/IY Y7-216524 216524 ES_173029.pdf
