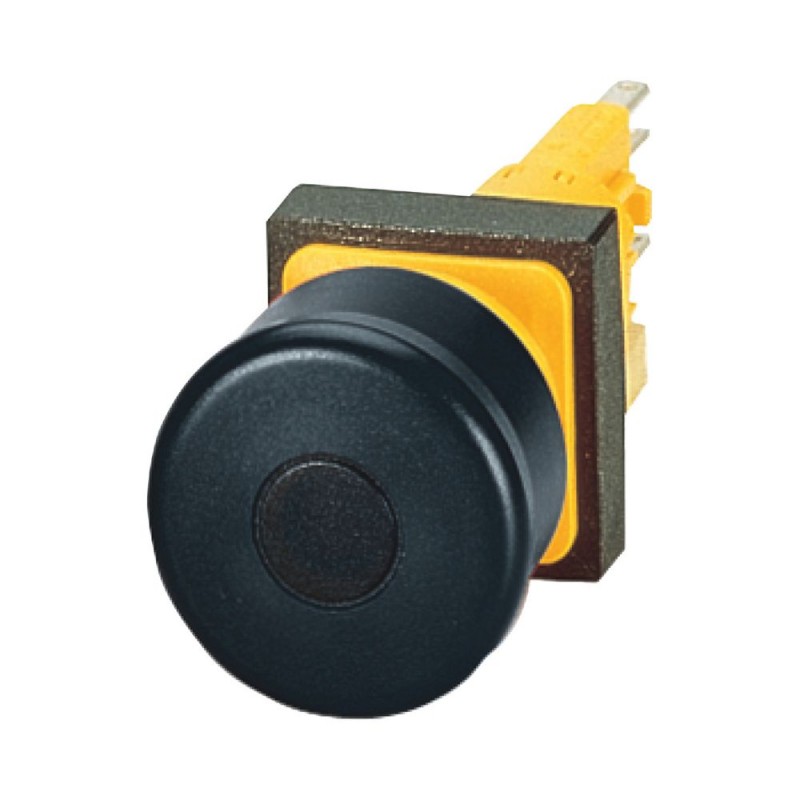

Q25LPV-S 257064 EATON ELECTRIC Tasto luminoso arresto d'emergenza, nera, permanente
Q25LPV-S
257064
EATON-MOELLER
Tasto luminoso arresto d'emergenza, nera, permanente
pulsante di arresto; 16 mm; 25x25 mm; Nero; Sblocco tramite
Pulsante HALT/STOP, Gamma prodotti: RMQ16, Unità singola, Design: A forma di fungo, Diametro: 28 mm, Illuminazione: Illuminato, Funzione di rilascio a strappo, Descrizione: A prova di manomissione secondo ISO 13850, EN 418, Il pulsante rimane in posizione pulsata, Colore della testa a fungo: Nero, Grado di protezione: IP65, Connessione SmartWire-DT: no, Dimensioni frontali: 25 × 25 mm, Informazioni sull'attrezzatura fornite: con multi-LED incorporato, 24 V DC, Ie = 15 mA, polo positivo su X1, non è necessario sostituire la lampadina.
Apparecchi elettrici a bassa tensione > Pulsante da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Tasto luminoso arresto d'emergenza, nera, permanente
Pulsante stop/arresto, Assortimento: RMQ16, Apparecchio singolo, Forma costruttiva: A fungo, Diametro: 28 mm, illuminazione: illuminato, Sblocco trazione, Descrizione: Sicuri contro le manomissioni secondo ISO 13850, EN 418, Il pulsante resta in posizione di blocco, Colore Attuatore a fungo: nero, Grado di protezione: IP65, Collegamento a SmartWire-DT: no, Dimensioni frontali: 25 x 25 mm, Informazioni sull'entità della fornitura: con LED multiplo integrato, 24 V DC, Ie = 15 mA, Polo positivo su X1, Nessuna sostituzione lampada necessaria
Programma di fornitura
Assortimento
RMQ16
Funzione di base
Pulsanti ALT
Pulsanti STOP
Pulsanti STOP
Diametro foro di montaggio [⌀]
16 mm
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Forma costruttiva
A fungo
Diametro [⌀]
28 mm
illuminazione
illuminato
Marchio di controllo
Sblocco trazione
Descrizione
Sicuri contro le manomissioni secondo ISO 13850, EN 418
Il pulsante resta in posizione di blocco
Il pulsante resta in posizione di blocco
Colore
Attuatore a fungo
nero
Grado di protezione
IP65
Collegamento a SmartWire-DT
no
Informazioni sull'entità della fornitura
con LED multiplo integrato, 24 V DC, Ie = 15 mA
Polo positivo su X1
Nessuna sostituzione lampada necessaria
Polo positivo su X1
Nessuna sostituzione lampada necessaria
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.36 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / elemento frontale per pulsante (EC000221)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per pulsante ([email protected] [AKF028014])
colore del pulsante
nero
numero di punti di comando
1
forma della lente
rettangolare
diametro del foro
16 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
forma del pulsante
alto
illuminabile
sì
con copertura protettiva
no
etichettato
no
funzione di commutazione con bloccaggio a scatto
sì
tattile
no
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
nero
grado di protezione (IP), lato frontale
IP65
tipo di protezione NEMA, lato frontale
1
Approvazioni
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 1
Dimensioni
Elementi di azionamento e segnalazione
Esecuzione quadrata
Esecuzione quadrata
| Caratteristica | Valore |
|---|---|
| colore del pulsante (EF000190) | nero |
| numero di punti di comando (EF001372) | 1 |
| tipo di lente (EF006253) | rettangolare |
| diametro del foro (EF000079) | 16 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 0 mm |
| forma del pulsante (EF001546) | alto |
| adatto per illuminazione (EF001142) | Sì |
| con copertura protettiva (EF005500) | No |
| etichettato (EF001537) | No |
| funzione di commutazione a bloccaggio (EF007447) | Sì |
| a impulso (EF001407) | No |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | materiale sintetico |
| colore dell'anello frontale (EF002429) | nero |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 1 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Q25LPV-S Q25LPV-S 257064 IT_257064.pdf | 244 Kbytes |
|
