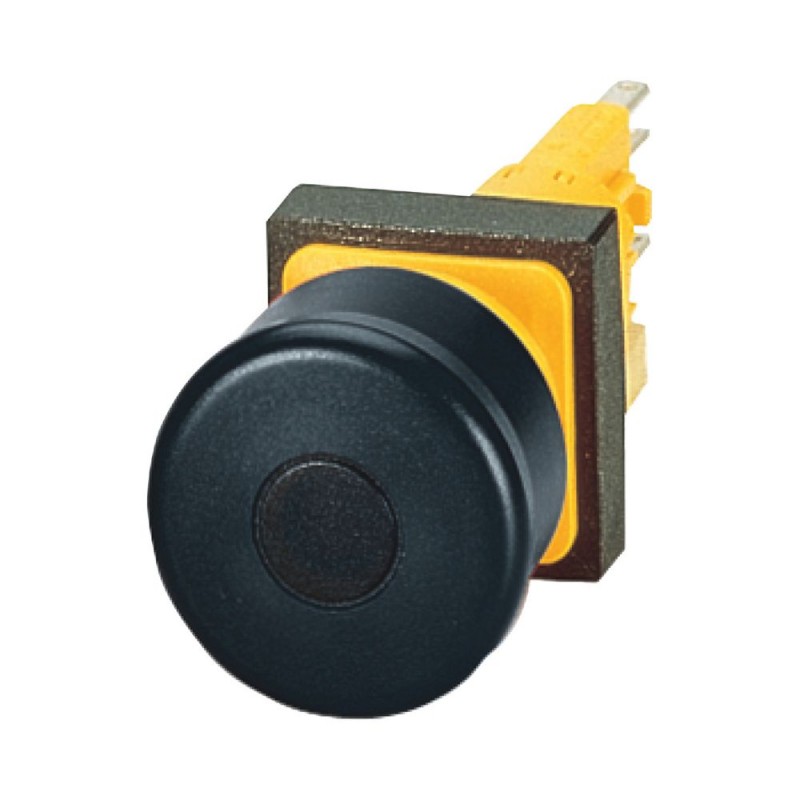

EATON - MOELLER Q25LPV-S 257064 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LPV-S 257064 EATON ELECTRIC botão + LED 24VDC parar

Referência: Q25LPV-S

Código: 257064

Fabricante: EATON - MOELLER

Descrição:

botão + LED 24VDC parar
Botão de parada; 16 mm; 25x25 mm; Preto; Desbloqueando por
Botão de paragem de emergência/paragem de emergência iluminado, preto, mantido
Botão HALT/STOP, Gama de produtos: RMQ16, Unidade única, Design: Em forma de cogumelo, Diâmetro: 28 mm, Iluminação: Iluminada, Função de desbloqueio por puxar, Descrição: Inviolável de acordo com a ISO 13850, EN 418, O botão permanece na posição pulsada, Cor da cabeça em forma de cogumelo: Preto, Grau de proteção: IP65, Conexão SmartWire-DT: não, Dimensões frontais: 25 × 25 mm, Informações do equipamento fornecidas: com multi-LED integrado, 24 V DC, Ie = 15 mA, pólo positivo em X1, sem necessidade de substituir a lâmpada.

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

De emergência-parada/paragem de emergência botão de pressão iluminado, preto, mantida
PARAR/STOP Botão, a gama de Produtos: RMQ16, uma Única unidade, Projeto: em forma de Cogumelo, Diâmetro: 28 mm, Iluminação: Iluminada, Puxe-a função de lançamento Descrição: prova de violação de acordo com a ISO 13850, EN 418, Botão de acionamento permanece em empurrado posição, Cor Cogumelo: Preto, Grau de Proteção: IP65, Conexão para SmartWire-DT: não, Frontal dimensões: 25 x 25 mm, Informações sobre o equipamento fornecido: com built-in de vários LED, 24 V DC, Ie = 15 mA, pólo Positivo no X1, Nenhuma lâmpada de substituição necessária.

Programa de entrega

A gama de produtos
RMQ16
Função básica
PARAR de botões de pressão
Botões de parada de emergência
Única unidade/unidade Completa
Única unidade
Design
Em forma de cogumelo
Diâmetro [⌀]
28 mm
Iluminação
Iluminado
Aprovação
000Z043000Z016
Puxe-a função de lançamento
Descrição
À prova de adulteração de acordo com a ISO 13850, EN 418
Botão de acionamento permanece em empurrado posição
Cor
Cogumelo
Preto
116C060
Grau de Proteção
IP65
Conexão para SmartWire-DT
nenhum
Frente dimensões
25 × 25 mm
Informações sobre o equipamento fornecido
com built-in de vários LED, 24 V DC, Ie = 15 mA
Pólo positivo no X1
Nenhuma lâmpada de substituição necessária.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0.36 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / elemento Frontal por botão de pressão (EC000221)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal por botão de pressão atuadores (ecl@ss10.0.1-27-37-12-10 [AKF028014])
Cor do botão
Preto
Número de posições de comando
Um
Tipo de construção da lente
Retangular
Diâmetro do furo
16 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Tipo de botão
Alta
Apropriado para a iluminação
Sim
Com capa protetora
Nenhum
Rotulado
Nenhum
Função de comutação de travamento
Sim
De retorno por mola
Nenhum
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Preto
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA), airbag lateral
Um

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Quarenta e seis mil quinhentos cinqüenta e dois
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 1

Dimensões

116X004
116X002
De atuação e elementos de indicador
O estilo quadrado

ETIM for 257064 Componentes industriais para Baixa Tensão (EC000221)

Nome da característicaCor do botão (EF000190)
Valor da característicaPreto
Nome da característicaNúmero de posições de comando (EF001372)
Valor da característica1
Nome da característicaForma de lente (EF006253)
Valor da característicaRetangular
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica16 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaTipo de botão (EF001546)
Valor da característicaAlto
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaSim
Nome da característicaCom difusor de proteção (EF005500)
Valor da característicaNão
Nome da característicaEtiquetado (EF001537)
Valor da característicaNão
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaSim
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaNão
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA), parte frontal (EF011961)
Valor da característica1
