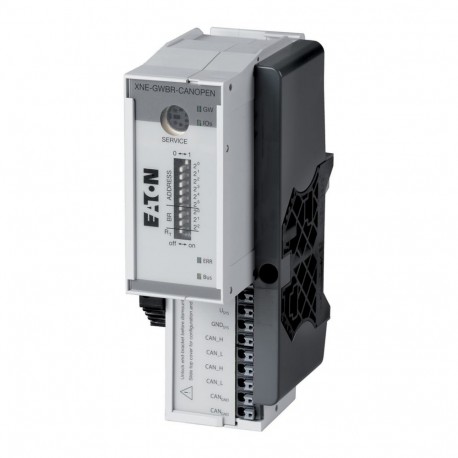

XNE-GWBR-CANOPEN 140044 Y7-140044 EATON ELECTRIC Gateway ECO per sistema I/O XI/ON, CANopen
XNE-GWBR-CANOPEN
140044
Y7-140044
EATON-MOELLER
Gateway ECO per sistema I/O XI/ON, CANopen
Gateway XION ECO CANopen
Eaton XNE ECO gateway for XI/ON I/O system, integrated
Il sistema I/O XI/ON standard aggiunge moduli I/O e gateway ottimizzati in termini di costi e spazio al sistema I/O XI/ON. I moduli ECO non richiedono moduli base e sono completamente compatibili con il sistema standard XI/ON. Elevata densità di canali (fino a 16 DI/DO in 13 mm), terminali a gabbia a molla push-in, 8 o 16 canali per modulo. I gateway ECO sono compatibili con i sistemi bus CANopen, Profibus, DP ed Ethernet.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Moduli I / O remoti XION
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Gateway Eaton XNE
Sigla catalogo
140044
EAN
7640130120600
Lunghezza/profondità del prodotto
129 mm
Altezza prodotto
75 mm
Larghezza prodotto
33.5 mm
Peso prodotto
0.136 kg
Certificazione/i
CULus
IEC/EN 61000-6-2
IEC/EN 61131-2
Rated data for terminations according to IEC/EN 60947-7-1
CE
IEC/EN 6113-2
IEC/EN 61000-6-4
IEC/EN 61000-6-2
IEC/EN 61131-2
Rated data for terminations according to IEC/EN 60947-7-1
CE
IEC/EN 6113-2
IEC/EN 61000-6-4
Note catalogo
supporta fino a 62 moduli a disco (XN, XNE)
Codice modello
XNE-GWBR-CANOPEN
Features & Functions
Caratteristiche
collegamento bus di campo tramite accoppiatore separato possibile
Dotato di:
Modulo Bus Refresh
Separazione galvanica
Separazione galvanica
General
Accessori
1 x piastra terminale XN-ABPL e 2 x staffe terminali XN-WEW-32/2-SW incluse con l'apparecchiatura in dotazione.
Range ammesso
18 - 30 V DC, Collegamento in rete
Configurazione
Configurazione massima della stazione: 62 schede (XN, XNE) nell'esecuzione a disco o lunghezza max. della stazione: 1 m
Grado di protezione
IP20
Metodo di montaggio
montaggio su guida portante possibile
Ondulazione residua
Secondo la norma EN 61131-2
Tipo
Tipo di tensione
DC
Ambient conditions, mechanical
Caduta e ribaltamento
Secondo IEC 60068-2-31, caduta libera conforme a IEC 60068-2-32
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
Continuo in conformità a IEC/EN 60068-2-29
Continuo in conformità a IEC/EN 60068-2-29
Resistenza alle vibrazioni
secondo IEC/EN 60068-2-6
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
85 °C
Condizioni ambientali
Gas nocivi - H2S: 1 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - SO2: 10 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - SO2: 10 ppm (umidità relativa < 75%, senza condensa)
Umidità relativa
5 - 95 % (indoor, Level RH-2, non-condensing for storage at 45°C)
Electro magnetic compatibility
Scarica in aria
secondo EN 61100-4-2
Impulso burst
secondo IEC/EN 61000-4-4
Scarica dei contatti
secondo EN 61100-4-2
Campi elettromagnetici
Conforme a IEC EN 61100-4-2
Disturbi emessi
230 - 1000 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
Interferenza radiofrequenza
IEC/EN 61100-4-6
Valore nominale sovratensione
Conforme a IEC/EN 61000-4-5 livello 4
Buchi di tensione
Conforme a EN 61131-2 (variazioni di tensione/buchi di tensione)
Terminal capacities
Capacità morsetti
0,25 - 1,5 mm², con puntalini senza collare in plastica
0,25 - 1,5 mm², cavo rigido
0,25 - 1,5 mm², cavo flessibile senza puntalino
0,25 - 0,75 mm², con puntalini con collare in plastica
0,25 - 1,5 mm², cavo rigido
0,25 - 1,5 mm², cavo flessibile senza puntalino
0,25 - 0,75 mm², con puntalini con collare in plastica
Pin calibro
A1 (conforme a IEC/EN 60947-1)
Lunghezza di spelatura (conduttore principale)
8 mm
Electrical rating
Tensione di alimentazione
4,7 - 5,3 V DC
Tensione di alimentazione a 50 Hz AC - min
0 V
Tensione di alimentazione a 50 Hz AC - max
0 V
Tensione di alimentazione a DC - min
18 V
Tensione di alimentazione in DC - max
30 V
Communication
Indirizzamento
Impostazione indirizzo tramite interruttore DIP
Intervallo indirizzo: decimale 1 - 63
Intervallo indirizzo: decimale 1 - 63
Terminazione bus
Tramite interruttore DIP, Networking
Tipo connessione
Morsetti a molla a innesto, Fieldbus
Morsetti a molla, Bus di campo/tensione di alimentazione)
Morsetti a molla a innesto, Collegamento rivolto verso la parte SUPERIORE
Morsetti a molla, Bus di campo/tensione di alimentazione)
Morsetti a molla a innesto, Collegamento rivolto verso la parte SUPERIORE
Velocità di trasmissione dati
800 kBit/s
50 kBit/s
500 kBit/s, Collegamento in rete
800 kBit/s, Collegamento in rete
125 kBit/s, Collegamento in rete
250 kBit/s
10 kBit/s, Collegamento in rete
1000 kBit/s, Collegamento in rete
1000 kBit/s
20 kBit/s
Impostazione tramite interruttori DIP o automatica
50 kBit/s, Collegamento in rete
250 kBit/s, Collegamento in rete
500 kBit/s
125 kBit/s
50 kBit/s
500 kBit/s, Collegamento in rete
800 kBit/s, Collegamento in rete
125 kBit/s, Collegamento in rete
250 kBit/s
10 kBit/s, Collegamento in rete
1000 kBit/s, Collegamento in rete
1000 kBit/s
20 kBit/s
Impostazione tramite interruttori DIP o automatica
50 kBit/s, Collegamento in rete
250 kBit/s, Collegamento in rete
500 kBit/s
125 kBit/s
Tensione campo
24 V DC (UL)
Interfacce
Presa PS/2 (interfaccia di servizio)
CANopen®, Collegamento bus di campo
CANopen®, Collegamento bus di campo
Protocollo
CANopen®
CAN
altri sistemi bus
CAN
altri sistemi bus
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Tramite accoppiatore ottico: sì
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
6 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | Sì |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio eGPRS (EDGE) (EF009703) | No |
| standard radio GSM (EF008524) | No |
| standard radio LTE (EF009709) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 33.5 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 129 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XNE-GWBR-CANOPEN Y7-140044 140044 IT_140044.pdf | 124 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
