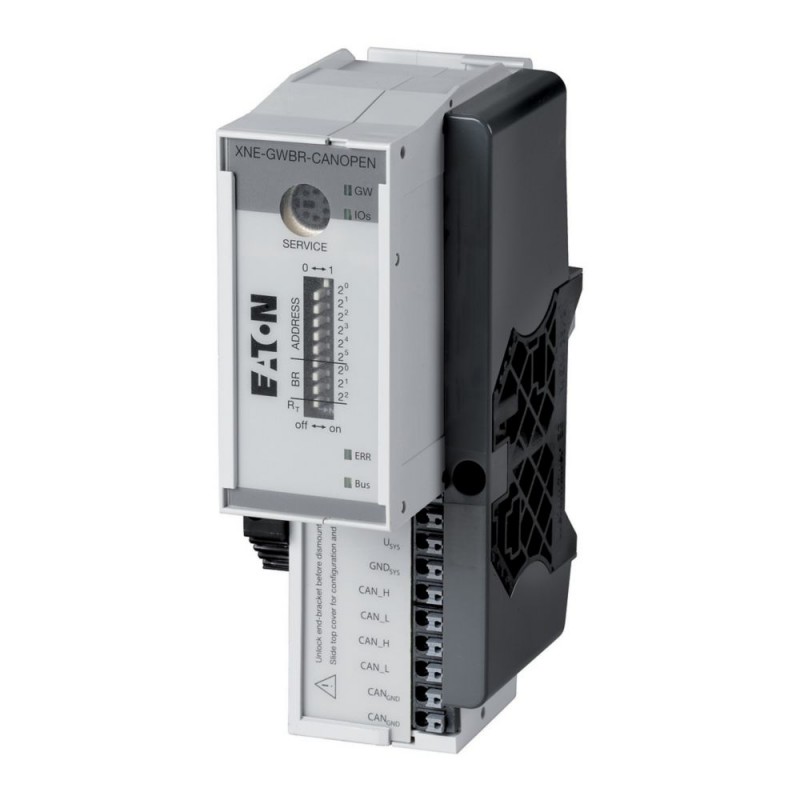

XNE-GWBR-CANOPEN 140044 Y7-140044 EATON ELECTRIC Eco gateway CanOpen 85 50 107591
XNE-GWBR-CANOPEN
140044
Y7-140044
EATON-MOELLER
Eco gateway CanOpen 85 50 107591
Gateway XION ECO CANopen
Eaton XNE ECO gateway for XI/ON I/O system, integrated
O sistema de E/S XI/ON padrão adiciona módulos de E/S e gateways otimizados em custo e espaço ao sistema de E/S XI/ON. Os módulos ECO não requerem módulos básicos e são totalmente compatíveis com o sistema padrão XI/ON. Alta densidade de canais (até 16 DI/DO em 13 mm), terminais de gaiola de mola push-in, 8 ou 16 canais por módulo. Os gateways ECO são compatíveis com os sistemas de barramento CANopen, Profibus, DP e Ethernet.
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
Módulos de E / S remotos XION
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton XNE Gateway
Catalog Number
140044
EAN
7640130120600
Product Length/Depth
129 mm
Product Height
75 mm
Product Width
33.5 mm
Product Weight
0.136 kg
Certifications
CULus
IEC/EN 61000-6-2
IEC/EN 61131-2
Rated data for terminations according to IEC/EN 60947-7-1
CE
IEC/EN 6113-2
IEC/EN 61000-6-4
IEC/EN 61000-6-2
IEC/EN 61131-2
Rated data for terminations according to IEC/EN 60947-7-1
CE
IEC/EN 6113-2
IEC/EN 61000-6-4
Catalog Notes
supports up to 62 disc-type modules (XN, XNE)
Model Code
XNE-GWBR-CANOPEN
Especificações do produto
Type
Accessories
1 x end plate XN-ABPL and 2 x end bracket XN-WEW-32/2-SW included with supplied equipment.
Features
Fieldbus connection over separate bus coupler possible
Air discharge
According to EN 61100-4-2
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Bus refreshing module
Potential separation
Potential separation
Burst impulse
According to IEC/EN 61000-4-4
Addressing
Address set via DIP switch
Address range: 1 - 63 decimal
Address range: 1 - 63 decimal
Admissible range
18 - 30 V DC, Networking
Configuration
Maximum station configuration: 62 cards (XN, XNE) of slice design or max. length of station: 1 m
Bus termination
Via DIP switch, Networking
Explosion safety category for dust
None
Environmental conditions
Harmful gasses - H2S: 1 ppm (relative humidity < 75%, no condensation)
Harmful gasses - SO2: 10 ppm (relative humidity < 75%, no condensation)
Harmful gasses - SO2: 10 ppm (relative humidity < 75%, no condensation)
Explosion safety category for gas
None
Mounting method
Rail mounting possible
Voltage type
DC
Contact discharge
According to EN 61100-4-2
Supply voltage
4.7 - 5.3 V DC
Surge rating
According to IEC/EN 61000-4-5 Level 4
Emitted interference
230 - 1000 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
85 °C
Ambient storage temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Electromagnetic fields
According to IEC EN 61100-4-2
Connection type
Push-In spring-cage terminals, Field bus
Spring-cage terminals, Field bus/Supply voltage)
Push-In spring-cage terminals, Connection design in TOP direction
Spring-cage terminals, Field bus/Supply voltage)
Push-In spring-cage terminals, Connection design in TOP direction
Radiated RFI
IEC/EN 61100-4-6
Drop and topple
According to IEC 60068-2-31, free fall according to IEC 60068-2-32
Data transfer rate
800 kBit/s
50 kBit/s
500 kBit/s, Networking
800 kBit/s, Networking
125 kBit/s, Networking
250 kBit/s
10 kBit/s, Networking
1000 kBit/s, Networking
1000 kBit/s
20 kBit/s
Setting through DIP switch or automatically
50 kBit/s, Networking
250 kBit/s, Networking
500 kBit/s
125 kBit/s
50 kBit/s
500 kBit/s, Networking
800 kBit/s, Networking
125 kBit/s, Networking
250 kBit/s
10 kBit/s, Networking
1000 kBit/s, Networking
1000 kBit/s
20 kBit/s
Setting through DIP switch or automatically
50 kBit/s, Networking
250 kBit/s, Networking
500 kBit/s
125 kBit/s
Relative humidity
5 - 95 % (indoor, Level RH-2, non-condensing for storage at 45°C)
Degree of protection
IP20
Residual ripple
According to EN 61131-2
Gauge pin
A1 (according to IEC/EN 60947-1)
Field voltage
24 V DC (UL)
Vibration resistance
According to IEC/EN 60068-2-6
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
Continuous according to IEC/EN 60068-2-29
Continuous according to IEC/EN 60068-2-29
Interfaces
PS/2 socket (Service interface)
CANopen®, Field bus connection
CANopen®, Field bus connection
System accessory
Yes
Potential isolation
Through optocoupler: yes
Voltage dips
According to EN 61131-2 (Voltage fluctuations/voltage dips)
Protocol
CANopen®
CAN
Other bus systems
CAN
Other bus systems
Terminal capacity
0.25 - 1.5 mm², with ferrules without plastic collar
0.25 - 1.5 mm², solid
0.25 - 1.5 mm², flexible without ferrule
0.25 - 0.75 mm², with ferrules with plastic collar
0.25 - 1.5 mm², solid
0.25 - 1.5 mm², flexible without ferrule
0.25 - 0.75 mm², with ferrules with plastic collar
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
6 W
Stripping length (main cable)
8 mm
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
30 V
Supply voltage at DC - min
18 V
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 18 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Sim |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão EGPRS (EF009703) | Não |
| Rádio padrão GSM (EF008524) | Não |
| Rádio padrão LTE (EF009709) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Sim |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Largura (EF000008) | 33.5 mm |
| Altura (EF000040) | 75 mm |
| Profundidade (EF000049) | 129 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
