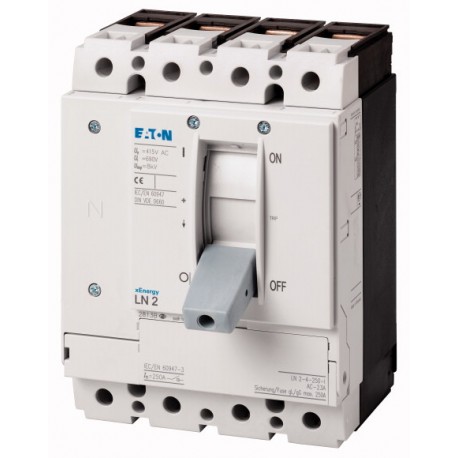

Deckel LN2-4 (beschriftet) 12303518 EATON ELECTRIC Sezionatore di potenza, 3p, 160A, grandezza 2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

Deckel LN2-4 (beschriftet) 12303518 EATON ELECTRIC Sezionatore di potenza, 3p, 160A, grandezza 2

Deckel LN2-4 (beschriftet)

12303518

EATON-MOELLER

Disponibile Invio oggi

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato. Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.

Sezionatore di potenza, 3p, 160A, grandezza 2

Maggiori dettagli


Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $26.24
Prezzo unitario: $26.24

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Sezionatore di potenza, 4p, 160A, grandezza 2
[

Programma di fornitura

Assortimento
sezionatore di potenza
Funzione di protezione
Sezionatore di potenza/Interruttore generale
Norma/Approvazione
IEC
Tecnica di installazione
Montaggio fisso
Grandezza
LN2
Descrizione
Caratteristiche da interruttore generale, compreso sistema a vincolo completo secondo IEC/EN 60204 e VDE 0113.
Caratteristiche di separazione secondo IEC/EN 60947-3 e VDE 0660
Protezione contro contatti accidentali secondo VDE 0160 parte 100.
Numero di poli
a 4 poli
Dotazione standard
collegamento a vite
Posizioni di commutazione
I, +, 0
Corrente nominale = corrente nominale ininterrotta [In= Iu]
160 A
Protezione contro il corto circuito max. fusibile gL
250 A gL
,

Dati tecnici

Sezionatori di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
690 V AC
Frequenza nominale di impiego [f]
50/60 Hz
Corrente nominale = corrente nominale ininterrotta [In= Iu]
160 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V
Impiego in reti senza messa a terra
≦ 690 V
Potere nominale di chiusura sotto corto circuito [Icm]
690 V 50/60 Hz [Icm]
5.5 kA
Corrente nominale di breve durata ammissibile
t = 0,3 s [Icw]
3.5 kA
t = 1 s [Icw]
3.5 kA
Corrente nominale di corto circuito condizionata [kA]
con fusibile a monte
PN2(N2)-160…250: 250 A gG/gL
400/415 V
100 kA
690 V
80 kA
con fusibile a valle
PN2(N2)-160…250: 250 A gG/gL
400/415 V
100 kA
690 V
80 kA
Potere nominale di chiusura e di apertura
Corrente nominale d'impiego [Ie]415 V [Ie]
250 A
Corrente nominale d'impiego [Ie]690 V [Ie]
250 A
Corrente nominale d'impiego [Ie]415 V [Ie]
250 A
Corrente nominale d'impiego [Ie]690 V [Ie]
250 A
Durata meccanica [Manovre]
20000
Max. frequenza di manovra [man/h]
120 man/h
Durata, elettrica
400 V 50/60 Hz [Manovre]
7500
415 V 50/60 Hz [Manovre]
7500
690 V 50/60 Hz [Manovre]
5000
400 V 50/60 Hz [Manovre]
6000
415 V 50/60 Hz [Manovre]
6000
690 V 50/60 Hz [Manovre]
4000
Tempo totale di interruzione al cortocircuito
< 10 ms
Sezioni di collegamento
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a mantelloRigido
1 x (4 - 16)
2 x (4 - 16) mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (25 - 185)
2 x (25 - 70) mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x (16 - 185) mm2
Cavo circolare CuMorsetto a tunnelflessibileflessibile
1 x (25 - 185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x (4 - 16)
2 x (4 - 16) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 185)
2 x (25 - 70) mm2
Cavo in alluminio o rameMorsetto a tunnelrigido
1 x 16 mm2
Cavo in alluminio o rameMorsetto a tunnelflessibileflessibile
1 x (25 - 185) mm2
Cavo in alluminio o rameCollegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
2 x 16 x 0,8 mm
Cavo in alluminio o rameCollegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
2 x 9 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
2 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 16 x 0,8 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M8
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
16 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
20 x 5 mm
Cavi di comando
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
160 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
19.6608 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sezionatore di carico (EC000216)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Sezionatore compatto ([email protected] [AKF060013])
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore di sicurezza
no
esecuzione come dispositivo di arresto d’emergenza
esecuzione come invertitore
no
numero di interruttori
max. tensione d’esercizio nominale Ue per AC
400 V
tensione d’esercizio nominale
690 - 690 V
corrente nominale permanente Iu
160 A
corrente nominale permanente a AC-23, 400V
A
corrente nominale permanente per AC-21, 400 V
0 A
potenza d’esercizio nominale per AC-3, 400 V
0 kW
resistenza a corrente di breve durata Icw
3.5 kA
potenza d’esercizio nominale per AC-23, 400V
90 kW
potenza di interruzione a 400 V
0 kW
corrente di corto circuito nominale condizionale Iq
100 kA
numero di poli
4
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
azionamento a motore opzionale
azionamento a motore integrato
no
sganciatore di tensione opzionale
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra
adatto per fissaggio frontale a 4 fori
no
adatto per fissaggio frontale centrale
no
adatto per montaggio distributore
adatto per costruzione intermedia
colore dell’elemento di azionamento
grigio
esecuzione dell’elemento di azionamento
bilanciere
bloccabile
tipo di collegamento circuito elettrico principale
raccordo a vite
grado di protezione (IP), lato frontale
IP20
tipo di protezione (NEMA)
,

Dimensioni

① Distanza di spegnimento arco, distanza di sicurezza minima rispetto ad altre superfici
② Distanza di sicurezza minima rispetto a superfici adiacenti
]
