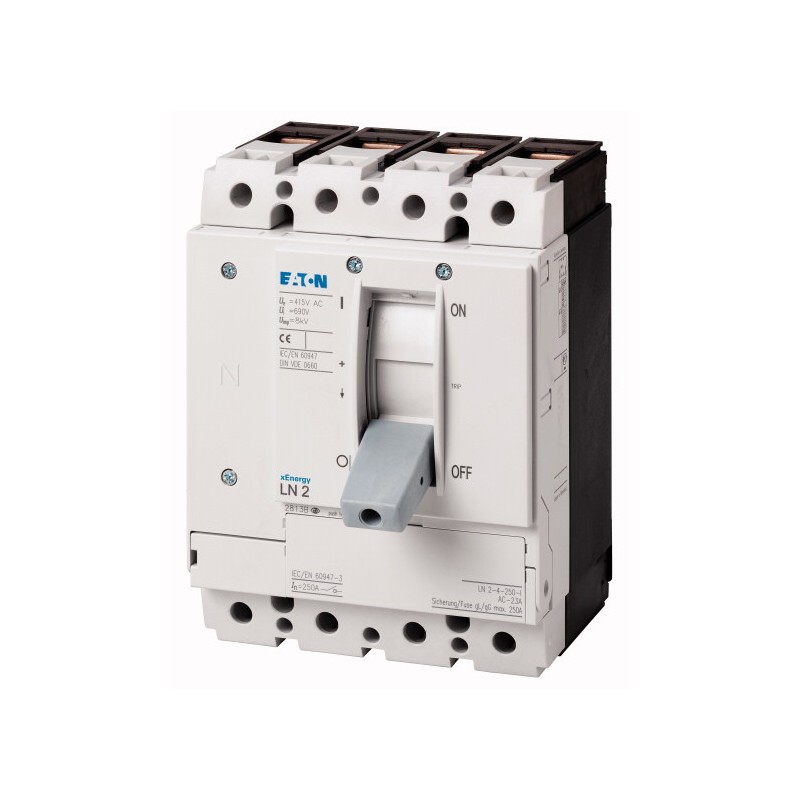

> >>Deckel LN2-4 (beschriftet) 12303518 ELECTRIC Tapa para interruptor 4 P
Anterior producto Siguiente producto

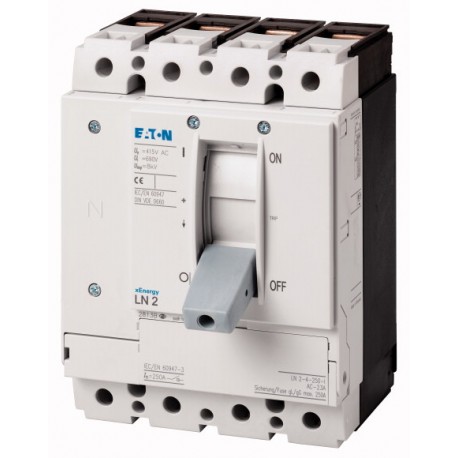

Deckel LN2-4 (beschriftet) 12303518 EATON ELECTRIC Tapa para interruptor 4 P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Deckel LN2-4 (beschriftet) 12303518 EATON ELECTRIC Tapa para interruptor 4 P

Deckel LN2-4 (beschriftet)

12303518

EATON-MOELLER

Tapa para interruptor 4 P

Más detalles


Accesorios NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor-seccionador, 4 p, 160A, tamaño de fotograma 2
[

Programa de entrega

Gama de productos
Interruptores-seccionadores
Función de protección
Los seccionadores/interruptores principales
Norma/Autorización
IEC
Tipo de instalación
Fijo
Tamaño de construcción
LN2
Descripción
Interruptor principal características, incluyendo la tracción positiva a la norma IEC/EN 60204 y VDE 0113.
Aislar las características de la norma IEC/EN 60947-3 y VDE 0660.
Barras de la etiqueta de la cubierta VDE 0160 Parte 100.
Número de polos
4 polos
Equipo estándar
Tornillo de conexión
Posiciones del interruptor de
I, +, 0
Corriente nominal = corriente ininterrumpida nominal [In= You]
160 Una
Protección del cortocircuito máx. fusible gL-característica
250 Un gL
,

Datos técnicos

Interruptores-seccionadores
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Frecuencia nominal de funcionamiento [f]
50/60 Hz
Corriente nominal = corriente ininterrumpida nominal [In= You]
160 Una
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 690 V
Nominal de corto circuito de la capacidad de fabricación [Icm]
690 V 50/60 H [Ic]
5.5 kA
Nominal de corta duración corriente asignada
t = 0,3 s [Icw]
3.5 kA
t = 1 s [Icw]
3.5 kA
Nominal condicional de la corriente de cortocircuito [kA]
Con fusible
PN2(N2)-160...250: 250 a gG/gL
400 ... 415 V
100 kA
690 V
80 kA
Con aguas abajo del fusible
PN2(N2)-160...250: 250 a gG/gL
400 ... 415 V
100 kA
690 V
80 kA
Clasificados de decisiones y la capacidad de romper
Corriente de operación nominal [Ie]415 V [Ie]
250 Un
Corriente de operación nominal [Ie]690 V [Ie]
250 Un
Corriente de operación nominal [Ie]415 V [Ie]
250 Un
Corriente de operación nominal [Ie]690 V [Ie]
250 Un
La esperanza de vida, mecánica [Operaciones]
Veinte mil
Max. frecuencia de operación
120 operaciones/h
La esperanza de vida, eléctricos
400 V, 50/60 Hz [Operaciones]
Siete mil quinientos
415 V 50/60 Hz [Operaciones]
Siete mil quinientos
690 V 50/60 Hz [Operaciones]
Cinco mil
400 V, 50/60 Hz [Operaciones]
Seis mil
415 V 50/60 Hz [Operaciones]
Seis mil
690 V 50/60 Hz [Operaciones]
Cuatro mil
Total tiempo de descanso en corto-circuito
< 10 ms
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreCaja terminalSólido
1 x (4 - 16)
2 x (4 - 16) mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (25 - 185)
2 x (25 - 70) mmDos
Ronda de conductor de cobreTúnel terminalSólido
1 x (16 - 185) mmDos
Ronda de conductor de cobreTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (4 - 16)
2 x (4 - 16) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 185)
2 x (25 - 70) mmDos
Al de los conductores, cable de CuTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, cable de CuTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
2 x 16 x 0.8 mm
Al de los conductores, cable de CuPerno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
2 x 9 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
2 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 16 x 0.8 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M8
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
16 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
20 x 5 mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
,

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
160 Una
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
19.6608 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
,

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060013])
Versión como interruptor principal
Sí
Versión de mantenimiento/servicio interruptor de
Sí
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
Sí
Versión como interruptor inversor
No
Número de interruptores
Max. nominal tensión de funcionamiento de la Ue CA
400 V
Voltaje nominal de operación
690 - 690 V
Calificación permanente de la actual Iu
160 Una
Calificación permanente de la corriente en AC-23, 400 V
Un
Calificación permanente de la corriente en AC-21, 400 V
0 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Nominal de corta duración corriente asignada lcw
3.5 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
90 kW
De conmutación de potencia a 400 V
0 kW
Acondicionado nominal de corriente de corto circuito Ci
100 kA
Número de polos
Cuatro
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
Sí
La unidad de Motor integrado
No
Liberación de tensión opcional
Sí
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje
Sí
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
Sí
Adecuado para el intermedio de montaje
Sí
Color del elemento de control
Gris
Tipo de elemento de control
Eje de balancín de la palanca de
Interlockable
Sí
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Grado de protección (IP), frente
IP20
Grado de protección (NEMA)
,

Dimensiones

① Golpe de la zona, la separación mínima a otras partes
② La separación Mínima a las partes adyacentes
]

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
