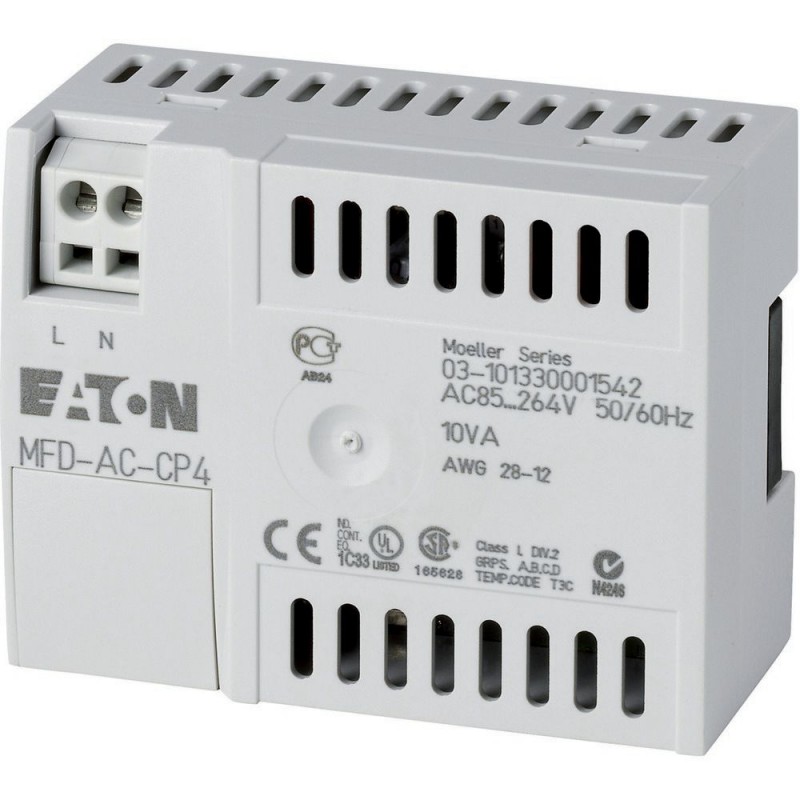

MFD-AC-CP4 286822 0004560852 EATON ELECTRIC Módulo CPU de Texto Para pantalla remota 100-240 V AC Sin cable ..
MFD-AC-CP4
286822
0004560852
EATON-MOELLER
Módulo CPU de Texto; Para pantalla remota; 100-240 V AC; Sin cable; Para EASY, EC4P, ES4P
Módulo de comunicación/fuente de alimentación para visualización remota de texto, 100-240VAC, easy/EC4P/ES4P
Junto con la unidad de visualización y mando MFD-80..., la fuente de alimentación / módulo de comunicación se puede utilizar como pantalla de texto remota para easy500 / easy700 / easy800 / EC4P / ES4P, grado de protección de la carcasa IP20, sin cable de conexión
Controladores industriales (PLC) > Panel de texto
Relés programables EASY y pantallas MFD
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Módulo de comunicación/unidad de fuente de alimentación remota de la pantalla de texto, 100-240VAC, fácil/EC4P/ES4P
Junto con la pantalla y la unidad operativa de MFD-80..., la fuente de alimentación de la unidad / módulo de comunicación puede ser utilizado como texto remoto de la pantalla para easy500 / easy700 / easy800 / EC4P / ES4P, carcasa grado de protección IP20, sin cable de conexión
Programa de entrega
Gama de productos
Multi-función de pantalla MFD-Titan
Gama de productos
Plc Compacto
La función básica de
Unidad de fuente de alimentación/módulos de CPU
La función
Accesorios
Accesorios
Remoto visualización de texto
Tensión de alimentación
100 - 240 V AC
Descripción
Grado de protección IP20
puede ser combinado con la pantalla/de funcionamiento de la unidad MFD-80...
desmontable pantalla táctil para easyRelais
desmontable pantalla táctil para easyRelais
Descripción
Sin cable de conexión
Grado de Protección
IP20
Datos técnicos
General
Normas
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
107.5 x 90 x 30 mm
Peso
0.145 kg
Montaje
Montado en el eje de fijación de la pantalla o en la parte superior del sombrero de ferrocarril según IEC/EN 60715, 35 mm de profundidad (sin pantalla)
Terminal de capacidades
Sólido
0.2⁄4 (AWG 24 - 12) mmDos
Flexible con el casquillo
0.2⁄2.5 (AWG 24 - 12) mmDos
Destornillador estándar
3,5 x 0,6 mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Respaldo del reloj en tiempo real
La precisión del reloj en tiempo real
Normalmente ±5 s/día (±0,5 h⁄Año) s/día
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama "S"
5 ms
ResoluciónRango De "M:S"
1 s
ResoluciónRango "H:M"
1 min
Retentiva de la memoria
Los ciclos de escritura de la memoria retentiva
DiezDiez(leer ⁄ ciclos de escritura)
Fuente de alimentación
Tensión nominal [Ue]
100/110/115/120//230/240 AC (+10/-15 %) V
Margen admisible
85...264 V AC
Frecuencia
50⁄60 (± 5%) Hz
La corriente de entradaen 115/120 V AC 60 Hz
Normalmente el 90 mA
La corriente de entradaen 230/240 V AC 50 Hz
Normalmente 60 mA
La pérdida de potenciaLa disipación de calor en 24 V DC
17 W
La pérdida de potenciaen 115/120 V AC
Normalmente las 11 de la VA
La pérdida de potenciaa 230 o 240 V AC
Normalmente 15 VA
Red de easyNet
Las estaciones de
max. 8 Número de
Velocidad de transferencia de datos/distancia
1000 kBit/s, 6 m
500 Kbit/s, 25 m
250 Kbit/s, 40 m
125 kBit/s, 125 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 Kbit/s, 1000 m
500 Kbit/s, 25 m
250 Kbit/s, 40 m
125 kBit/s, 125 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 Kbit/s, 1000 m
Distancia
5 m
Potencial de aislamientoDe la fuente de alimentación
Sí
Potencial de aislamientoA partir de las entradas
Sí
Potencial de aislamientopara interface de PC, tarjeta de memoria, easyNet, easyLink
Sí
La terminación de Bus (primera y última estación)
Sí
Técnica de conexión
RJ45, 8-polos
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
17 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / panel de Texto (EC001426)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Pantalla y el componente de control / Panel (HMI) / panel de Texto (HMI) ([email protected] [AFX018003])
Tensión de alimentación de CA de 50 Hz
85 - 264 V
Tensión de alimentación de CA de 60 Hz
85 - 264 V
Tensión de alimentación DC
0 - 0 V
Voltaje tipo de tensión de alimentación
CA
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Dos
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Tipo de pantalla
Pantalla LCD con iluminación de fondo
Número de líneas de visualización
Cuatro
Número de caracteres por línea
Dieciseis
Max. altura de los caracteres, pantalla
32 mm
Útil del proyecto de memoria/memoria de usuario
0 kByte
Con teclado numérico
No
Con alfa numérico del teclado
No
Número de teclas de función, programables
Cuatro
Número de botones con LED
Cero
Número de botones del sistema
Cero
Con mensaje de indicación
Sí
Con el sistema de mensajes (incl. búfer y confirmación)
No
Proceso de representación de valor (de salida) posible
Sí
Proceso valor predeterminado (de entrada) posible
Sí
Con recetas
No
Número de niveles de contraseña
Uno
Con la salida de la impresora
No
Número de idiomas online
Trece
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Doce
Temperatura de la operación
25 - 55 °C
Objetos gráficos presentable
No
Adecuado para las funciones de seguridad
No
La anchura de la parte delantera
86.5 mm
La altura de la frente
86.5 mm
Construido en profundidad
36.2 mm
Aprobaciones
Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 85 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 85 V |
| Tensión de alimentación CC (EF007534) | 0 V |
| Tipo de tensión de alimentación (EF002991) | CA |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 2 |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Ejecución de la pantalla (EF008244) | LCD con retroiluminación |
| Número de líneas de visualización (EF003297) | 4 |
| Número de caracteres de visualización por línea (EF003298) | 16 |
| Altura máxima de caracteres, pantalla (EF003299) | 32 mm |
| Memoria de proyecto/memoria de usuario utilizable (EF003108) | 0 kByte |
| Con teclado numérico (EF003105) | No |
| Con teclado alfanumérico (EF003106) | No |
| Número de teclas de función, programables (EF003103) | 4 |
| Número de teclas con LED (EF009259) | 0 |
| Número de teclas "sistema" (EF009260) | 0 |
| Con indicación de mensajes (EF003109) | Sí |
| Con sistema de mensajes (incluyendo búfer y acuse de recibo) (EF003110) | No |
| Posibilidad de representación de valor de proceso (salida) (EF003111) | Sí |
| Posibilidad de especificación de valor de proceso (entrada) (EF003112) | Sí |
| Con recetas (EF003113) | No |
| Número de niveles, protección con contraseña (EF003114) | 1 |
| Con salida de impresora (EF003115) | No |
| Número de idiomas en línea (EF003116) | 13 |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | 12 |
| Temperatura de operatividad (EF002393) | 25 °C |
| Objetos gráficos que se pueden mostrar (EF003300) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Ancho del frente (EF003651) | 86.5 mm |
| Altura del frente (EF003652) | 86.5 mm |
| Profundidad de instalación (EF000218) | 36.2 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
